Пульт кнопочный ПК-2 на 2 кнопки IP54 | 36-9210 REXANT MEET

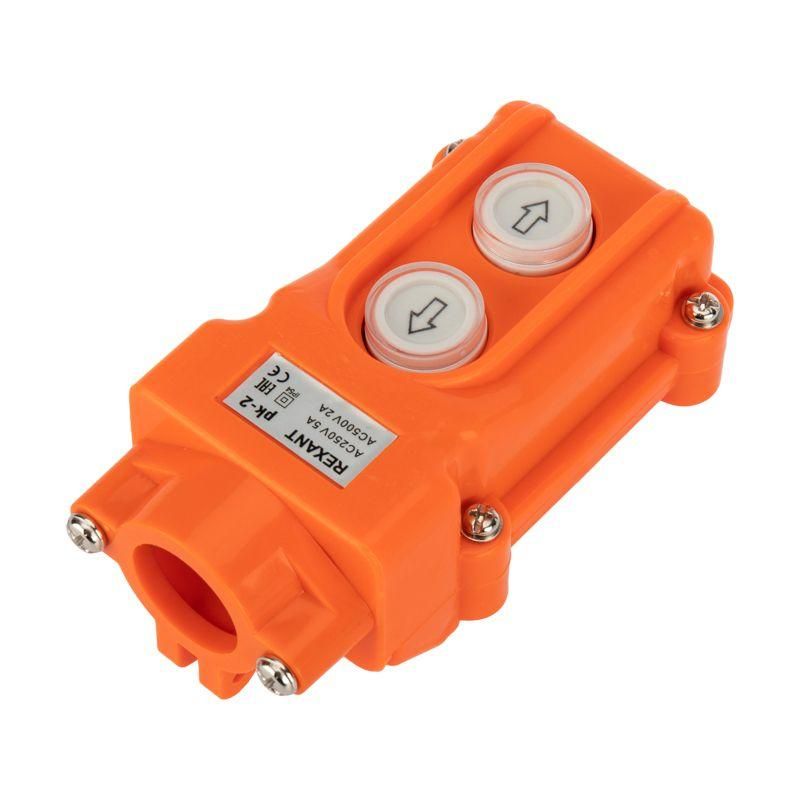

Пульт кнопочный ПК-2 на 2 кнопки IP54 от Rexant (арт. 36-9210) - компактное устройство управления для дистанционного запуска и остановки оборудования в условиях пыли и влаги. Подходит для установки на станках, конвейерах и других промышленных объектах.

Назначение и область применения

Пульт кнопочный ПК-2 на 2 кнопки IP54 предназначен для ручного управления электроприводами, автоматическими системами и оборудованием, требующим двухпозиционного контроля - например, «пуск» и «стоп». Применяется там, где есть риск попадания пыли или брызг воды: на производственных линиях, в цехах, на складах, в зонах с повышенной влажностью. Каждая кнопка работает как возвратная - после нажатия она самостоятельно возвращается в исходное положение.

Технические характеристики

• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для большинства производственных условий) и от брызг воды со всех сторон;
• Номинальный ток: 5 А при переменном токе 600 В (AC-15) - подходит для управления катушками контакторов, реле и маломощными нагрузками;
• Количество кнопок: две, каждая - возвратная, однополюсная;
• Количество постов: два - каждый пост содержит одну кнопку и соответствующую контактную группу;
• Материал корпуса: термостойкая ABS-пластмасса - выдерживает температурные колебания и механические воздействия;
• Цвет корпуса: оранжевый - обеспечивает высокую видимость в рабочей зоне;
• Защита ввода кабеля: сальник - предотвращает проникновение пыли и влаги внутрь устройства;
• Герметизация: прокладка между корпусом и монтажной поверхностью - усиливает защиту от внешних факторов.

Совместимость и монтаж

Пульт кнопочный ПК-2 на 2 кнопки IP54 монтируется в щиты, стенды или на машинные рамы через отверстие подходящего диаметра. Устройство фиксируется снаружи, а кабели заводятся через сальник - важно выбрать кабель с наружным диаметром, совпадающим с размером сальника (обычно 8–12 мм). Напряжение коммутируемых цепей не должно превышать 600 В переменного тока. Максимальный ток - 5 А; для более мощных нагрузок требуется использование промежуточных контакторов.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного использования. Степень защиты IP54 соответствует ГОСТ 14254. Конструкция не имеет открытых токоведущих частей при установленном корпусе. Работает в температурном диапазоне, типичном для производственных помещений - от -10C до +40C (по умолчанию, без указания точных границ в данных).

Преимущества

• Высокая надёжность благодаря герметичному исполнению - снижает вероятность отказов из-за загрязнений;
• Простота замены - все элементы доступны для обслуживания без демонтажа всей системы;
• Яркий цвет корпуса - позволяет легко найти пульт в сложных условиях освещения;
• Использование термостойкой ABS-пластмассы - повышает долговечность при перегревах и ударах;
• Фиксация сальником и прокладкой - исключает необходимость дополнительной герметизации при монтаже.

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP54 не обеспечивает гидроизоляцию при затоплении;
• Не рекомендуется использовать для прямого управления двигателями мощнее 1,5–2 кВт - необходимо применять контакторы;
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка);
• Работает только с однофазным или трёхфазным переменным током - несовместим с постоянным током выше 30 В;
• Ограниченный срок службы кнопок при частом использовании (>10000 циклов/год) - в условиях интенсивной эксплуатации возможна потребность в замене.

Примеры использования

• Управление пуском и остановкой конвейера на пищевом производстве;
• Ручной запуск насоса в системе водоснабжения цеха;
• Контроль движения механизма подъёмника на складе;
• Аварийная остановка станка при необходимости экстренного отключения.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать размеру корпуса ПК-2, чтобы прокладка плотно прилегала;
• Выбирайте кабель с жилами не менее 1,5 мм2 - для тока 5 А этого достаточно, но меньшее сечение вызовет нагрев;
• Подключайте провода строго к клеммам внутри поста - не допускайте скруток вне корпуса;
• При установке в местах с частыми мойками используйте дополнительно силиконовый герметик вокруг краёв корпуса - даже IP54 не гарантирует 100%-ную защиту при направленном потоке воды;
• Пульт кнопочный ПК-2 на 2 кнопки IP54 от Rexant (арт. etm36-9210) можно заменить аналогом того же типа - главное, сохранить степень защиты и токовые параметры.
