Пульт управления EMAS PV5AC20A22

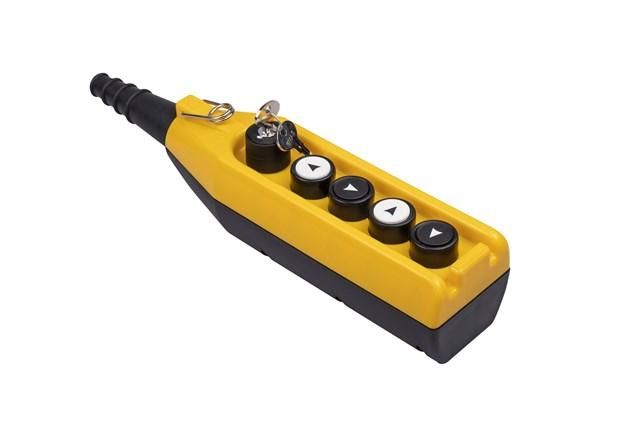

Пульт управления 5 кнопок с кнопкой ключ-марка CP100AC20 (1НО) серии PV от EMAS - надёжное устройство для дистанционного управления грузоподъёмными механизмами, включая краны, тельферы и козловые системы. Артикул pv5ac20a22 соответствует требованиям IP65 и рассчитан на работу в сложных условиях производства.

Назначение и область применения

Пульт управления CP100AC20 предназначен для операторов, которым необходимо контролировать движение грузоподъёмных машин вручную. Подходит для управления кранами, кран-балками, тельферами, цепными и канатными талями, а также мостовыми и козловыми системами. Кнопка «ключ-марка» позволяет запирать управление, предотвращая случайное включение. Односкоростная модель идеальна для задач, где не требуется регулирование скорости - например, для перемещения грузов на постоянной скорости.

Технические характеристики

• Количество кнопок: 5 (включая кнопку ключ-марка с одним нормально замкнутым контактом - 1НО)
• Напряжение: до 250 В переменного тока
• Ток: до 4 А
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Температурный диапазон: от -25 C до +65 C
• Диаметр кабеля: 8–17 мм
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол)
• Стандарт: TS EN 60947-3, ГОСТ Р
• Диаметр кнопок: 22 мм

Совместимость и монтаж

Пульт CP100AC20 совместим со всеми типами кабелей диаметром 8–17 мм благодаря уплотнителю на выходе. Монтаж осуществляется через стандартные крепёжные отверстия - достаточно зафиксировать корпус на опорной поверхности. Устройство не требует специальных инструментов: все соединения доступны снаружи. Для подключения используйте кабели с подходящим сечением, соответствующим нагрузке 4 А. Обязательно проверьте совпадение типа контакта (1НО) с вашей системой управления.

Безопасность и стандарты

CP100AC20 соответствует международному стандарту TS EN 60947-3 и российскому ГОСТ Р, что гарантирует безопасность при работе с электрооборудованием. Конструкция исключает одновременное срабатывание противоположных команд - например, «вперёд» и «назад». Это снижает риск перегрузки двигателей и повреждений механизма. Кнопка «ключ-марка» обеспечивает контроль доступа: пульт можно заблокировать при отсутствии оператора.

Преимущества

• Высокая прочность корпуса благодаря армированию стекловолокном - устойчив к ударным нагрузкам и химическим воздействиям
• Защита IP65 позволяет использовать пульт в пыльных, влажных и открытых помещениях - на складах, в цехах, на открытых площадках
• Удобная форма корпуса и эргономичный дизайн снижают усталость оператора при длительной работе
• Запирающая функция ключ-марка повышает безопасность при обслуживании и ремонте оборудования
• Готовый к использованию комплект - не требует сборки или доработки

Ограничения применения

• Не предназначен для управления многоскоростными системами - отсутствуют клавиши изменения скорости
• Не рекомендован для установки в средах с постоянным погружением в жидкость - IP65 не обеспечивает герметичность при погружении
• Избыточная температура выше +65 C или ниже -25 C может вызвать деформацию пластиков и отказ контактов
• Поддерживается только кабель диаметром 8–17 мм; более тонкие или толстые провода потребуют адаптеров

Примеры использования

• Управление козловым краном на металлургическом заводе - пульт закреплён на тележке, работает в условиях пыли и вибраций
• Передвижение тельфера на складе ЛПК - оператор использует ключ-марку для блокировки после окончания работ
• Обслуживание мостового крана в цехе по производству бетона - пульт выдерживает влагу и частую мойку рабочих зон

Практические советы

• При замене кабеля выбирайте жилы с медными проводниками и изоляцией, устойчивой к механическим повреждениям - это продлит срок службы пульта
• Проверяйте плотность посадки уплотнителя на кабеле перед первым включением - даже маленький зазор может нарушить степень защиты IP65
• Не используйте пульт CP100AC20 в качестве основного выключателя питания - он служит для управления, а не для коммутации силовой сети
• При эксплуатации в холодных условиях (ниже -15 C) давайте пульту адаптироваться к температуре перед активацией - резкие перепады влияют на чувствительность кнопок
• Артикул pv5ac20a22 - это именно 5-кнопочная версия с ключ-маркой; другие модели серии PV имеют другое количество кнопок - сверьтесь с маркировкой перед заказом
