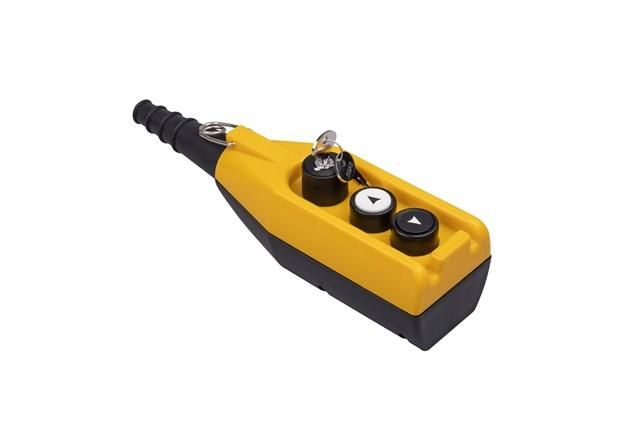

Пульт управления PV3AC20B2 EMAS

Пульт управления EMAS PV3AC20B2 - компактный устройство с тремя клавишами для ручного управления односкоростными оборудованием, рассчитанным на переменный ток до 250 В и ток до 4 А. Защита IP65 обеспечивает надёжную работу в запылённых и влажных средах.

Назначение и область применения

Пульт управления EMAS PV3AC20B2 предназначен для ручного включения и выключения оборудования через три отдельные кнопки. Каждая кнопка имеет ключ-марку CP200AC20 с одним нормально замкнутым контактом (1НЗ), что позволяет управлять цепями с фиксированным состоянием - например, включение двигателя, остановка или аварийная блокировка. Подходит для установки на панели станков, конвейеров, насосных систем и других промышленных объектов, где требуется простой и надёжный ручной контроль.

Технические характеристики

• Рабочее напряжение: до 250 В переменного тока (AC)
• Максимальный коммутируемый ток: 4 А
• Защита корпуса: IP65 - полная защита от пыли и струй воды из любого направления
• Количество кнопок: 3
• Тип контактов: 1НЗ (нормально замкнутые)
• Ключ-марка: CP200AC20
• Производитель: EMAS
• Артикул: PV3AC20B2

Совместимость и монтаж

Пульт управления EMAS PV3AC20B2 монтируется в стандартные прямоугольные отверстия 22×22 мм, характерные для промышленных панелей. Для подключения используются клеммы с зажимом на 2,5 мм2. Устройство совместимо с контактными модулями, реле и частотниками, работающими в пределах указанных токовых и напряжений. Перед установкой проверьте соответствие посадочных размеров и тип провода - не используйте многожильные провода без наконечников.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Защита IP65 гарантирует безопасную эксплуатацию в помещениях с повышенной влажностью, пылью или возможным воздействием брызг воды - например, на пищевых производствах, в цехах с мойкой или на открытых площадках под навесом. Напряжение 250 В AC соответствует стандартам для бытовых и легкопромышленных сетей.

Преимущества

• Высокая степень защиты IP65 - работает даже в грязных и влажных условиях
• Устойчивые механические контакты - долгий срок службы при частых переключениях
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей
• Чёткая тактильная реакция кнопок - удобно использовать в перчатках

Ограничения применения

• Не предназначено для постоянного погружения в жидкости - IP65 не защищает от длительного затопления
• Не подходит для управление нагрузками выше 4 А или при напряжении свыше 250 В AC
• Кнопки имеют только нормально замкнутые контакты (1НЗ); для нормально разомкнутых (1НО) потребуется другая модель
• Не рекомендовано для взрывоопасных зон - отсутствует взрывозащита Ex

Примеры использования

• Управление включением/остановкой конвейера на линии сборки
• Ручной запуск насоса в системе водоснабжения
• Аварийная остановка станка с ЧПУ через кнопку экстренного отключения
• Контроль освещения в цеху с высокой запылённостью

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при 4 А ток может вызвать дугу при подключении под напряжением
• Используйте кабель с медными жилами и термоусадочные наконечники для надёжного соединения
• При установке в металлический щит - заземлите корпус пульта для снижения помех
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в условиях пыли
• Если нужна функция “пуск” вместо “останов”, выбирайте модель с нормально разомкнутыми контактами - данный вариант PV3AC20B2 не подходит
