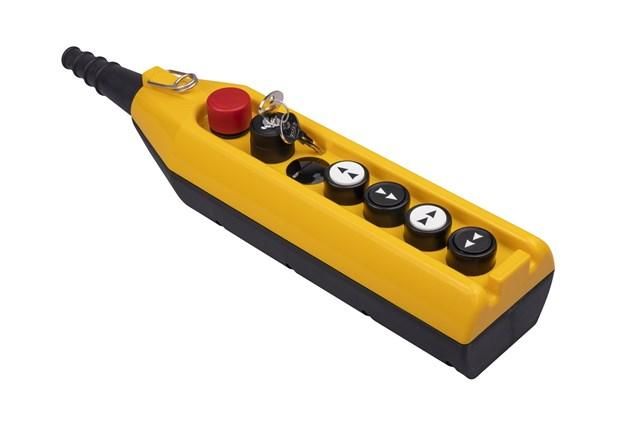

Пульт управления PV7E30B44AC20 EMAS

Пульт управления EMAS серии PV с семью кнопками, включая ключ-марку CP200AC20 1НЗ и аварийный стоп CP200E30 1НЗ, предназначен для дистанционного управления грузоподъёмными механизмами. Этот пульт обеспечивает надёжное управление в условиях повышенной запылённости и влаги благодаря защите IP65, а его компактная конструкция упрощает работу оператора на кранах и тельферах.

Назначение и область применения

Пульт управления EMAS серии PV используется для управления кранами, кран-балками, тельферами, цепными и канатными талями, а также мостовыми и козловыми кранами. Он позволяет выполнять базовые команды: включение/выключение, движение вперёд/назад, повышение/понижение скорости и экстренную остановку. Подходит для промышленных объектов с высокой нагрузкой и частым использованием - например, на заводах, складах, ремонтных зонах и в металлообработке.

Технические характеристики

• Напряжение: 250 В переменного тока
• Ток: до 4 А
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –25 C до +65 C
• Количество кнопок: 7 (включая ключ-марку и аварийный стоп)
• Тип кнопок: механические, рассчитаны на диаметр установки 22 мм
• Кабельный вход: диаметр кабеля 8–17 мм с уплотнителем
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол)
• Стандарты: TS EN 60947-3, ГОСТ Р

Совместимость и монтаж

Пульт совместим со всеми стандартными системами управления грузоподъёмниками, работающими на переменном токе до 250 В и 4 А. Монтаж выполняется через кабельный ввод с уплотнением - достаточно продеть кабель нужного диаметра (8–17 мм) и затянуть фиксирующую гайку. Кнопки CP200AC20 1НЗ и CP200E30 1НЗ уже установлены и протестированы на соответствие требованиям безопасности. Для замены кнопок требуется демонтаж лицевой панели - рекомендуется использовать оригинальные запчасти.

Безопасность и стандарты

Пульт соответствует международному стандарту TS EN 60947-3 и российским нормам ГОСТ Р. Автоматическая блокировка исключает одновременное включение противоположных направлений движения - предотвращает опасные ситуации при случайном нажатии нескольких кнопок. Клавиша аварийного стопа CP200E30 1НЗ имеет механическую фиксацию и требует ручного возврата после срабатывания. Ключ-марка CP200AC20 1НЗ позволяет заблокировать управление при отсутствии оператора.

Преимущества

• Высокая прочность корпуса благодаря армированию стекловолокном - устойчив к ударным нагрузкам и перепадам температур
• Защита IP65 обеспечивает долгую службу даже в сырых, пыльных или открытых помещениях
• Удобная эргономика: форма корпуса снижает усталость рук при длительной работе
• Функция двухскоростного управления позволяет точно регулировать скорость перемещения груза
• Уплотнитель на кабеле предотвращает попадание влаги внутрь устройства

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - отсутствует взрывозащита
• Не работает при напряжении выше 250 В или токе более 4 А - возможен выход из строя контактов
• Не допускается погружение в воду - IP65 не гарантирует герметичность при постоянном контакте с жидкостью
• Кабель должен иметь диаметр 8–17 мм; слишком тонкий или толстый провод может нарушить герметичность

Примеры использования

• Управление мостовым краном на металлургическом заводе - кнопки позволяют точно задавать скорость подъёма и передвижения
• Работа с тельфером на складе ЛПК - ключ-марка исключает доступ к управлению посторонних лиц
• Передвижение кран-балки в цеху с высокой запылённостью - защита IP65 сохраняет работоспособность при наличии металлической стружки и пыли

Практические советы

• При выборе кабеля убедитесь, что его внешний диаметр находится в пределах 8–17 мм - это гарантирует плотную посадку и сохранение класса защиты IP65
• Перед первым запуском проверьте, что кнопка аварийного стопа CP200E30 1НЗ легко возвращается в исходное положение после нажатия
• Не используйте пульт в условиях, где температура опускается ниже –25 C - материал корпуса теряет пластичность
• Регулярно осматривайте уплотнители кабельного ввода - при трещинах или старении заменяйте их для сохранения защиты
• Пульт EMAS серии PV можно комбинировать с другими модулями этой же серии - например, добавить джойстик или сигнализацию, если потребуется расширение функционала
