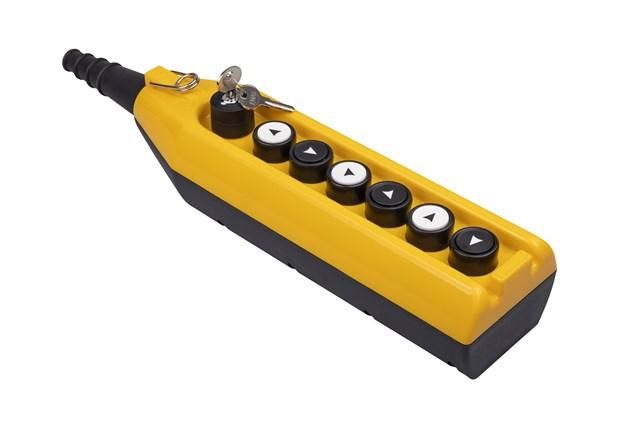

Пульт управления с ключом ключ вынимается в положении "0" EMAS PV7AA20C222

Пульт управления с ключом EMAS CP102AA20 - надёжное устройство для дистанционного управления грузоподъёмными механизмами, включающее вынимаемый ключ в положении «0», семь кнопок (1 НО + 1 НЗ) и степень защиты IP65. Подходит для эксплуатации в сложных условиях производства, особенно там, где важна безопасность и долговечность.

Назначение и область применения

Пульт управления EMAS CP102AA20 предназначен для операторов, управляющих кранами, кран-балками, тельферами, цепными и канатными талями, а также мостовыми и козловыми кранами. Ключ в положении «0» обеспечивает блокировку питания - пульт можно извлечь только при выключенном состоянии, что предотвращает случайный запуск оборудования. Семь кнопок позволяют управлять основными функциями: включение/выключение, движение вперёд/назад, остановка и другие команды. Устройство работает в сетях переменного тока до 250 В и током до 4 А.

Технические характеристики

• Напряжение: до 250 В AC
• Ток: до 4 А
• Количество кнопок: 7 (1 нормально открытый контакт + 1 нормально замкнутый контакт)
• Вынимаемый ключ: блокирует питание в положении «0»
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Температурный диапазон: от -25 C до +65 C
• Диаметр кабеля: 8–17 мм
• Материал корпуса: армированный сополимер АБС (акрилонитрил-бутадиен-стирол)
• Стандарт: TS EN 60947-3, РСТ
• Диаметр кнопок: 22 мм

Совместимость и монтаж

Пульт EMAS CP102AA20 совместим со всеми типами электрооборудования, управляемого через контакторы или реле, рассчитанные на 250 В AC и 4 А. Монтаж прост: кабель с диаметром 8–17 мм проходит через уплотнённый вывод, который защищает внутреннюю часть от попадания влаги и пыли. Корпус крепится на стену, раму или специальную стойку с помощью болтов или кронштейнов - отверстия уже предусмотрены в корпусе. Для подключения используйте провода с подходящим сечением, соответствующим нагрузке 4 А.

Безопасность и стандарты

Пульт соответствует требованиям стандарта TS EN 60947-3, регламентирующего безопасность коммутационных аппаратов для управления. Вынимаемый ключ гарантирует, что оборудование нельзя включить без физического доступа к пульту - это обязательное требование для многих производственных зон. Механизм блокировки исключает одновременное срабатывание противоположных команд (например, «вперёд» и «назад»), снижая риск аварии. Защита IP65 позволяет использовать пульт даже в пыльных, влажных или периодически мойках помещениях.

Преимущества

• Корпус из армированного АБС - прочный, ударопрочный, не трескается при температурных перепадах
• Уплотнение на кабеле предотвращает проникновение влаги и пыли внутрь
• Кнопки 22 мм легко нажимаются даже в перчатках
• Ключ-блокировка повышает уровень безопасности при обслуживании и ремонте
• Широкий температурный диапазон - подходит для холодных ангаров и жарких цехов
• Простая замена кнопок - все элементы стандартизированы

Ограничения применения

• Не предназначен для управления оборудованием с напряжением выше 250 В AC или током более 4 А - требуется использование промежуточных реле
• Не имеет встроенной подсветки - в плохо освещённых местах может потребоваться внешнее освещение
• Не поддерживает частотное управление или многоскоростные режимы - только базовые команды включения/выключения и движения
• Использование вне диапазона -25…+65 C может привести к отказу материалов или уплотнений

Примеры использования

• Управление мостовым краном на металлургическом заводе
• Контроль тельфера на складе ЛПК
• Работа с козловым краном на терминале порта
• Передвижение тележки с тяжёлыми формами в литейном цехе
• Обслуживание конвейерной системы с необходимостью быстрого аварийного останова

Практические советы

• При установке проверьте, чтобы кабель имел диаметр 8–17 мм - меньший или больший может нарушить герметичность
• Регулярно проверяйте состояние ключа и механизма блокировки - он должен свободно выниматься и вставляться без усилий
• Не используйте пульт в средах с постоянным воздействием химических растворителей - АБС-пластик может размягчиться
• Для длительной эксплуатации рекомендуется ежемесячная проверка контактов кнопок на окисление и механический износ
• Если нужна большая функциональность (например, два джойстика или аварийный сигнал), выбирайте другую модель серии PV - CP102AA20 имеет ограниченный набор кнопок
