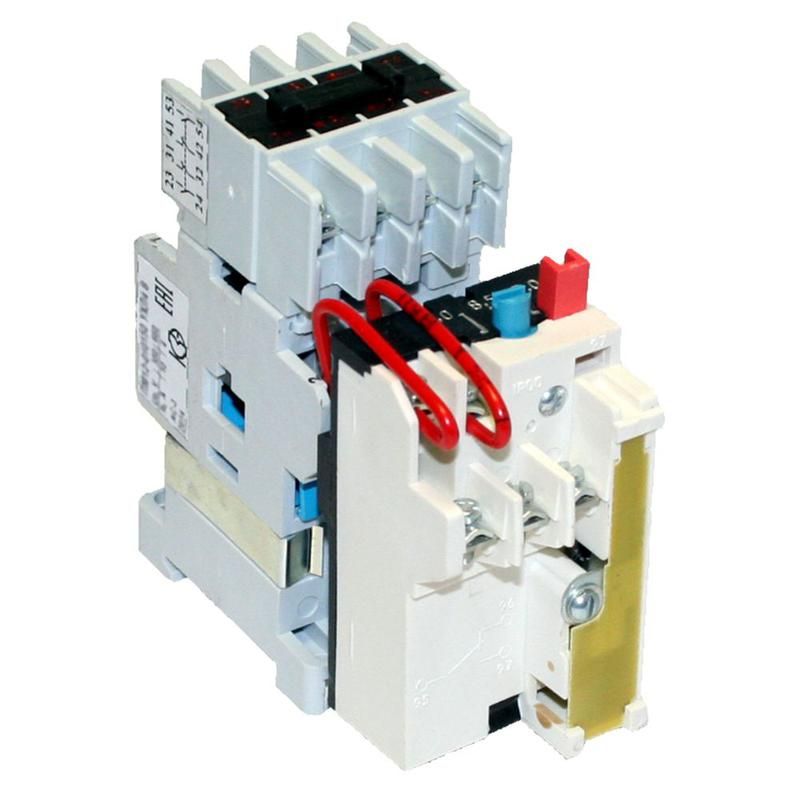

Пускатель электромагнитный ПМЛ 1200М УХЛ4 В 220В (3з+2р) РТТ5-10-1 2.00А Кашин O20200320ВВ220001310 КашинЗЭА

Пускатель электромагнитный ПМЛ 1200М УХЛ4 220В 3 контакта + 2 резервных РТТ5-10-1 2.00А от КашинЗЭА предназначен для дистанционного включения и выключения трёхфазных асинхронных двигателей малой мощности с тепловой защитой от перегрузки. Этот пускатель сочетает основную коммутационную часть и встроенное тепловое реле, что делает его компактным решением для автоматизации простых технологических процессов.

Назначение и область применения

Пускатель электромагнитный ПМЛ 1200М УХЛ4 используется для запуска и остановки электродвигателей в режиме прямого пуска. Подходит для установки в распределительных щитах, на станках, насосах, вентиляторах и других устройствах с нагрузкой до 0,55 кВт при напряжении 400 В. Комплексная сборка с тепловым реле РТТ5-10-1 обеспечивает защиту двигателя от длительной перегрузки без необходимости внешних устройств.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение управления: 220 В переменного тока, 50 Гц
• Защита от перегрузки: да, тепловое реле РТТ5-10-1 с диапазоном настройки 1,7 А
• Контакты: 3 главных замыкающих, 3 вспомогательных замыкающих, 2 вспомогательных размыкающих
• Класс тепловой защиты: 10A (время срабатывания при 7,2×Iном - 2–10 сек)
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом корпусе
• Подключение: винтовые зажимы для главной цепи и цепи управления
• Максимальная рабочая температура: +55 C
• Возможен шинный монтаж: да

Совместимость и монтаж

Пускатель электромагнитный ПМЛ 1200М УХЛ4 устанавливается на DIN-рейку благодаря возможности шинного монтажа. Главные силовые контакты рассчитаны на провода сечением до 2,5 мм2 - используйте жилы с опрессовкой для надёжного соединения. Цепь управления подключается через винтовые клеммы на передней панели; напряжение 220 В соответствует стандартному сетевому питанию. Тепловое реле РТТ5-10-1 предварительно настроено на 1,7 А - при необходимости регулировки тока срабатывания требуется доступ к механизму реле.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р МЭК 60947-5-1. Наличие теплового реле обеспечивает соответствие нормам безопасности при защите электродвигателей от перегрева. Однако из-за степени защиты IP00 использование вне электрошкафа недопустимо - контактные части находятся под напряжением и не имеют физической защиты.

Преимущества

• Интегрированное тепловое реле снижает количество компонентов в щите и упрощает монтаж
• Шинный монтаж позволяет легко заменить или добавить пускатель в уже собранный щит
• Увеличенное число вспомогательных контактов (5 шт.) удобно для создания схем блокировок, индикации состояния и связи с контроллерами
• Класс защиты 10A гарантирует достаточную задержку срабатывания при пусковых токах

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 исключает открытую установку
• Нельзя использовать для частотного регулирования или мягкого пуска - только прямой пуск
• Тепловое реле настроено на 1,7 А - для двигателей выше этого значения потребуется замена реле или другой тип защиты
• Максимальная температура окружающей среды +55 C - не допускается установка рядом с нагревательными элементами или в плохо вентилируемых местах

Примеры использования

• Автоматический насос для подачи воды в систему орошения
• Вентилятор принудительной вентиляции в помещении
• Конвейерная лента с двигателем 0,37–0,55 кВт
• Малый компрессор в мастерской

Практические советы

• При подборе пускателя проверьте номинальный ток двигателя - он не должен превышать 10 А, а лучше - быть ниже 8 А для запаса по нагреву
• Если двигатель имеет высокий пусковой ток (например, с тяжёлым стартером), убедитесь, что класс защиты 10A достаточно - для более быстрого срабатывания нужен класс 5A
• Для долговечности работы подтягивайте винтовые клеммы через 1–2 месяца после первого включения
• При использовании в щитах с несколькими пускателями - учитывайте свободное место для теплоотвода между соседними устройствами
• ПМЛ 1200М УХЛ4 от КашинЗЭА совместим с другими изделиями серии ПМЛ - можно заменить аналогичный пускатель без изменения схемы
