Пускатель электромагнитный в корпусе NQ3-11P 12-18A AC380В IP55 (R) | 496359 CHINT

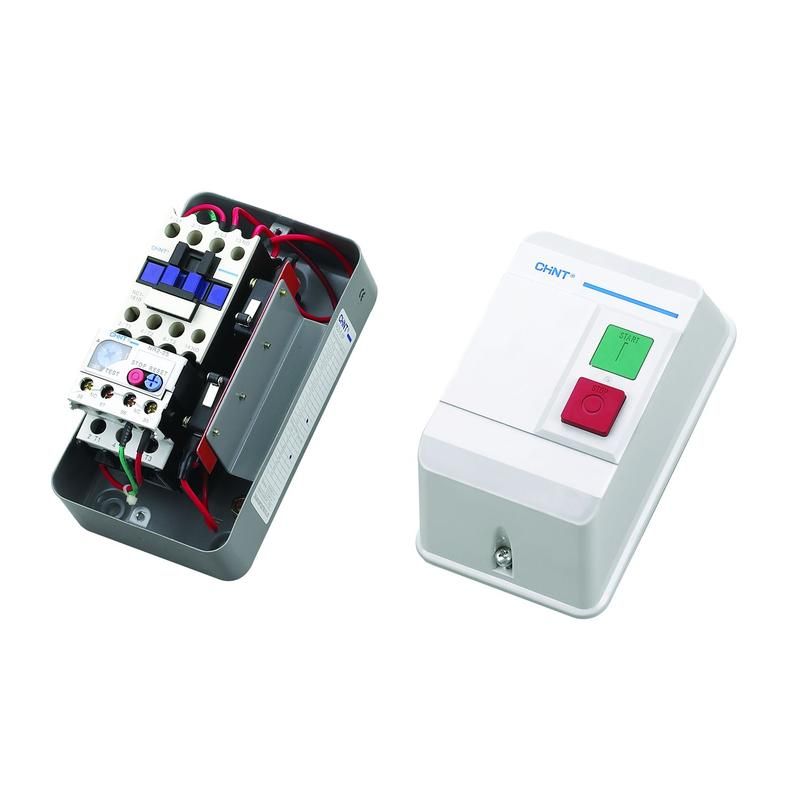

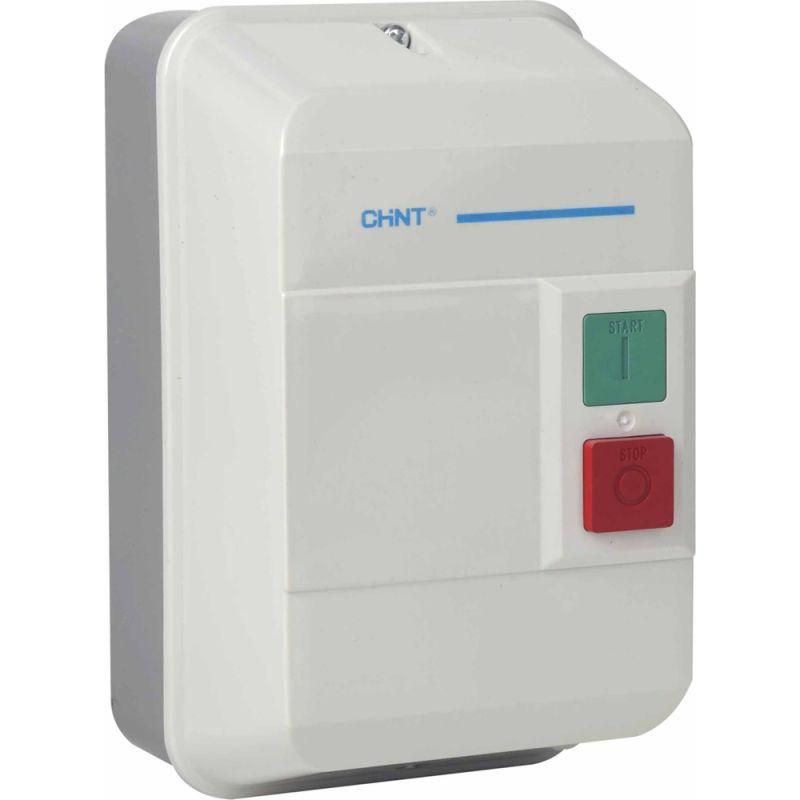

Электромагнитный пускатель CHINT NQ3-11P 12-18А AC 380В IP55 (R) предназначен для безопасного запуска и защиты электродвигателей от перегрузок и потери фазы. Устройство собрано в защищённом корпусе, что делает его подходящим для работы в условиях пыли и влаги - например, на производстве или в открытых зонах.

Назначение и область применения

Пускатель CHINT NQ3-11P 12-18А AC 380В IP55 (R) используется для прямого включения и выключения трёхфазных электродвигателей. Он обеспечивает автоматическую защиту при превышении тока в пределах настройки (12–18 А) и при выпадении одной из фаз. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями до 11 кВт.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 22 А
• Диапазон настройки тепловой защиты: 12–18 А
• Коммутируемая мощность (класс AC-3): 11 кВт
• Степень защиты: IP55 - устойчив к пыли и струям воды с любого направления
• Тип присоединения проводов: винтовые клеммы
• Количество нормально замкнутых контактов: 1

Совместимость и монтаж

Пускатель CHINT NQ3-11P 12-18А AC 380В IP55 (R) совместим с двигателями, потребляющими ток в диапазоне 12–18 А. Для подключения используйте медные провода сечением до 10 мм2 - они должны плотно фиксироваться в винтовых клеммах. Монтаж выполняется на DIN-рейку 35 мм. Обязательно проверьте соответствие посадочных размеров перед установкой. Кабельные вводы в корпус уже предусмотрены - внешняя герметизация не требуется.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1. Защита IP55 позволяет работать в средах с высокой запылённостью и возможным воздействием брызг воды. Тепловая защита срабатывает при длительной перегрузке, снижая риск повреждения двигателя. Наличие одного замыкающего контакта позволяет использовать его в цепях управления или сигнализации.

Преимущества

• Закрытый металлический корпус обеспечивает надёжную механическую и климатическую защиту
• Настройка защиты в диапазоне 12–18 А позволяет точно адаптировать устройство под конкретный двигатель
• Высокая коммутирующая способность (11 кВт) покрывает большинство промышленных задач
• Интегрированная защита от выпадения фазы исключает необходимость в отдельном реле контроля фаз

Ограничения применения

• Не предназначен для частотного регулирования - работает только в режиме прямого пуска
• Максимальный ток нагрузки - 22 А; при превышении возможен выход из строя контактов
• Работает только при напряжении 380 В +-10%; несовместим с сетями 220 В или 440 В
• Не имеет функции дистанционного управления - управление осуществляется кнопками на лицевой панели

Примеры использования

• Насосная станция с двигателем 7,5 кВт, током 15 А
• Конвейерная лента с асинхронным двигателем 5,5 кВт, током 11–13 А
• Вентилятор промышленного типа, требующий защиты от перегрева и обрыва фазы
• Компрессор в цеху с повышенной запылённостью - благодаря IP55 не нуждается в дополнительном кожухе

Практические советы

• При настройке тепловой защиты выбирайте значение, близкое к номинальному току двигателя - лучше немного ниже, чем выше
• Перед первым включением проверьте правильность подключения всех фаз - неверная коммутация вызовет срабатывание защиты
• Не затягивайте винты клемм слишком сильно - это может повредить контактные площадки
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно в условиях пыли
• CHINT NQ3-11P 12-18А AC 380В IP55 (R) можно заменить аналогичным пускателем другой марки, если сохранены все параметры: ток, класс защиты, тип присоединения и габариты
