Пускатель электромагнитный в корпусе NQ3-11P 9-13A AC380В IP55 (R) | 496358 CHINT

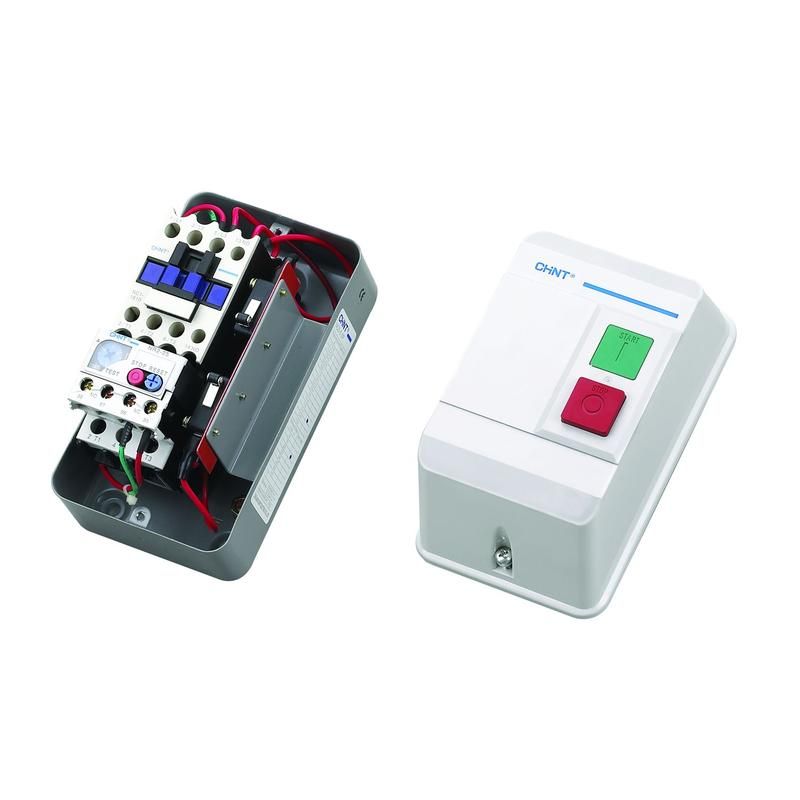

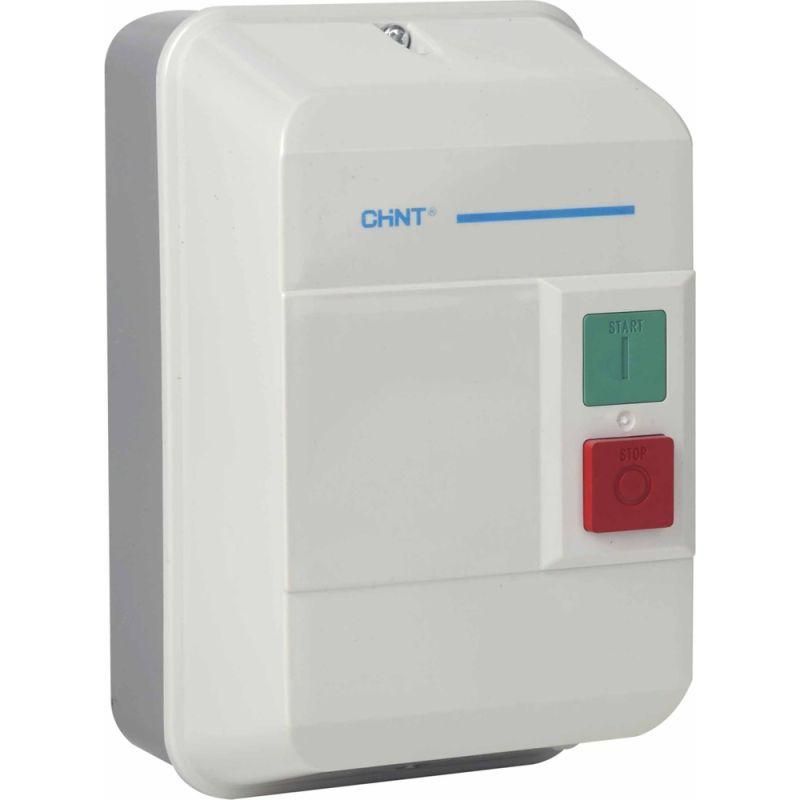

Электромагнитный пускатель NQ3-11P 9-13A AC 380В IP55 (R) от CHINT предназначен для безопасного запуска и защиты электродвигателей от перегрузок и обрыва фазы. Устройство в защищённом корпусе подходит для установки в условиях повышенной запылённости и влажности, например на производственных линиях, насосных станциях и конвейерах.

Назначение и область применения

Пускатель NQ3-11P используется для дистанционного включения и выключения трёхфазных асинхронных двигателей. Он обеспечивает автоматическую защиту при превышении тока нагрузки в пределах 9–13 А и при потере одной из фаз. Подходит для оборудования с мощностью до 11 кВт, работающего в сетях переменного тока 380 В. Применяется в промышленных системах: станках, вентиляторах, компрессорах, питательных насосах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 22 А
• Диапазон настройки тепловой защиты: 9–13 А
• Коммутируемая мощность (класс AC-3): 11 кВт
• Степень защиты: IP55 (защита от пыли и струй воды с любого направления)
• Тип присоединения проводов: винтовые зажимы
• Количество нормально замкнутых контактов: 1

Совместимость и монтаж

Пускатель NQ3-11P устанавливается на DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 10 мм2. Клеммы рассчитаны на надёжное винтовое соединение - рекомендуется проверить затяжку после первичного включения. Наличие одного замыкающего контакта позволяет использовать устройство в базовых схемах управления, где требуется включение/выключение цепи. Не совместим с системами, требующими более двух контактных групп или функций реверса без внешних элементов.

Безопасность и стандарты

Пускатель соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Конструкция исключает самопроизвольное включение при сбоях сети. Защита IP55 обеспечивает работу в помещениях с высокой влажностью и пылью, в том числе на открытых площадках при условии защиты от прямого попадания осадков.

Преимущества

• Интегрированная тепловая защита с регулируемым порогом 9–13 А снижает риск повреждения двигателя при перегрузке
• Закрытый корпус IP55 увеличивает срок службы в сложных условиях эксплуатации
• Универсальное винтовое присоединение упрощает монтаж и обслуживание
• Работает в паре с кнопочными постами и реле времени - легко интегрируется в существующие системы управления

Ограничения применения

• Не предназначен для частотного регулирования или плавного пуска - только прямой запуск
• Максимальный коммутируемый ток - 22 А; превышение может вызвать сваривание контактов
• Один замыкающий контакт недостаточен для сложных схем (например, с блокировками или сигнализацией); требуются дополнительные модули
• Не работает при напряжении ниже 300 В - возможны отказы включения

Примеры использования

• Насосная станция: управление глубинным насосом 7,5 кВт через пускатель NQ3-11P с защитой от сухого хода
• Конвейерная лента: включение/выключение мотора 5,5 кВт с аварийной остановкой при перегрузке
• Вентиляционный агрегат: автоматическое отключение при превышении тока в закрытом помещении с высокой влажностью

Практические советы

• Выбирайте пускатель NQ3-11P, когда ток двигателя находится в диапазоне 9–13 А - так защита будет наиболее точной
• Проверьте соответствие сечения кабеля и класса защиты IP55 перед монтажом в сырых средах
• При использовании в системах с частыми включениями - контролируйте температуру корпуса; при нагреве выше 50 C возможно срабатывание защиты
• Артикул 496358 - это именно модель с защитой 9–13 А; другие версии серии NQ3 имеют другой диапазон - не путайте!
