Пускатель электромагнитный в корпусе NQ3-11P 17-25A AC380В IP55 (R) | 496361 CHINT

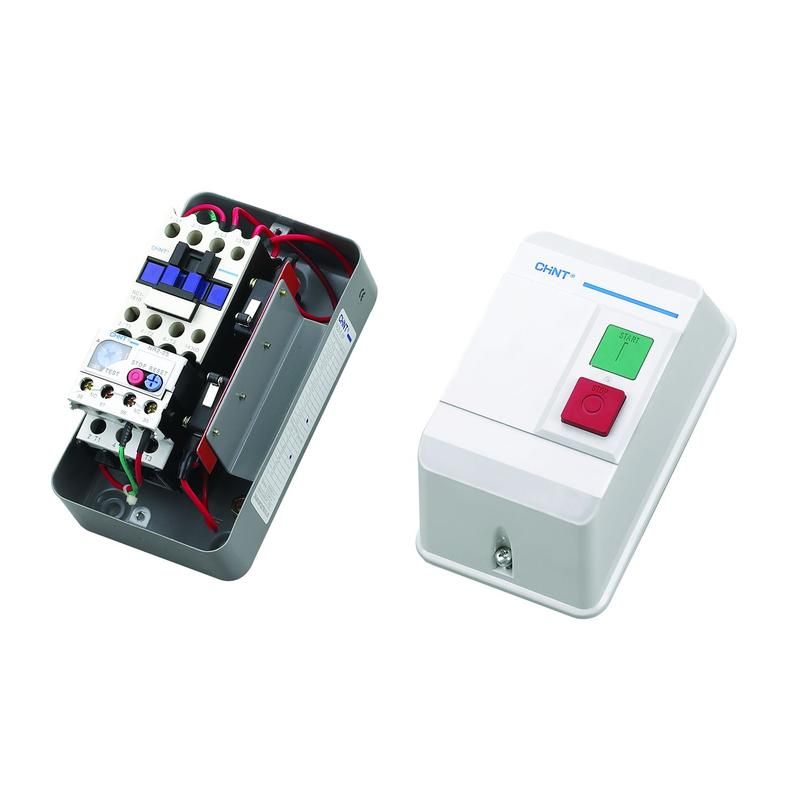

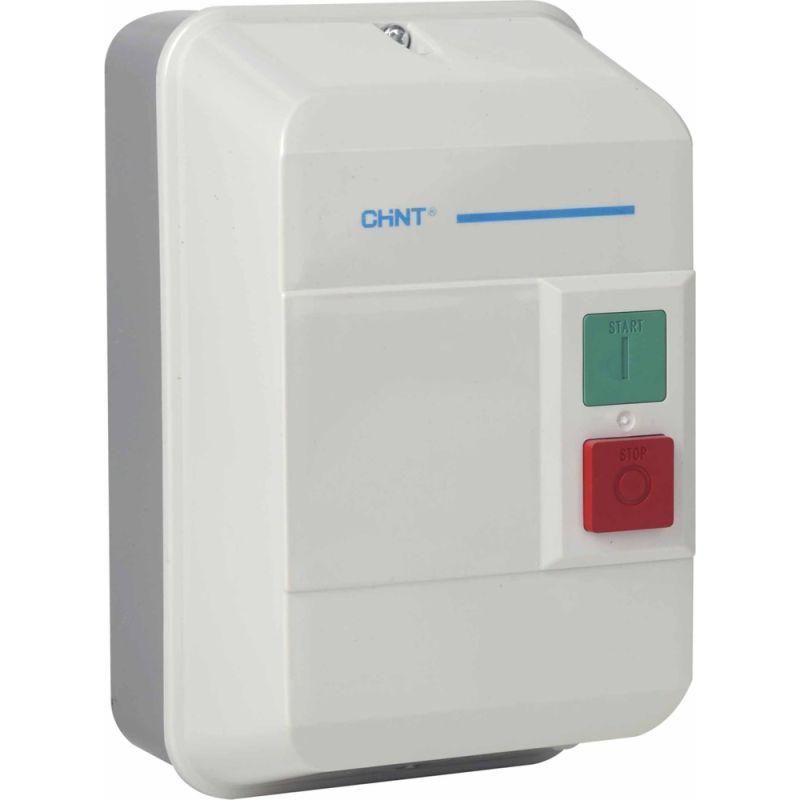

Электромагнитный пускатель CHINT NQ3-11P 17-25А — устройство для безопасного запуска и защиты электродвигателей переменного тока. Модель NQ3-11P с корпусом IP55 рассчитана на работу в условиях повышенной запыленности и влажности, что делает её надёжным решением для промышленных объектов.

Назначение и область применения

Пускатель CHINT NQ3-11P предназначен для прямого включения и отключения электродвигателей, а также для защиты от перегрузок и выпадения одной из фаз. Подходит для управления двигателями мощностью до 11 кВт. Часто применяется на станках, конвейерах, насосах, вентиляционных системах и других устройствах с асинхронными двигателями.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 22 А
• Диапазон настройки тепловой защиты: 17–25 А
• Коммутируемая мощность (класс AC-3): 11 кВт
• Степень защиты: IP55 — устойчив к пыли и струям воды с любого направления
• Тип присоединения проводов: винтовые зажимы
• Количество нормально замкнутых контактов: 1

Совместимость и монтаж

Пускатель NQ3-11P совместим с любыми трёхфазными двигателями, соответствующими по мощности и току. Для установки требуется свободное место на DIN-рейке 35 мм. Присоединение проводов выполняется через винтовые клеммы — рекомендуется использовать жилы сечением до 10 мм². Убедитесь, что посадочные размеры соответствуют стандартному креплению для серий NQ3. Наличие одного замыкающего контакта позволяет управлять цепью включения, но не обеспечивает сигнализацию состояния — для этого потребуется внешний контактный модуль.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1. Защита IP55 снижает риск повреждений от пыли и брызг воды, что увеличивает срок службы в сложных условиях. Тепловая защита предотвращает перегрев двигателя при длительной перегрузке, однако не защищает от короткого замыкания — для этой функции необходимо применять автоматические выключатели или предохранители.

Преимущества

• Компактная конструкция с прочным корпусом — удобна для компактных щитов
• Широкий диапазон настройки защиты (17–25 А) — позволяет адаптировать под разные типы двигателей
• Высокая степень защиты IP55 — работает в цехах, на открытых площадках, в помещениях с высокой влажностью
• Надёжные винтовые клеммы — обеспечивают долговременный контакт без необходимости частого обслуживания

Ограничения применения

• Не предназначен для работы при постоянном токе — только переменный ток 380 В
• Имеет всего один замыкающий контакт — недостаточно для комплексной системы управления без дополнительных элементов
• Не имеет встроенной защиты от КЗ — требует обязательной установки в цепи с автоматическим выключателем
• Работает только в температурном диапазоне, указанном производителем (не указано в данных — уточняйте в документации)

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Запуск конвейерной ленты на пищевом производстве
• Включение вентилятора в помещении с высокой влажностью
• Автоматизация станка с асинхронным двигателем 7,5 кВт

Практические советы

• Выбирая пускатель NQ3-11P, проверьте, чтобы номинальный ток двигателя попадал в диапазон 17–25 А — иначе защита будет некорректной
• При монтаже затягивайте винты клемм равномерно, не переусердствуя — можно повредить медную жилу
• Для контроля состояния пускателя используйте внешние индикаторы или дополнительные контакты
• Регулярно осматривайте клеммы на предмет нагрева и окисления — особенно в средах с высокой влажностью
• Модель NQ3-11P — часть серии NQ3; все изделия серии имеют единый форм-фактор, поэтому легко заменяются друг на друга
