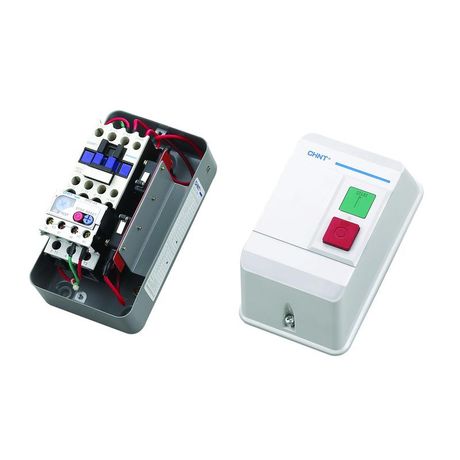

Пускатель электромагнитный в корпусе NQ3-5.5P 5.5-8A AC380В IP55 (R) | 496444 CHINT

Электромагнитный пускатель CHINT NQ3-5.5P 5.5–8А AC 380В IP55 (R) предназначен для безопасного запуска и защиты электродвигателей от перегрузок и обрыва фазы. Устройство в защищённом корпусе подходит для установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Пускатель CHINT NQ3-5.5P используется для прямого включения и выключения трёхфазных асинхронных двигателей. Он обеспечивает автоматическую защиту при превышении тока в пределах 5,5–8 А и от выпадения одной из фаз. Подходит для оборудования с мощностью до 5,5 кВт, работающего в циклическом режиме - например, насосов, вентиляторов, компрессоров, конвейеров и станков.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 12 А
• Диапазон настройки тепловой защиты: 5,5–8 А
• Коммутируемая мощность (класс AC-3): 5,5 кВт
• Степень защиты: IP55 - устойчив к пыли и струям воды с любого направления
• Тип присоединения проводов: винтовые зажимы
• Количество нормально замкнутых контактов: 1

Совместимость и монтаж

Пускатель NQ3-5.5P монтируется на DIN-рейку шириной 35 мм. Для подключения используются медные провода сечением до 4 мм2. Клеммы рассчитаны на моментальное затягивание - рекомендуется проверить надёжность после первого включения. Обратите внимание: устройство не имеет встроенной кнопки “Стоп” - внешнее управление требует подключения отдельной кнопочной станции. Напряжение управления совпадает с питанием - 380 В.

Безопасность и стандарты

Пускатель соответствует требованиям IEC/EN 60947-4-1. Конструкция исключает самопроизвольное включение при сбоях сети. Защита IP55 позволяет использовать оборудование в закрытых помещениях с высокой влажностью и на открытых площадках при условии защиты от прямого попадания осадков.

Преимущества

• Узкий диапазон настройки защиты (5,5–8 А) повышает точность срабатывания для маломощных двигателей
• Металлический корпус с IP55 снижает риск выхода из строя из-за пыли и влаги
• Интегрированная тепловая защита устраняет необходимость в отдельном реле перегрузки
• Простая конструкция с минимальным числом деталей увеличивает срок службы

Ограничения применения

• Не подходит для частотного регулирования - работает только в режиме “вкл./выкл.”
• Нельзя применять в сетях постоянного тока - только переменный ток 380 В
• Отсутствие встроенного контакта “пуск” требует внешнего управления
• Рабочий ток 12 А выше максимального тока защиты (8 А) - нельзя использовать для нагрузок свыше 8 А без дополнительной защиты

Примеры использования

• Насосная станция с двигателем 4 кВт, потребляющим около 7,5 А
• Вентиляционный агрегат в цеху с высокой запылённостью
• Ленточный конвейер на пищевом производстве
• Шлифовальный станок с асинхронным двигателем 5,5 кВт

Практические советы

• Выбирайте пускатель NQ3-5.5P только для двигателей с током в пределах 5,5–8 А - превышение этого значения вызывает ложные срабатывания
• Проверьте посадочные размеры перед монтажом: корпус совместим с DIN-рейкой 35 мм, но не все модели креплений подходят
• При использовании в холодных условиях (ниже –10 C) допускается снижение коммутационной способности - убедитесь, что двигатель не запускается при температуре ниже указанной в документации
• Замена контактов невозможна - при отказе требуется полная замена устройства
• Для систем с частыми пусками (более 30 раз в час) рекомендуется контролировать нагрев корпуса - возможен перегрев при длительной работе
