Пускатель электромагнитный в корпусе NQ3-5.5P 9-13A AC220В IP55 (R) | 496401 CHINT

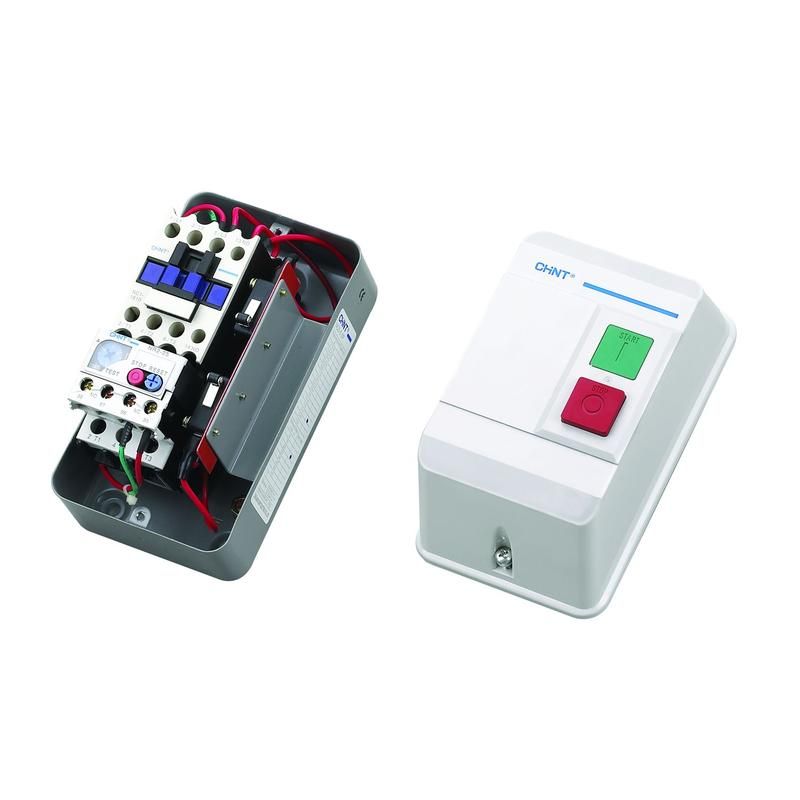

Электромагнитный пускатель CHINT NQ3-5.5P 9-13A AC 220В IP55 (R) предназначен для безопасного запуска и защиты электродвигателей переменного тока от перегрузок и обрывов фазы. Устройство в защищённом корпусе подходит для установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Пускатель CHINT NQ3-5.5P 9-13A AC 220В IP55 (R) используется для коммутации трёхфазных асинхронных двигателей мощностью до 5,5 кВт. Он обеспечивает плавный пуск двигателя и автоматическое отключение при превышении допустимой нагрузки или потере одной из фаз. Применяется в системах управления станками, насосами, вентиляторами, конвейерами и другим оборудованием с периодическим режимом работы.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 220 В
• Номинальный рабочий ток: 12 А
• Диапазон регулировки тепловой защиты: 9–13 А
• Коммутируемая мощность по классу AC-3: 5,5 кВт
• Степень защиты: IP55 (защита от пыли и струй воды)
• Тип присоединения проводов: винтовые зажимы
• Количество нормально замкнутых контактов: 1

Совместимость и монтаж

Пускатель CHINT NQ3-5.5P 9-13A AC 220В IP55 (R) совместим с двигателями, потребляющими ток в пределах 9–13 А. Для подключения используются винтовые клеммы - рекомендуется использовать медные жилы сечением до 4 мм2. Монтаж выполняется на DIN-рейку 35 мм. Обязательно соблюдайте полярность при подключении катушки управления (220 В). Контакты рассчитаны на работу с нагрузкой типа AC-3 - то есть для прямого пуска двигателей, не для частотного регулирования или реверса без дополнительных устройств.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1. Защита IP55 позволяет работать в средах с высокой запылённостью и возможным воздействием брызг воды - например, на открытых площадках, в цехах с мойкой оборудования. Тепловое реле защищает двигатель от длительной перегрузки, снижая риск перегрева и выхода из строя.

Преимущества

• Закрытый корпус повышает надёжность в сложных условиях эксплуатации
• Регулируемая защита от перегрузки (9–13 А) позволяет точно адаптировать устройство под конкретный двигатель
• Одиночный замыкающий контакт упрощает схему управления и снижает вероятность отказа
• Известный бренд CHINT гарантирует соответствие заявленным параметрам и долгий срок службы

Ограничения применения

• Не предназначен для постоянного включения/выключения более 60 раз в час - это сокращает срок службы контактов
• Не работает с однофазными двигателями или сетями ниже 180 В
• Отсутствуют встроенные контакты для реверса - требуется внешний переключатель
• Не поддерживает функции частотного преобразования - только прямой пуск
• Защита от короткого замыкания требует установки дополнительного автомата

Примеры использования

• Насосная станция с двигателем 4 кВт, ток 11 А
• Вентиляционный агрегат в производственном цеху
• Ленточный конвейер с двигателем 5,5 кВт
• Мешалка в пищевой промышленности с частыми пусками

Практические советы

• При выборе пускателя проверьте, что номинальный ток двигателя попадает в диапазон 9–13 А - иначе защита будет некорректной
• Обязательно используйте отдельный автоматический выключатель перед пускателем для защиты от КЗ
• При монтаже в местах с вибрацией закрепите винты зажимов с усилием, указанным в документации - недостаточно затянутые контакты нагреваются
• Проверяйте температурный режим окружающей среды - максимальная рабочая температура обычно +40 C; при более высоких значениях необходима принудительная вентиляция
• Артикул 496401 - это именно модель с защитой IP55 и винтовыми клеммами; аналоги без корпуса или с другими типами подключения не подходят для условий с пылью и влагой
