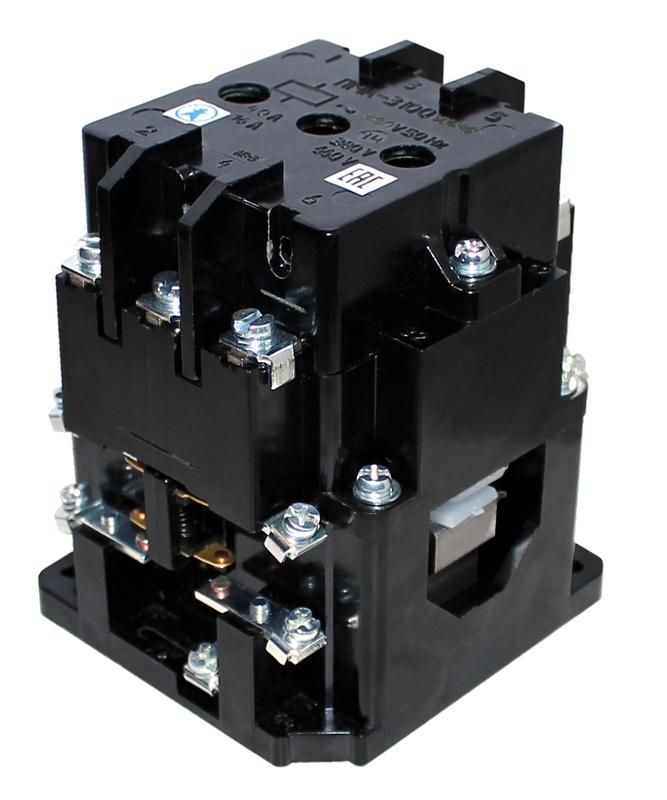

Пускатель электромагнитный ПМЕ-211 УХЛ4 В, 220В/50Гц, 1з+1р, 25А, нереверсивный, без реле, IP00 - ET000115 Электротехник

Пускатель электромагнитный ПМЕ-211 УХЛ4 В, 220В/50Гц, 1з+1р, 25А, нереверсивный, без реле, IP00 от бренда Электротехник предназначен для дистанционного управления трехфазными двигателями в стационарных системах. Модель не имеет встроенного теплового реле и рассчитана на монтаж на плату - подходит для сборки распределительных щитов и автоматических устройств.

Назначение и область применения

Пускатель электромагнитный ПМЕ-211 УХЛ4 В используется для включения и выключения трехфазных асинхронных двигателей с короткозамкнутым ротором. Он работает в сетях переменного тока 220 В, 50 Гц. Подходит для оборудования, где требуется надежное и частое включение-выключение: насосы, вентиляторы, компрессоры, конвейеры, станки. Поскольку в модели отсутствует тепловое реле, её применяют там, где защита от перегрузки обеспечивается внешними устройствами.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC), 50 Гц
• Номинальный ток: 25 А
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 3
• Вспомогательные контакты: 1 замыкающий + 1 размыкающий
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки в закрытый корпус
• Способ монтажа: на монтажную плату (PCB) - крепится через выводы, без DIN-рейки

Совместимость и монтаж

Пускатель электромагнитный ПМЕ-211 УХЛ4 В устанавливается исключительно на печатную плату. Для работы необходима схема управления с катушкой на 220 В AC. Контакты совместимы с проводами сечением до 2,5 мм2. Не используйте этот пускатель в шкафах без крышки - IP00 не защищает от доступа к токоведущим частям. Обязательно соблюдайте зазоры между контактами и другими элементами схемы, чтобы избежать пробоя.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для магнитных пускателей. Однако из-за степени защиты IP00 он не допускается к использованию вне электрошкафа. Все операции по подключению должны выполняться при отключенном питании. Работа устройства возможна при температуре окружающей среды от −40 C до +40 C - соответствие исполнению УХЛ4.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения при нагрузке до 25 А
• Удобный монтаж на плату - снижает объем сборки и упрощает интеграцию в автоматические системы
• Четкая механическая фиксация контактов - минимизирует риск самопроизвольного отключения
• Наличие вспомогательных контактов - позволяет реализовать блокировки, сигнализацию и цепи управления

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажной среде - IP00 не обеспечивает никакую защиту
• Не содержит теплового реле - нельзя использовать для защиты двигателей от перегрузки без внешнего устройства
• Нереверсивное исполнение - не подходит для систем, где требуется изменение направления вращения
• Требуется внешний источник управления - не автономен, нуждается в кнопочном посту или PLC

Примеры использования

• Автоматический станок с ЧПУ - управление подачей охлаждения
• Конвейерная лента в пищевой промышленности - запуск/остановка по сигналу контроллера
• Воздухообменная система - включение вентилятора по таймеру
• Щитовая автоматика с PLC - управление несколькими двигателями через вспомогательные контакты

Практические советы

• Выбирайте место монтажа так, чтобы пускатель был легко доступен для обслуживания, даже при установленной крышке шкафа
• Проверьте посадочные отверстия на плате перед заказом - габариты контактов соответствуют стандартным для ПМЕ
• Подключите предохранители на входе - хотя пускатель не защищен от КЗ, сеть должна быть защищена
• Если нужна защита от перегрузки - добавьте термореле типа ТРН или аналогичное в цепь управления
• Не используйте в помещениях с высокой запыленностью - пыль попадает внутрь и вызывает отказ контактов
