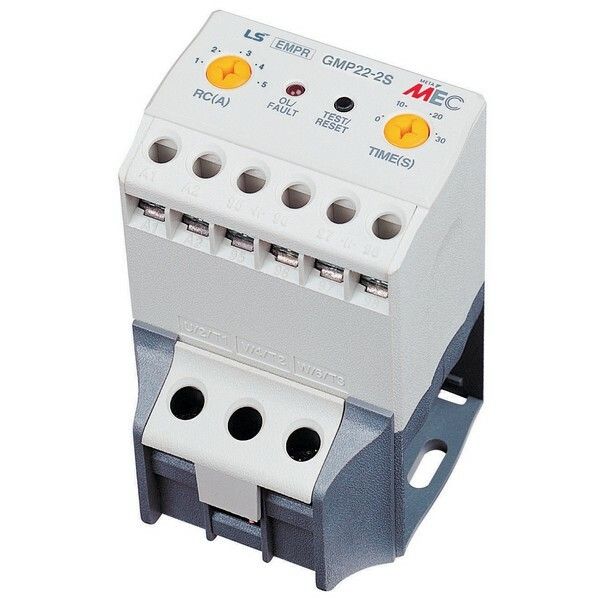

Электронное реле GMP22-2S 22A 110/220V 1a1b от LS Electric предназначено для управления нагрузками в автоматических системах на основе электромагнитного переключения. Этот прибор сочетает надёжность механического контакта с быстродействием электронной схемы, что делает его удобным решением для частых циклов включения-выключения. Артикул 3802000900 подойдёт для задач, где важна устойчивость к скачкам напряжения и компактная установка.

Назначение и область применения

Электронное реле GMP22-2S 22A 110/220V 1a1b используется для коммутации силовых цепей в автоматизированных устройствах. Его применяют там, где требуется точное управление нагрузкой по сигналу от контроллера, датчика или таймера - например, в системах управления насосами, нагревательными элементами, вентиляторами, светильниками и маломощными двигателями. Подходит для промышленного оборудования, систем HVAC, конвейеров и автоматических линий.

Технические характеристики

• Максимальный коммутируемый ток: 22 А
• Напряжение катушки: 110–220 В переменного тока (AC)
• Конфигурация контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Тип исполнения: электронное реле с механическими контактами
• Рабочая температура: от -25C до +60C (без конденсации)
• Степень защиты: IP20 (защита от прикосновений и ограниченного доступа посторонних предметов)

Совместимость и монтаж

Электронное реле GMP22-2S 22A 110/220V 1a1b монтируется на DIN-рейку шириной 35 мм, как большинство промышленных устройств. Клеммы для подключения катушки и контактов рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что напряжение питания соответствует заявленному диапазону 110–220 В AC - подключение к постоянному току невозможно. Для безопасной работы рекомендуется использовать внешний предохранитель на 25 А в цепи нагрузки.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности IEC 60947-5-1 и IEC 60947-1. Сертифицировано для использования в промышленных условиях. Наличие механических контактов обеспечивает гальваническую изоляцию между управляющей и силовой цепями, снижая риск помех и пробоя.

Преимущества

• Высокая долговечность за счёт оптимизированной конструкции контактов - выдерживает более 1 млн операций при номинальной нагрузке
• Устойчивость к колебаниям сети благодаря широкому диапазону рабочего напряжения (110–220 В AC)
• Компактный корпус позволяет экономить место в распределительных щитах
• Чёткая визуальная индикация состояния (при наличии светодиода на модели - в данном случае указана только функциональная схема)

Ограничения применения

• Не предназначен для работы с высокочастотными импульсами (например, ШИМ) - возможен преждевременный износ контактов
• Запрещён монтаж в местах с повышенной влажностью, пылью или химическими парами - степень защиты IP20 не обеспечивает герметичность
• Не подходит для управления мощными индуктивными нагрузками выше 22 А без дополнительных демпферов или RC-цепей
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует внешней защиты

Примеры использования

• Управление тепловым насосом через PLC: сигнал 24 В DC от контроллера активирует катушку реле, которое замыкает цепь 220 В на нагреватель
• Автоматическое включение освещения в цеху по таймеру - реле GMP22-2S 22A 110/220V 1a1b переключает группу ламп
• Переключение режима работы вентилятора: один контакт включает медленную скорость, второй - максимальную

Практические советы

• При использовании в цепях с индуктивной нагрузкой (двигатели, реле, соленоиды) обязательно установите варистор или RC-цепь параллельно контактам - это продлит срок службы
• Проверьте соответствие напряжения сети и катушки перед первым запуском - неверное питание приведёт к выходу из строя
• Для многократных циклов (более 1000 в день) регулярно проверяйте состояние контактов - при окислении или подгорании замените реле
• Артикул 3802000900 совместим со штыревыми клеммами LS Electric других серий - можно использовать в качестве замены аналогов с такими же параметрами
