Электронное реле GMP40-3S 40A 110/220V 1a1b RUS | 3804001600 Lsis

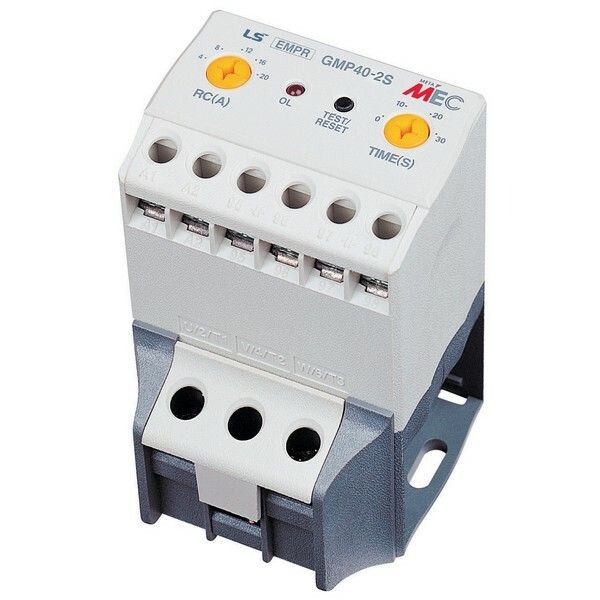

Электронное реле GMP40-3S 40A 110/220V 1a1b от LS Electric - устройство для автоматической защиты электродвигателей от обрыва фаз и перегрузки. Работает в сетях 110–220 В, рассчитано на ток до 40 А, подходит для установки в цепи управления контакторов. Артикул 3804001600 соответствует серийной модели GMP40-3S.

Назначение и область применения

Электронное реле GMP40-3S 40A 110/220V 1a1b защищает электродвигатели от двух основных аварийных ситуаций: обрыва одной из фаз и длительной перегрузки по току. Когда ток превышает заданную уставку, реле автоматически размыкает свои вспомогательные контакты, что приводит к отключению двигателя через контактный орган. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 40 А
• Диапазон регулировки тока уставки: 8–40 А
• Напряжение питания: 110–220 В переменного тока
• Количество вспомогательных контактов: 1 нормально замкнутый (NC) + 1 нормально открытый (NO) - обозначение 1a1b
• Тип устройства: электронное реле защиты
• Рабочая температура: не указана - см. рекомендации производителя

Совместимость и монтаж

Электронное реле GMP40-3S 40A 110/220V 1a1b устанавливается последовательно в одну из фаз цепи питания двигателя. Контактная группа 1a1b подключается в разрыв цепи управления катушки контактора - так, чтобы при срабатывании реле контактор отключил питание двигателя. Для правильной работы необходимо соблюдать полярность подключения питания (L/N) и не превышать максимальный ток нагрузки в главной цепи - 40 А. Монтаж выполняется на DIN-рейку 35 мм. Подключение проводов - винтовые зажимы, допустимый сечения - до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления и коммутационных устройств. Наличие встроенной защиты исключает необходимость внешних тепловых реле, снижая риск отказа из-за некорректной настройки.

Преимущества

• Высокая точность срабатывания благодаря электронному принципу действия - не зависит от температуры окружающей среды, в отличие от биметаллических реле
• Широкий диапазон уставок (8–40 А) позволяет использовать одно реле для двигателей различной мощности
• Минимальное время срабатывания при обрыве фазы - менее 0,5 секунды
• Интегрированная защита от перегрузки и обрыва фаз в одном корпусе - экономит место в щите
• Стабильная работа при колебаниях напряжения сети в пределах 110–220 В

Ограничения применения

• Не предназначен для защиты двигателей с частотным преобразователем - требуются специализированные реле
• Не обеспечивает защиту от короткого замыкания - требуется обязательная установка автоматического выключателя перед реле
• Не работает при отсутствии напряжения питания - если сеть пропала, реле не сможет отреагировать на перегрузку
• Запрещена установка в условиях постоянной вибрации выше 5g или в местах с высокой запыленностью без дополнительной защиты

Примеры использования

• Защита насосной станции с двигателем 15 кВт - уставка тока установлена на 32 А
• Контроль работы воздуходувки на пищевом производстве - реле отключает двигатель при обрыве фазы
• Автоматизация конвейера с двигателем 7,5 кВт - используется совместно с контактором 40 А

Практические советы

• Перед первым запуском обязательно проверьте установленную уставку тока - она должна быть на 10–15% выше номинального тока двигателя
• При использовании в цепях с частыми пусками (более 6 раз в час) убедитесь, что реле рассчитано на такие режимы - GMP40-3S поддерживает частые срабатывания
• Не используйте реле в качестве единственного средства защиты - всегда сочетайте его с автоматическим выключателем по току короткого замыкания
• При замене старого теплового реле на GMP40-3S 40A 110/220V 1a1b учтите, что новое устройство не требует настройки по времени - срабатывает мгновенно
• Артикул 3804001600 - единственный номер для заказа этого исполнения; другие версии серии GMP имеют другой диапазон тока или тип контактов
