Разделитель вертикальный префорированный 4п до 250А В=200 | R5SVP200134P DKC ДКС

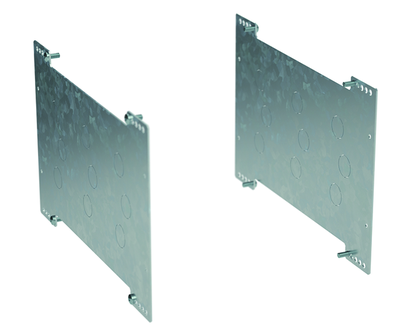

Разделитель вертикальный перфорированный 4 полюса до 250А В=200 от DKC (ДКС) - металлический элемент для физического разделения модульных блоков автоматических выключателей в распределительных щитах. Артикул r5svp200134p обеспечивает надёжную изоляцию между соседними группами оборудования, что упрощает обслуживание и повышает безопасность. Продукт входит в серию RAM power.

Назначение и область применения

Разделитель вертикальный перфорированный 4 полюса до 250А В=200 используется для создания жёстких границ между функциональными блоками в щитах с 4-полюсными автоматическими выключателями литого корпуса. Он предотвращает случайное прикосновение к токоведущим частям смежных устройств и позволяет организовать чёткую зону для каждого контура - например, для питания насосов, конвейеров или систем освещения. Подходит для установки в щитах с высотой отсека 200 мм.

Технические характеристики

• Тип: Разделитель вертикальный перфорированный
• Максимальный ток: 250 А
• Число полюсов: 4
• Высота отсека: 200 мм
• Материал: Сталь
• Количество перфорированных отверстий: 9
• Фиксация: На профилях функционального блока

Совместимость и монтаж

Разделитель вертикальный перфорированный 4 полюса до 250А В=200 совместим со всеми функциональными блоками DKC серии RAM power, имеющими стандартные направляющие профили. Монтаж осуществляется путём защёлкивания на профиль - никаких болтов или инструментов не требуется. Перфорированные отверстия позволяют провести кабели или шины через разделитель без демонтажа. Диаметр отверстий рассчитан на кабель до 25 мм2, шины до 8×10 мм.

Преимущества

• Увеличивает безопасность: исключает контакт между соседними цепями
• Облегчает диагностику: каждая группа оборудования отделена физически
• Экономит время при сборке: не требует сверления или доработки
• Поддерживает стандартизацию: соответствует габаритам серии RAM power
• Износостойкая стальная конструкция: не деформируется при нагрузках

Ограничения применения

• Не предназначены для защиты от внешних воздействий - не имеет IP-класса
• Не подходит для щитов с высотой отсека менее 200 мм
• Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации
• Не заменяет электрическую изоляцию - требует соблюдения минимальных воздушных зазоров согласно ГОСТ 30207

Примеры использования

• Разделение цепей управления и силовой части в промышленном щите
• Изолирование аварийного освещения от основного питания
• Группировка автоматов по зонам: насосы, компрессоры, вентиляторы
• Организация отдельных участков в щитах для объектов ЖКХ и логистики

Практические советы

• Перед монтажом проверьте, чтобы высота отсека точно составляла 200 мм - иначе разделитель не будет плотно фиксироваться
• Используйте перфорированные отверстия для вывода кабелей только в местах, где они не будут перегибаться под острым углом
• При использовании нескольких разделителей в одном щите - располагайте их с учётом будущего доступа к клеммам и кнопкам
• Для долговечности в агрессивной среде рекомендуется покрывать кромки разделителя антикоррозийным составом
• Артикул r5svp200134p - единственный вариант этого типа в серии RAM power; аналоги других брендов могут иметь другие крепления
