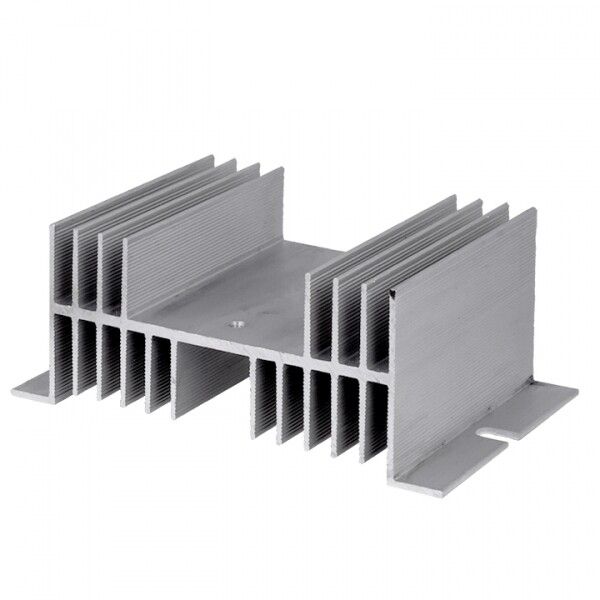

Радиатор для твердотельного реле 40А EKF PROxima | rad-rtp-40

Радиатор для твердотельного реле 40 ампер от EKF - элемент теплоотвода, предназначенный для стабильной работы твердотельного реле серии PROxima при нагрузках до 40 А. Без него устройство перегревается и выходит из строя, особенно при длительной работе на пределе мощности.

Назначение и область применения

Радиатор для твердотельного реле 40 ампер используется совместно с твердотельными реле EKF PROxima для рассеивания тепла, образующегося при коммутации тока. Он необходим там, где реле работает продолжительное время - например, в системах управления нагревательными элементами, насосами, компрессорами, конвейерами и другим оборудованием с резистивной или индуктивной нагрузкой.

Технические характеристики

• Максимальная допустимая нагрузка реле: 40 А
• Тип установки: крепление через болты на поверхность радиатора
• Подходит для реле серии PROxima с током 40 А
• Материал корпуса: алюминий с анодированным покрытием
• Тепловое сопротивление: оптимизировано для условий промышленного использования

Совместимость и монтаж

Радиатор для твердотельного реле 40 ампер совместим исключительно с моделями EKF PROxima, имеющими выходную мощность 40 А. Установка требует механического контакта между основанием реле и поверхностью радиатора. Для эффективного теплоотвода необходимо использовать термопасту (не входит в комплект) и равномерно затянуть крепёжные болты. Недостаточное давление или грязь на контактной поверхности снижают эффективность охлаждения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Произведено в соответствии с технологическими нормами EKF для работы в условиях температур от -25C до +85C. Не предназначен для взрывоопасных зон или сред с высокой коррозионной активностью.

Преимущества

• Увеличивает срок службы твердотельного реле за счёт снижения рабочей температуры
• Обеспечивает устойчивую работу при постоянной нагрузке 30–40 А
• Алюминиевый корпус с анодированием устойчив к окислению и механическому воздействию
• Стандартный форм-фактор - легко заменить при необходимости

Ограничения применения

• Не подходит для реле других брендов или серий, даже если они имеют аналогичный ток 40 А - форма и расположение креплений отличаются
• Не применяется в условиях повышенной влажности без дополнительной защиты корпуса
• Не рекомендован для работы при температурах выше +85C окружающей среды
• Не заменяет вентилятор или активное охлаждение при сверхвысоких нагрузках

Примеры использования

• Управление электронагревателями в термических камерах
• Частотное регулирование двигателей насосов и вентиляторов
• Коммутация нагрузок в автоматических линиях производства
• Системы управления освещением на базе твердотельных реле

Практические советы

• Перед установкой всегда очищайте поверхность реле и радиатора от пыли и жира
• Наносите тонкий слой термопасты - слишком много снижает эффективность
• Затягивайте болты равномерно по диагонали, чтобы избежать деформации
• Проверяйте температуру радиатора после первых часов работы - если он горячий на ощупь (>60C), проверьте контакт и наличие термопасты
• Радиатор для твердотельного реле 40 ампер - обязательный элемент системы, если реле будет работать более 1 часа подряд на 80% своей максимальной нагрузки
