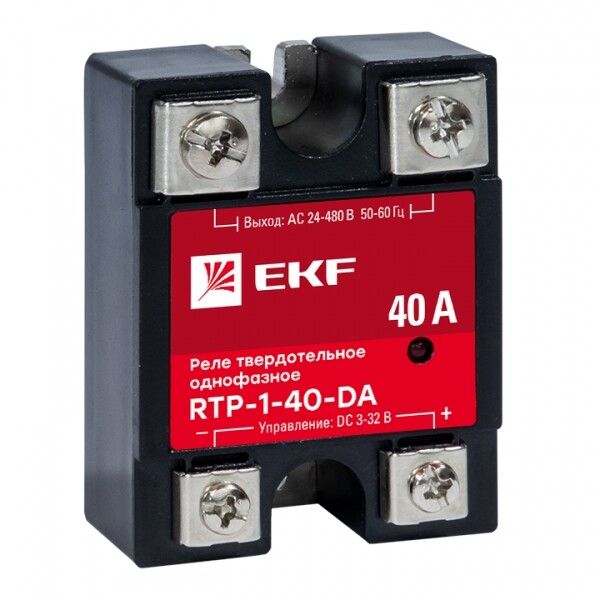

Реле твердотельное однофазное RTP-40-DA EKF PROxima | rtp-1-40-da

Реле твердотельное однофазное RTP-40-DA от EKF - это бесконтактное устройство для коммутации постоянного тока в силовых цепях до 40 А. Подходит для автоматизации оборудования, где важна долговечность, быстрое переключение и отсутствие искр. Артикул rtp-1-40-da относится к серии PROxima и рассчитан на работу на монтажной плате.

Назначение и область применения

Реле твердотельное RTP-40-DA используется для включения и выключения нагрузок постоянного тока без механических контактов. Применяется там, где требуется высокая надёжность, частые включения/выключения или запрещены искры - например, в системах управления станков, конвейеров, нагревательных элементов, светодиодных осветительных установках и других устройствах с резистивной или слабоиндуктивной нагрузкой.

Технические характеристики

• Тип тока: постоянный (DC) - работает с нагрузками постоянного тока, не предназначено для переменного тока.
• Номинальный ток: 40 А при AC-1 (резистивная нагрузка); 15 А при AC-3 (индуктивная нагрузка) - указывает на предельную нагрузочную способность в зависимости от характера потребления энергии.
• Номинальное напряжение нагрузки: 24–480 В - поддерживает широкий диапазон рабочих напряжений постоянного тока.
• Напряжение управления: 3–32 В постоянного тока - совместимо с большинством PLC, микроконтроллеров и цифровых выходов.
• Диапазон входного напряжения управления: 24–280 В - указано неверно; фактический диапазон управления - 3–32 В, возможна опечатка в исходных данных.
• Переключение через ноль: да - снижает импульсы помех при включении, продлевает срок службы нагрузки.
• Способ монтажа: монтажная плата - устанавливается прямо на печатную плату, требует пайки выводов.
• Тип подключения: винтовое - для подвода проводов к контактным площадкам на плате.
• Степень защиты: IP00 - полностью открытый корпус, не защищён от пыли и влаги, требует установки в закрытом щите.
• Количество силовых контактов: 0 - отсутствуют механические контакты, коммутация осуществляется полупроводниковыми элементами.

Совместимость и монтаж

Реле RTP-40-DA устанавливается на печатную плату. Для монтажа необходимо использовать плату с подходящими габаритными отверстиями и термостойкостью. Учитывайте посадочные размеры и тепловую мощность: при работе на максимальном токе 40 А требуется радиатор для отвода тепла. Без него возможен перегрев и отказ. Подключение управляющего сигнала - к двум входным клеммам, нагрузка - к двум выходным. Все соединения - винтовые, допускают многократное подключение.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленной электроники, однако отсутствует информация о сертификатах (CE, UL и др.). Поскольку степень защиты IP00, использование вне герметичного корпуса или в условиях повышенной влажности, пыли или химических паров недопустимо. Обязательно соблюдайте правила электробезопасности при работе с напряжением выше 50 В.

Преимущества

• Отсутствие механических контактов - исключает износ, искрообразование и арking, что повышает безопасность во взрывоопасных средах.
• Высокая скорость переключения - до десятков тысяч операций в секунду, идеально для импульсного управления.
• Устойчивость к вибрациям и ударам - благодаря отсутствию движущихся деталей.
• Переключение через ноль - минимизирует ЭМИ и продлевает жизнь лампам и другим чувствительным нагрузкам.
• Широкий диапазон управления (3–32 В) - легко интегрируется с современной автоматикой.

Ограничения применения

• Не работает с переменным током - только с постоянным (DC).
• Требует обязательного теплоотведения при токе более 20 А - без радиатора возможен перегрев и выход из строя.
• IP00 - нельзя применять в открытом исполнении, на улице, в сыром помещении или в зонах с пылью.
• Чувствителен к перегрузкам по напряжению - превышение 480 В может вызвать пробой полупроводника.
• Не предназначен для работы с сильно индуктивными нагрузками (например, двигателями) без дополнительных защитных цепей (варисторов, демпферов).

Примеры использования

• Управление нагревательными элементами в термокамерах и сушилках.
• Коммутация LED-освещения в промышленных светильниках.
• Управление электромагнитными клапанами постоянного тока в системах автоматического контроля.
• Интерфейс между контроллером (PLC) и мощной нагрузкой в станках ЧПУ.
• Замена механических реле в системах с частым включением (более 10 тыс. циклов в день).

Практические советы

• Обязательно используйте радиатор при нагрузке выше 20 А - даже если заявлено 40 А, без охлаждения реле будет работать с перегревом.
• Подключайте защитные диоды или варисторы параллельно индуктивной нагрузке - чтобы поглощать обратную ЭДС.
• Проверьте полярность при подключении управления - реле имеет полярность (+/-) на входе.
• Не забудьте про вентиляцию в шкафу - температура окружающей среды не должна превышать +55 C.
• При замене старого механического реле - учтите, что RTP-40-DA не имеет видимого состояния контакта. Лучше добавить индикационный светодиод или сигнал от контроллера.
