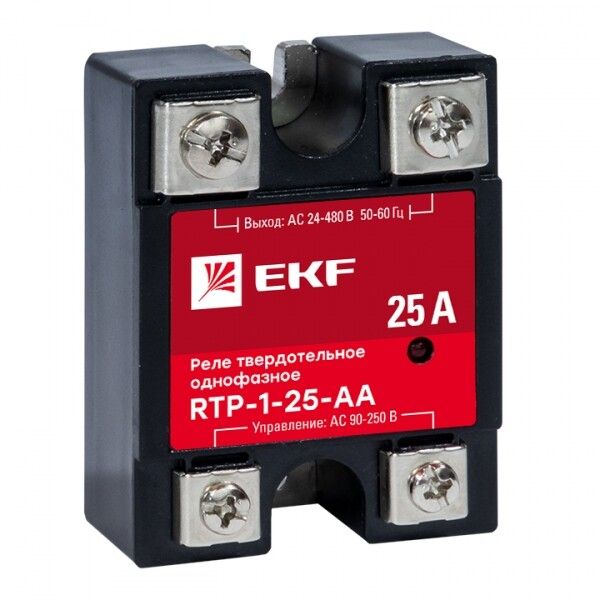

Реле твердотельное однофазное RTP-25-AA EKF PROxima | rtp-1-25-aa

Реле твердотельное однофазное RTP-25-AA от EKF - это бесконтактное устройство для коммутации переменного тока в промышленных системах. Модель RTP-25-AA предназначена для длительной работы в условиях высокой частоты переключений, где механические реле быстрее выходят из строя.

Назначение и область применения

Реле твердотельное RTP-25-AA используется для включения и выключения нагрузок переменного тока без механических контактов. Подходит для управления нагревательными элементами, насосами, светильниками, маломощными двигателями и другими резистивными или слабоиндуктивными нагрузками. Часто применяется в автоматизированных линиях, станках, конвейерах и системах управления, где важна надёжность и долгий срок службы.

Технические характеристики

• Тип: твердотельное реле (полупроводниковое)
• Фазность: однофазное
• Номинальный ток (AC-1): 25 А - для резистивных нагрузок (например, ТЭНы)
• Номинальный ток (AC-3): 10 А - для индуктивных нагрузок (например, электродвигатели)
• Управление: переменный ток, 90–250 В
• Напряжение нагрузки: 24–480 В
• Переключение: через ноль - снижает помехи и ударные токи при включении
• Способ монтажа: на печатную плату (SMD/PCB)
• Подключение: винтовые зажимы для проводов
• Защита: IP00 - без внешней защиты, требует установки в корпус
• Количество силовых контактов: 0 - реле работает без движущихся деталей

Совместимость и монтаж

RTP-25-AA устанавливается исключительно на печатную плату. Для монтажа требуется свободное место под радиатор, так как при работе реле нагревается. Нагрузка должна быть подключена к выводам силовой части, управление - к контактам управления. Учитывайте, что максимальный ток 25 А возможен только при хорошем теплоотводе. Без радиатора рекомендуется использовать не более 15 А. Винтовые клеммы рассчитаны на провода до 2,5 мм2.

Безопасность и стандарты

RTP-25-AA соответствует требованиям к безопасности полупроводниковых реле, используемых в промышленном оборудовании. Отсутствие открытых контактов снижает риск возгорания. Однако из-за класса защиты IP00 устройство нельзя применять в сырых, пыльных или открытыx средах - обязательно использование в защищённом корпусе.

Преимущества

• Отсутствие искр и дуги - безопаснее для взрывоопасных зон
• Высокая скорость переключения - до десятков тысяч операций в секунду
• Долгий срок службы - нет механического износа
• Переключение через ноль - меньше помех в сети и меньший износ нагрузки
• Широкий диапазон управления (90–250 В) - совместимо с большинством контроллеров

Ограничения применения

• Не подходит для постоянного тока (DC) - только переменный ток (AC)
• Имеет падение напряжения на выходе (~1,5–2 В) - вызывает потери мощности и нагрев
• Требует обязательного охлаждения при нагрузке выше 15 А
• Не защищено от пыли и влаги (IP00) - нельзя устанавливать вне корпуса
• Чувствителен к импульсным перегрузкам - не предназначен для запуска крупных двигателей без плавного старта

Примеры использования

• Управление ТЭНами в термостатах и сушильных камерах
• Включение/выключение светодиодных осветительных систем
• Коммутация малых асинхронных двигателей в автоматических линиях
• Системы управления HVAC с частотным регулированием
• Автоматические клапаны и пневматические приводы с электромагнитами

Практические советы

• Обязательно устанавливайте RTP-25-AA на радиатор площадью не менее 100 см² при нагрузке близко к 25 А. Используйте теплопроводящую пасту.
• Проверьте соответствие напряжения управления (90–250 В) вашему PLC или датчику - не подключайте 12 В или 24 В постоянного тока.
• При использовании индуктивных нагрузок (двигатели, катушки) параллельно реле установите RC-цепочку гашения переходных процессов.
• Не забудьте про предохранители на входе - твердотельное реле не защищает от КЗ, только переключает.
• При замене механического реле на RTP-25-AA учтите, что он не имеет видимого положения - используйте индикатор состояния на плате.
