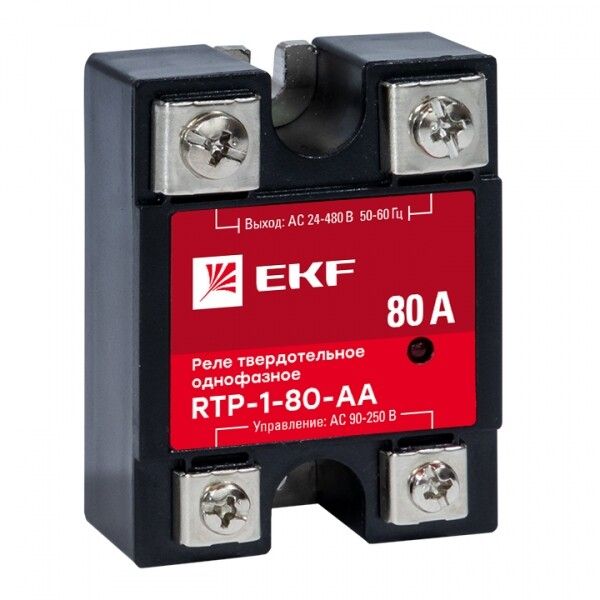

Реле твердотельное RTP-80-AA PROxima 80А (однофазное) EKF rtp-1-80-aa

Реле твердотельное однофазное RTP-80-AA от EKF - устройство для бесконтактной коммутации переменного тока в промышленных системах. Модель RTP-80-AA обеспечивает надёжное включение/выключение нагрузок до 80 А при минимальном уровне ЭМИ благодаря переключению при прохождении напряжения через ноль.

Назначение и область применения

Реле твердотельное однофазное RTP-80-AA предназначено для управления мощными нагрузками переменного тока без механических контактов. Подходит для автоматизации оборудования, где важна долговечность, быстрый срок службы и отсутствие искр: нагревательные элементы, насосы, компрессоры, светильники, конвейеры и системы тепловой защиты.

Технические характеристики

• Тип устройства: твердотельное реле (бесконтактное, на полупроводниках)
• Фазность: однофазное (1 фаза)
• Номинальный ток нагрузки (AC-1): 80 А - для активных нагрузок (например, ТЭНа)
• Номинальный ток нагрузки (AC-3): 25 А - для индуктивных нагрузок (электродвигатели, катушки)
• Напряжение нагрузки: 24–480 В переменного тока
• Управляющее напряжение: 90–250 В переменного тока (подключается к цепям контроля PLC, терморегуляторов, кнопочных постов)
• Диапазон входного сигнала: 24–280 В постоянного или переменного тока - совместимо с большинством контроллеров
• Переключение: при прохождении напряжения через ноль (Zero-Crossing) - снижает импульсы помех
• Подключение: винтовые зажимы для проводов
• Способ установки: монтаж на печатную плату (PCB)
• Защита: IP00 - без внешней защиты, требует установки в корпусе
• Количество силовых контактов: 0 - реле работает без движущихся деталей

Совместимость и монтаж

Реле твердотельное RTP-80-AA устанавливается исключительно на печатную плату. Для работы требуется правильное соединение двух цепей: управляющей (90–250 В AC) и силовой (до 480 В AC / 80 А). Убедитесь, что площадь платы достаточна для теплоотвода - при работе на пределе допустимой нагрузки возможен нагрев. Применяйте радиаторы, если длительная работа происходит выше 50 % от номинала. Никогда не подключайте постоянный ток к выходным клеммам - реле рассчитано только на переменный ток.

Безопасность и стандарты

RTP-80-AA соответствует требованиям к безопасности твердотельных реле в промышленной автоматике. Отсутствие открытых контактов исключает риск возгорания от искр. Однако из-за класса защиты IP00 устройство нельзя использовать вне защищённого электрошкафа. Обязательно соблюдайте правила электробезопасности при обслуживании - даже выключенное реле может сохранять потенциал на выводах.

Преимущества

• Нет износа контактов - срок службы в десятки раз длиннее, чем у электромеханических реле
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Отсутствие шумов и вибраций при срабатывании
• Минимальные электромагнитные помехи благодаря Zero-Crossing
• Износостойкость при высокой частоте включения/выключения
• Не требует замены контактов - экономия на техобслуживании

Ограничения применения

• Не постоянный ток - работают только с переменным напряжением
• Запрещена установка без принудительного охлаждения при нагрузках близких к 80 А - возможен перегрев и отказ
• IP00 - обязательна герметизация в щите; не используется во влажных, запылённых средах без дополнительной защиты
• Не рекомендовано для очень малых токов (<100 мА) - может не открываться из-за порогового значения
• Чувствителен к скачкам напряжения - желательно применение RC-цепочек или MOV-защиты на входе

Примеры использования

• Управление плитами и индукционными нагревателями в пищевой промышленности
• Автоматическое включение освещения на производстве по расписанию
• Контроль температуры в сушильных камерах через PID-регулятор
• Включение/выключение воздушных компрессоров в системах давления
• Циклическая коммутация двигателей на конвейере с частотой более 10 раз в минуту

Практические советы

• Выбираете RTP-80-AA? Убедитесь, что ваша нагрузка не превышает 25 А при старте двигателя - используйте коэффициент запаса 1,5–2x
• Обязательно проверьте соответствие напряжения управления (90–250 В) сигналу вашего контроллера - недостаточное напряжение вызывает ложные срабатывания
• При использовании на больших токах всегда применяйте радиатор - даже если он не указан в спецификациях
• Не забывайте про гашение переизбыточного напряжения на выходе - особенно при индуктивных нагрузках
• RTP-80-AA - часть серии PROxima от EKF. Все модели этой серии имеют одинаковый форм-фактор и принцип монтажа - легко заменить друг на друга при необходимости
