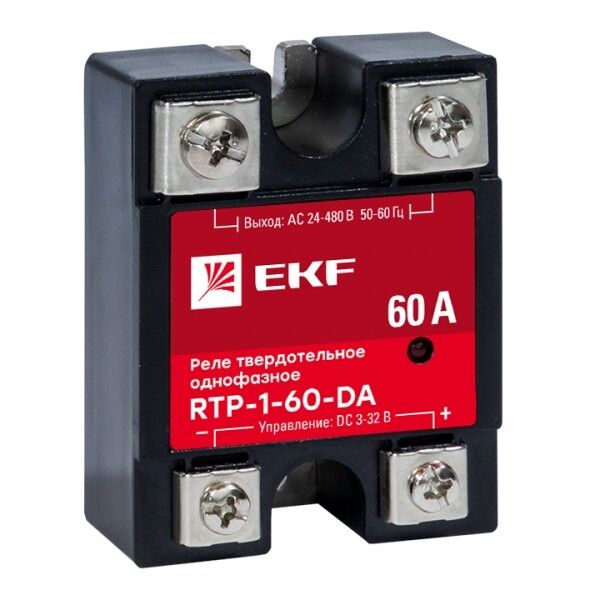

Реле твердотельное однофазное RTP-60-DA PROxima 60А EKF rtp-1-60-da

Реле твердотельное однофазное RTP-60-DA от EKF - это бесконтактное устройство для коммутации переменного тока в промышленных системах. Модель RTP-60-DA рассчитана на работу с нагрузками до 60 А, управляется постоянным напряжением 3–32 В и подходит для установки на монтажной плате. Благодаря отсутствию механических контактов, реле RTP-60-DA надежно работает в условиях высокой частоты переключений.

Назначение и область применения

Реле твердотельное RTP-60-DA предназначено для бесконтактного включения и выключения нагрузок переменного тока. Подходит для управления нагревательными элементами, насосами, вентиляторами, светильниками и другими резистивными или слабоиндуктивными устройствами. Часто применяется в автоматизированных системах, где важна долговечность, быстрый отклик и отсутствие помех - например, в станках, конвейерах, системах теплоснабжения и пищевой промышленности.

Технические характеристики

• Тип тока: Переменный (AC) - коммутирует нагрузку переменного тока;
• Количество фаз: Однофазное - для работы в сетях 220/380 В;
• Номинальный ток AC-1: 60 А - максимальный ток при резистивной нагрузке (например, ТЭНах);
• Номинальный ток AC-3: 20 А - допустимый ток при индуктивной нагрузке (например, двигателях);
• Номинальное напряжение: 24–480 В - совместимо с большинством промышленных сетей;
• Напряжение управления DC: 3–32 В - сигнал управления от PLC, микроконтроллеров, датчиков;
• Диапазон входного напряжения: 24–280 В - рабочий интервал для сигнала управления;
• Переключение через ноль: Да - снижает импульсные помехи и ударные токи при включении;
• Способ монтажа: На монтажную плату - требует пайки или гнездового соединения;
• Тип подключения: Винтовые зажимы - для подвода силовой цепи и управления;
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпусе или щите;
• Количество силовых контактов: Нет механических контактов - выход выполнен на полупроводниках.

Совместимость и монтаж

Реле RTP-60-DA монтируется исключительно на печатную плату. Для подключения силовой цепи используются винтовые клеммы - провода зачищаются на 5–7 мм и затягиваются моментом 0,2–0,3 Нм. Управление осуществляется постоянным напряжением 3–32 В - подключается к двум контактам управления. Обязательно соблюдать полярность: "+" и "-" на входе управления. Поскольку реле не имеет корпуса, его необходимо устанавливать внутри электрошкафа или защищенного модуля. Не рекомендуется использовать в открытых помещениях без дополнительной защиты.

Безопасность и стандарты

Реле RTP-60-DA соответствует требованиям безопасности для промышленного оборудования. Отсутствие дуги и искр делает его безопасным во взрывоопасных средах при условии правильной установки в герметичном корпусе. Применяется в соответствии с ГОСТ IEC 60947-4-3. Температурный режим эксплуатации - от –30C до +70C. При работе с током выше 30 А необходим радиатор охлаждения - теплоотвод не предусмотрен конструкцией.

Преимущества

• Бесконтактная коммутация - нет износа, не требует замены контактов;
• Высокая скорость переключения - до 1000 операций в секунду;
• Отсутствие электромагнитных помех - идеально для чувствительной электроники;
• Устойчивость к вибрациям и ударам - подходит для мобильных и транспортируемых систем;
• Переключение через ноль - продлевает срок службы нагрузки и снижает скачки тока.

Ограничения применения

• Не предназначен для коммутации постоянного тока - только переменный;
• Не имеет встроенной защиты от перегрузок или КЗ - нужна внешняя аппаратура (плавкий предохранитель, автомат);
• IP00 - нельзя использовать без корпуса; риск поражения током при открытом доступе;
• При длительной работе на пределе (60 А) возможен перегрев - требуется принудительное охлаждение;
• Не подходит для сильно индуктивных нагрузок свыше 20 А (AC-3) - риск пробоя полупроводников.

Примеры использования

• Управление ТЭНами в термостатах и сушильных камерах;
• Включение/выключение вентиляторов охлаждения в частотных преобразователях;
• Коммутация освещения в системах автоматического управления;
• Интерфейс между PLC и мощными нагрузками в сборочных линиях;
• Альтернатива механическому реле в устройствах с частыми циклами включения (более 10 тыс./час).

Практические советы

• При использовании на токе более 30 А обязательно установите радиатор - даже если он не указан в спецификации;
• Проверьте соответствие напряжения управления: ниже 3 В - реле не включится, выше 32 В - повредится входной оптрон;
• Подключайте силовые провода жестко - вибрация может ослабить винтовые соединения;
• Избегайте установки рядом с источниками сильных ЭМИ - хотя реле само мало шумит, его вход может реагировать на помехи;
• При замене старого механического реле - учтите, что RTP-60-DA не имеет видимого состояния ("ON/OFF") - используйте индикаторы на плате;
• При проектировании платы - предусмотрите свободное пространство вокруг реле для лучшего теплоотвода.
