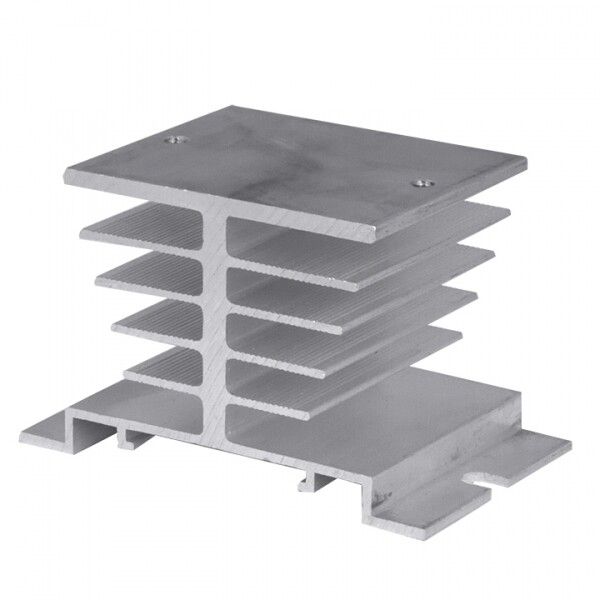

Радиатор для твердотельного реле 25А EKF PROxima | rad-rtp-25

Радиатор для твердотельного реле 25А от EKF (артикул rad-rtp-25) предназначен для эффективного отвода тепла от твердотельного реле RTP EKF PROxima, обеспечивая стабильную работу при высоких нагрузках. Без него реле перегревается и выходит из строя - радиатор продлевает срок службы и повышает надёжность системы.

Назначение и область применения

Радиатор для твердотельного реле 25А используется совместно с твердотельным реле RTP EKF PROxima для рассеивания тепла, образующегося при коммутации тока до 25 А. Применяется в промышленной автоматике: на станках, конвейерах, системах нагрева, насосах и других устройствах с частыми включениями/выключениями. Особенно важен там, где требуется долгий срок службы и отсутствие механического износа - например, в условиях постоянной работы или высокой температуры окружающей среды.

Технические характеристики

• Максимальный ток реле, для которого предназначен: 25 А
• Тип установки: крепится на поверхность реле через термопасту и болты
• Материал корпуса: алюминий - хорошая теплопроводность и устойчивость к коррозии
• Форма: плоский профилированный радиатор с ребрами для усиления теплоотдачи
• Подходит для реле серии PROxima от EKF

Совместимость и монтаж

Радиатор для твердотельного реле 25А совместим исключительно с твердотельными реле RTP EKF PROxima. Установка требует точного совпадения габаритов и расположения крепёжных отверстий. Для правильного монтажа:

• Очистите поверхность реле и радиатора от пыли и жира
• Нанесите тонкий слой термопасты между реле и радиатором - это снижает тепловое сопротивление
• Закрепите реле на радиаторе равномерно затянутыми болтами, чтобы избежать перекоса
• Убедитесь, что радиатор установлен вертикально или горизонтально - так обеспечивается естественная конвекция воздуха

Не используйте радиатор с другими моделями реле - даже если они тоже на 25 А, форма и размеры могут отличаться.

Преимущества

• Обеспечивает стабильную работу реле при длительной нагрузке до 25 А
• Избавляет от перегрева - основной причины выхода твердотельных реле из строя
• Увеличивает срок службы реле RTP EKF PROxima в несколько раз
• Простая установка и отсутствие необходимости в обслуживании
• Высокая теплопроводность алюминиевого корпуса гарантирует быстрый отвод тепла

Ограничения применения

• Не предназначена для работы в замкнутых герметичных корпусах без принудительного охлаждения - недостаточная циркуляция воздуха снижает эффективность
• Не подходит для токов выше 25 А - риск перегрева и деформации радиатора
• Не рекомендуется использовать в условиях повышенной запылённости без защиты - пыль забивает ребра и снижает теплоотдачу
• Не работает самостоятельно - обязательно нужна пара с реле RTP EKF PROxima

Примеры использования

• Управление нагревательными элементами в термокамерах
• Частые включения двигателей на конвейерных линиях
• Автоматическое регулирование мощности в системах освещения
• Коммутация индуктивных нагрузок (электромагниты, катушки клапанов)

Практические советы

• Если реле работает в режиме близком к пределу 25 А, выбирайте радиатор с запасом по площади - лучше немного больше, чем меньше
• Проверяйте температуру радиатора рукой после нескольких часов работы - если он слишком горячий (>60 C), возможно, нужен более крупный радиатор или вентилятор
• Периодически очищайте ребра радиатора от пыли - особенно в цехах с металлической стружкой или текстильной пылью
• Никогда не устанавливайте радиатор рядом с чувствительной электроникой - он может передавать тепло соседним компонентам
• Помните: радиатор для твердотельного реле 25А - это не опциональная деталь, а обязательный элемент безопасной эксплуатации реле RTP EKF PROxima
