Радиатор для твердотельного реле OSS-2 25А | RSS-2-25 ONI IEK

Радиатор для твердотельного реле OSS-2 25А предназначен для отвода тепла от реле при работе под высокой нагрузкой. Без него устройство перегревается и выходит из строя. Этот радиатор совместим с твердотельными реле OSS-2 25А от бренда ONI (IEK), артикул rss-2-25.

Назначение и область применения

Радиатор для твердотельного реле OSS-2 25А используется для предотвращения перегрева реле при коммутации тока до 25 А. Он обеспечивает стабильную работу устройства в условиях длительной нагрузки, особенно когда реле работает в циклическом режиме или при температуре окружающей среды выше +40 C. Применяется в системах управления промышленным оборудованием: станках, конвейерах, нагревательных установках, автоматических линиях.

Технические характеристики

• Совместим с твердотельными реле OSS-2 25А (бренд ONI (IEK))
• Материал: алюминий - хорошая теплопроводность и устойчивость к коррозии

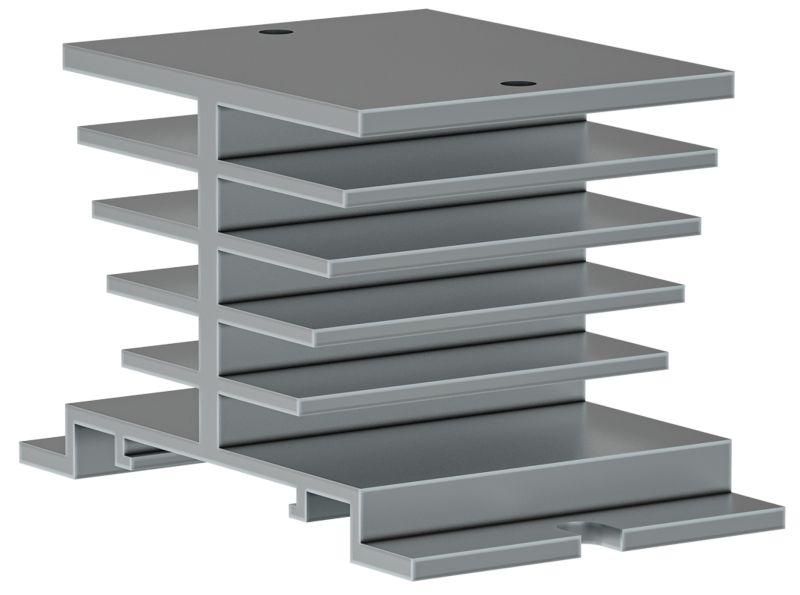

• Форма: плоский профилированный корпус с ребрами для усиления теплоотдачи
• Не содержит активных элементов (не требует питания)
• Работает в диапазоне температур от -40 C до +85 C

Совместимость и монтаж

Радиатор для твердотельного реле OSS-2 25А крепится напрямую к корпусу реле через термопасту и болты. Установка обязательна при использовании реле на максимальный ток 25 А. Для надежного контакта поверхность реле и радиатора должны быть чистыми и ровными. Перед монтажом нанесите тонкий слой термопасты - это снижает тепловое сопротивление между деталями. Крепёжные отверстия соответствуют стандартному расположению выводов реле OSS-2 25А.

Преимущества

• Увеличивает срок службы твердотельного реле за счёт снижения рабочей температуры
• Позволяет использовать реле при нагрузке близкой к максимуму без риска выхода из строя
• Не требует обслуживания и энергопитания
• Изготовлен из однородного алюминиевого сплава - равномерно распределяет тепло

Ограничения применения

• Не подходит для других моделей реле - даже аналогичных по току, если форма крепления отличается
• Эффективен только при правильном монтаже с термопастой; без неё теплоотдача снижается на 30–50%
• Не заменяет принудительное охлаждение (вентилятор) при мощностях свыше 20 А в закрытых щитах
• Не рассчитан на использование во взрывоопасных зонах - не имеет соответствующего сертификата

Примеры использования

• Управление нагревательными элементами в термокамерах
• Переключение двигателей на конвейерных линиях
• Частотное управление насосами в системах водоснабжения
• Автоматическое включение/выключение освещения в крупных объектах

Практические советы

• Обязательно используйте термопасту класса HT-200 или аналогичную - она повышает эффективность радиатора
• Проверьте плотность прилегания: если радиатор шатается - затяните крепёж равномерно, не перетягивая
• В жарких помещениях или при частых включениях - устанавливайте радиатор вертикально для лучшей естественной конвекции
• Регулярно проверяйте состояние радиатора: пыль на ребрах снижает теплоотдачу - очищайте мягкой щёткой каждые 3–6 месяцев
• Не используйте этот радиатор с другими реле, даже если они имеют такой же ток - только с OSS-2 25А от ONI (IEK), артикул rss-2-25
