Реле твердотельное однофазное RTP-80-DA EKF PROxima | rtp-1-80-da

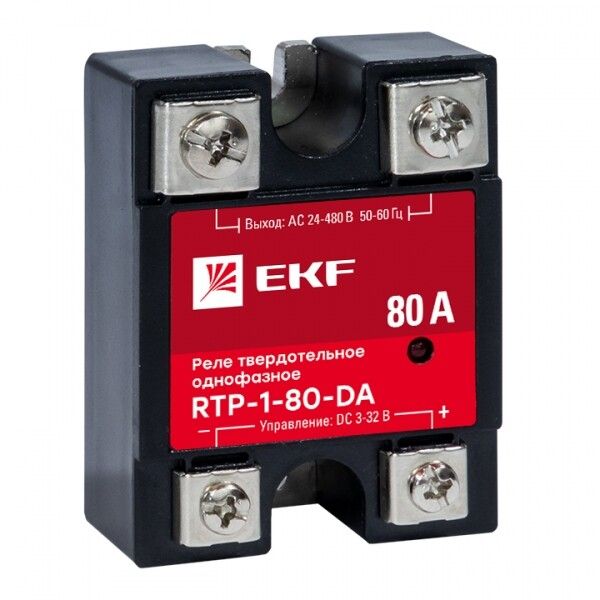

Реле твердотельное однофазное RTP-80-DA от EKF - устройство для бесконтактной коммутации переменного тока в промышленных системах. Номинальный ток до 80 А при напряжении 24–480 В делает его подходящим для управления нагревательными элементами, двигателями и другим оборудованием. Артикул rtp-1-80-da соответствует серии PROxima.

Назначение и область применения

Реле твердотельное однофазное RTP-80-DA предназначено для включения и отключения нагрузок переменного тока без механических контактов. Подходит для автоматизации технологических процессов, где важна надежность, долговечность и высокая частота переключений. Применяется в системах управления: печами, конвейерами, насосами, освещением, HVAC, станках с ЧПУ.

Технические характеристики

• Тип устройства: твердотельное реле (бесконтактное, на полупроводниках)
• Фазность: однофазное
• Номинальный ток нагрузки (AC-1): 80 А - для резистивных нагрузок (например, ТЭНы)
• Номинальный ток нагрузки (AC-3): 25 А - для индуктивных нагрузок (например, электродвигатели)
• Напряжение нагрузки: 24–480 В переменного тока
• Напряжение управления (DC): 3–32 В постоянного тока - совместимо с PLC, микроконтроллерами, датчиками
• Выходное напряжение (диапазон): 24–280 В - указывает на допустимый уровень сигнала управления
• Переключение при прохождении через ноль: да - снижает помехи и ударные токи при включении
• Способ монтажа: на монтажную плату (PCB) - требует установки на печатную плату, не предназначен для DIN-рейки
• Время задержки: 0,1–8 640 000 секунд - функция таймера встроена, можно настраивать длительность включения/выключения
• Контакты: 1 нормально-открытый, 0 нормально-замкнутых, 0 переключающих - работает только как включающее устройство

Совместимость и монтаж

Реле RTP-80-DA устанавливается исключительно на печатную плату. Для работы требуется внешний радиатор - при нагрузке выше 30 А теплоотвод обязателен. Управляющий сигнал подается постоянным током 3–32 В; при использовании с PLC или датчиками проверьте выходной ток контроллера - он должен быть достаточным для активации входа реле (обычно 5–15 мА). Монтаж на плату предполагает пайку выводов, поэтому нужен опыт работы с SMD/THT компонентами. Не используйте с емкостными нагрузками - возможны броски тока при включении.

Безопасность и стандарты

Реле RTP-80-DA соответствует требованиям безопасности для промышленного оборудования. Произведено в рамках серийной линейки EKF PROxima, которая прошла испытания на соответствие IEC 60947-4-3 (для твердотельных реле). Отсутствуют открытые контакты - исключены искры, что повышает безопасность во взрывоопасных зонах класса Ex. Однако температурный режим эксплуатации ограничен - см. раздел “Ограничения”.

Преимущества

• Бесконтактная коммутация - нет износа, нет искр, нет шума
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Стабильная работа при частых включениях - идеально для импульсного управления
• Защита от скачков напряжения благодаря переключению при нуле
• Встроенная функция таймера - не требует внешнего регулятора времени
• Долгий срок службы - в десятки раз больше, чем у электромеханических реле

Ограничения применения

• Не подходит для постоянного тока - только переменный (AC)
• Обязательно использование радиатора при токе >30 А - перегрев приведёт к отказу
• Запрещён монтаж на DIN-рейку - только PCB
• Чувствителен к перегрузкам по току - сверхтоки даже кратковременные вызывают пробой
• Не рекомендовано применение с очень малыми токами (<100 мА) - возможен некорректный отпуск
• Имеет паразитную утечку тока (~1–3 мА) - не подходит для цепей, требующих полного отключения (например, сигнализация безопасности)
• Работает только в одном направлении - замыкает цепь при наличии управляющего сигнала, размыкать нельзя

Примеры использования

• Управление ТЭНами в термокамерах и сушилках - за счёт переключения при нуле продлевается срок службы нагревателей
• Включение двигателей малой мощности в конвейерных линиях - быстрое срабатывание и отсутствие дуги снижают риск повреждения контактных групп
• Автоматическое освещение на производстве - частые включения/выключения без износа
• Системы контроля температуры с PID-регуляторами - точное управление мощностью через ШИМ-сигнал

Практические советы

• Выбирайте радиатор с запасом по тепловой мощности - особенно при работе в жарком помещении
• Проверяйте полярность управляющего сигнала - неверное подключение не повредит реле, но не сработает
• При использовании с индуктивной нагрузкой (двигатели, катушки) параллельно подключите RC-цепочку гашения переходных процессов
• Для защиты от сетевых помех используйте фильтры на входе управления
• Не забудьте закрепить реле на плате - вибрация может повредить паяные соединения
• При замене старого электромеханического реле - учтите, что RTP-80-DA потребляет меньше тока управления, но требует лучшего охлаждения
