Реле твердотельное однофазное RTP-40-AA EKF PROxima | rtp-1-40-aa

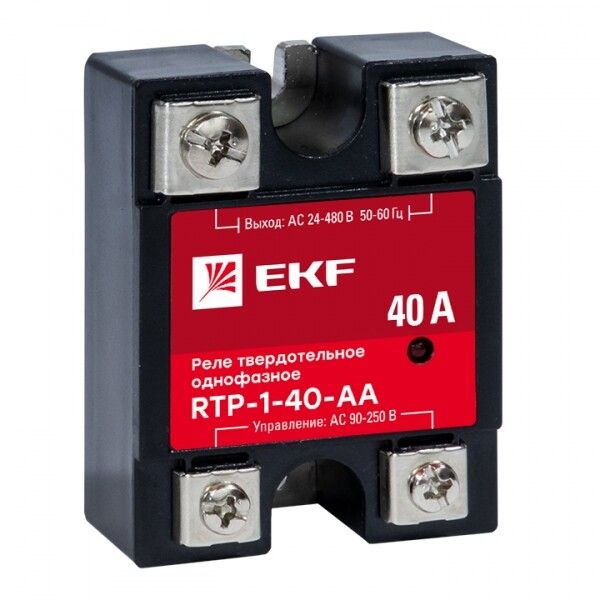

Реле твердотельное однофазное RTP-40-AA от EKF - это бесконтактное устройство для коммутации переменного тока в промышленных системах. Модель RTP-40-AA рассчитана на работу с нагрузками до 40 А, управляется сигналом 90–250 В и подходит для установки на монтажную плату. Благодаря отсутствию механических контактов, RTP-40-AA надежно работает в условиях высокой частоты переключений.

Назначение и область применения

Реле твердотельное однофазное RTP-40-AA предназначено для бесконтактного включения и выключения нагрузок переменного тока. Подходит для управления нагревательными элементами, насосами, вентиляторами, светильниками и другими резистивными или слабоиндуктивными устройствами. Часто применяется в автоматизированных системах, где важна долговечность и быстрый отклик - например, в терморегуляторах, конвейерах, станках с ЧПУ.

Технические характеристики

• Тип тока: Переменный (AC)
• Количество фаз: Однофазное
• Номинальный ток (AC-1): 40 А - для резистивной нагрузки (например, ТЭНы)
• Номинальный ток (AC-3): 15 А - для индуктивной нагрузки (например, двигатели)
• Номинальное напряжение нагрузки: 24–480 В
• Напряжение управления: 90–250 В (переменный ток)
• Диапазон входного напряжения управления: 24–280 В - широкий рабочий интервал, совместим с большинством контроллеров
• Переключение через ноль: Да - снижает помехи и ударные токи при включении
• Способ монтажа: На монтажную плату (PCB)
• Тип подключения: Винтовые зажимы для проводов
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус
• Количество силовых контактов: Нет механических контактов - выход выполнен на полупроводниках

Совместимость и монтаж

Реле RTP-40-AA устанавливается на печатную плату. Для работы требуется подключение двух цепей: управляющей (90–250 В) и силовой (24–480 В). Входные и выходные клеммы имеют винтовое соединение - можно использовать провода сечением до 2,5 мм2. Убедитесь, что плата имеет достаточные тепловые зоны для отвода тепла - при работе на пределе тока (40 А) возможен нагрев. Не допускается монтаж без радиатора при длительной нагрузке выше 20 А.

Безопасность и стандарты

RTP-40-AA соответствует требованиям к безопасности полупроводниковых реле для промышленного оборудования. Отсутствие искрообразования делает его безопасным во взрывоопасных средах, однако из-за степени защиты IP00 устройство нельзя применять без герметичного корпуса. Не предназначен для работы в условиях повышенной влажности, запыленности или воздействия химически активных веществ без дополнительной защиты.

Преимущества

• Отсутствие механических контактов - исключает износ, искры и арки
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Переключение через ноль - минимизирует ЭМИ и броски тока при включении
• Широкий диапазон управления (24–280 В) - совместим с PLC, микроконтроллерами, датчиками
• Долгий срок службы - в десятки раз больше, чем у электромагнитных реле

Ограничения применения

• Не подходит для постоянного тока (DC) - только переменный ток (AC)
• Имеет падение напряжения на выходе (~1,5–2 В) - вызывает потери мощности и нагрев при больших токах
• Требует теплоотвода при нагрузке свыше 20 А - без радиатора возможен перегрев и отказ
• IP00 - не защищено от пыли и влаги; обязательно использование в закрытом корпусе
• Чувствительно к импульсным перенапряжениям - рекомендуется установка RC-цепочки или MOV на выходе

Примеры использования

• Управление ТЭНами в термостатах и сушильных камерах
• Включение/выключение двигателей малой мощности в конвейерных линиях
• Коммутация освещения в системах автоматического контроля
• Интеграция в системы управления HVAC с частотным регулированием
• Замена электромагнитных реле в устройствах с частыми циклами включения (более 1000 раз в час)

Практические советы

• При использовании на максимальном токе (40 А) обязательна установка радиатора - выбирайте по тепловому сопротивлению ≤ 2 C/W
• Подключите параллельно выходу TVS-диод или MOV для защиты от скачков напряжения
• Проверьте соответствие напряжения управления: если источник - 24 В DC, используйте промежуточный преобразователь
• При замене старых электромагнитных реле учтите, что RTP-40-AA не имеет гальванической развязки между входом и выходом - если нужна изоляция, добавьте оптопару
• Не монтируйте рядом с компонентами, чувствительными к ЭМИ - даже с переключением через ноль возможны небольшие помехи
