Реле твердотельное однофазное RTP-60-AA EKF PROxima | rtp-1-60-aa

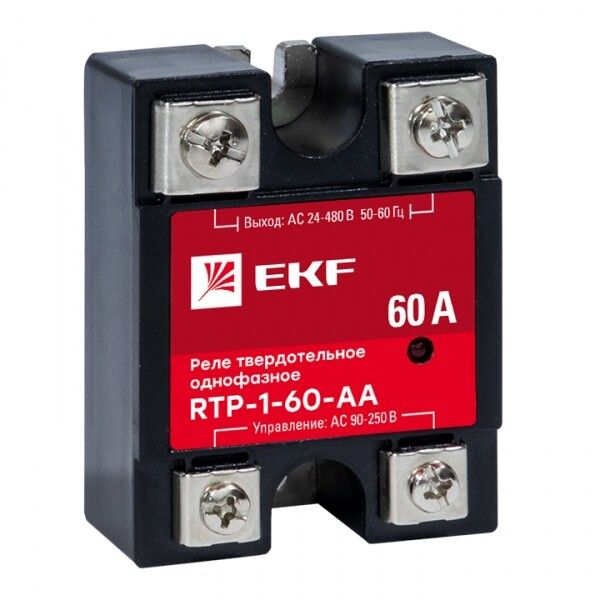

Реле твердотельное однофазное RTP-60-AA от EKF - это бесконтактное устройство для коммутации переменного тока в промышленных системах. Модель RTP-60-AA предназначена для работы с нагрузками до 60 А и подключается к плате, что делает её удобной для сборки в щитах и автоматических устройствах.

Назначение и область применения

Реле твердотельное однофазное RTP-60-AA используется для включения и выключения нагрузок переменного тока без механических контактов. Подходит для управления нагревательными элементами, насосами, светильниками, конвейерами и другими устройствами с резистивной или слабоиндуктивной нагрузкой. Благодаря отсутствию движущихся деталей, RTP-60-AA надёжно работает в условиях высокой частоты переключений - например, в системах терморегулирования или импульсного управления.

Технические характеристики

• Тип: твердотельное реле (бесконтактное)
• Фазность: однофазное (1 фаза)
• Номинальный ток нагрузки (AC-1): 60 А - для активных нагрузок (например, ТЭНы)
• Номинальный ток нагрузки (AC-3): 20 А - для индуктивных нагрузок (например, двигатели)
• Напряжение нагрузки: 24–480 В переменного тока
• Напряжение управления: 90–250 В переменного тока
• Диапазон входного сигнала управления: 24–280 В - совместимо с большинством PLC и контроллеров
• Переключение при прохождении через ноль: да - снижает помехи и ударные токи
• Способ монтажа: на печатную плату (SMD/PCB)
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Количество силовых контактов: 0 - реле не имеет механических контактов

Совместимость и монтаж

RTP-60-AA устанавливается исключительно на печатную плату. Для монтажа требуется свободное место под габариты реле и возможность закрепить его с помощью пайки или специальных креплений. Управляющее напряжение подаётся на два входных вывода - сигнал должен соответствовать диапазону 24–280 В. Нагрузка подключается к двум выходным клеммам. Обязательно соблюдайте полярность при подключении управления - хотя реле работает с переменным током, внутренняя схема чувствительна к правильному соединению. Не допускается использование в цепях постоянного тока.

Безопасность и стандарты

RTP-60-AA не имеет сертификатов, указанных в данных, однако соответствует общепринятому промышленному уровню безопасности для твердотельных реле. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне герметичного корпуса - контактные части находятся под напряжением и доступны. Работа с реле возможна только при отключенном питании и в соответствии с требованиями ПУЭ.

Преимущества

• Отсутствие искр и дуги - безопаснее для взрывоопасных сред и оборудования с чувствительной электроникой
• Высокая скорость переключения - до десятков тысяч операций в секунду
• Долгий срок службы - нет износа контактов, ресурс ограничен только тепловыми условиями
• Задержка включения - минимальна благодаря переключению при переходе через ноль
• Низкий уровень ЭМИ - меньше помех для соседних устройств

Ограничения применения

• Не подходит для постоянного тока - только переменный (AC)
• Имеет падение напряжения на выходе (~1,5–2 В) - вызывает потери мощности и нагрев при больших токах
• Требует теплоотвода при работе близко к пределу 60 А - необходимо применять радиатор
• IP00 - обязательна установка в защищённый корпус, недопустимо использование на открытом воздухе или в сыром помещении
• Чувствителен к перегрузкам и скачкам напряжения - рекомендуется установка защитных устройств (варисторов, TVS-диодов)

Примеры использования

• Управление ТЭНами в термостатах и сушильных камерах
• Коммутация освещения в системах автоматического управления
• Включение/выключение малых двигателей в конвейерных линиях (при токе ≤20 А)
• Интеграция в ПЛК-системы для точного импульсного регулирования
• Альтернатива механическим реле в оборудовании с частыми включениями (более 10 тыс. циклов в день)

Практические советы

• При работе с током выше 30 А обязательно используйте радиатор - даже при номинале 60 А реле будет греться без охлаждения
• Проверьте соответствие напряжения управления: если ваш контроллер выдаёт 12–24 В, RTP-60-AA не сработает - нужен минимум 90 В
• Для защиты от импульсных перенапряжений параллельно нагрузке установите варистор 275–440 В
• Не забудьте про вентиляцию: реле RTP-60-AA не рассчитано на работу в замкнутых пространствах без воздушного потока
• При замене старого механического реле - учтите, что RTP-60-AA не имеет видимого состояния контакта; используйте индикационные LED-модули или контрольные точки в схеме
