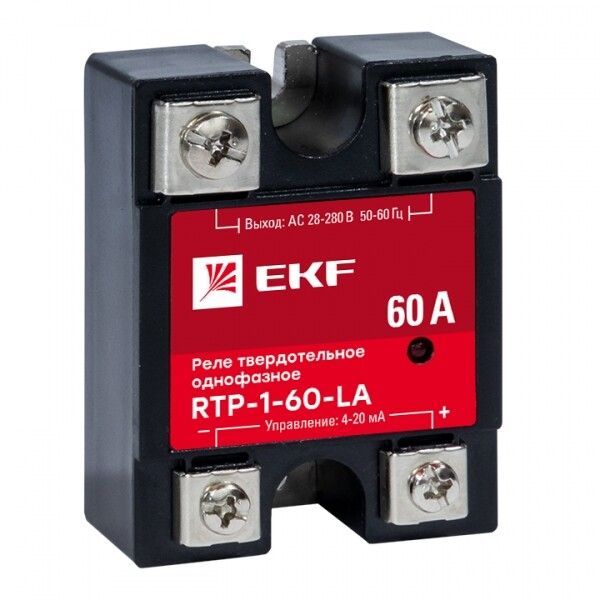

Реле твердотельное однофазное с регулированием 4–20 мА RTP-60-LA от EKF - устройство для бесконтактной регулируемой коммутации нагрузки в промышленных системах. Модель RTP-60-LA предназначена для точного управления мощностью на основе аналогового сигнала, что делает её удобным решением для автоматизации процессов с переменной нагрузкой.

Назначение и область применения

Реле твердотельное RTP-60-LA используется для плавного регулирования мощности в цепях постоянного или переменного тока через сигнал 4–20 мА. Подходит для задач, где требуется точное управление нагревом, скоростью двигателей, освещением или другими элементами, чувствительными к перепадам тока. Применяется в системах автоматизации: термостатах, конвейерах, насосах, печках, оборудовании с PID-регуляторами.

Технические характеристики

• Тип устройства: твердотельное реле (бесконтактное, на полупроводниках)
• Фазность: однофазное
• Номинальный ток нагрузки (AC-1): 60 А - для резистивной нагрузки (например, ТЭНы)
• Номинальный ток нагрузки (AC-3): 20 А - для индуктивной нагрузки (например, двигатели)
• Управляющее напряжение: 24 В постоянного тока (DC)
• Диапазон входного управляющего сигнала: 4–20 мА - стандартный промышленный аналоговый сигнал
• Диапазон рабочего напряжения нагрузки: 24–280 В переменного тока
• Способ монтажа: на монтажную плату (PCB)
• Подключение: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпус или щит
• Количество силовых контактов: 0 - реле работает без механических контактов

Совместимость и монтаж

Реле RTP-60-LA рассчитано на установку на печатную плату. Для работы необходим источник управляющего сигнала 4–20 мА с напряжением 24 В DC. Устройство не имеет встроенной защиты от перегрузок или КЗ - необходимо применять внешние предохранители и тепловые реле. Подключается к нагрузке через винтовые клеммы, которые выдерживают до 60 А. Убедитесь, что площадка на плате соответствует габаритам реле и обеспечивает достаточное теплоотведение.

Безопасность и стандарты

RTP-60-LA не имеет сертификатов, указанных в данных. Производитель EKF следует общепринятым промышленным нормам, однако для использования в официальных объектах проверьте соответствие местным требованиям (ГОСТ, IEC). Отсутствие степени защиты IP00 означает, что реле нельзя использовать вне защищённого корпуса - контакт с проводящими материалами или влагой недопустим.

Преимущества

• Бесконтактная коммутация исключает искрообразование, дуги и износ - повышает надёжность и срок службы
• Высокая скорость переключения - подходит для частых циклов (до нескольких тысяч в секунду)
• Плавное регулирование мощности по сигналу 4–20 мА - совместимо с большинством контроллеров и датчиков
• Низкий уровень ЭМИ - не создаёт помех в соседних цепях
• Отсутствие механических деталей снижает риск отказа от вибраций и ударов

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным напряжением 24–280 В AC
• Требует принудительного охлаждения при работе близко к максимальному току (60 А) - возможен перегрев без радиатора
• IP00 - обязательна установка в закрытом корпусе, исключающем доступ к токоведущим частям
• Не имеет встроенного защиты от перегрузки, КЗ или скачков напряжения - нужна внешняя аппаратура
• Чувствителен к перегрузкам сверх номинала - даже кратковременные импульсы выше 60 А могут вызвать выход из строя

Примеры использования

• Регулирование температуры в термических камерах через сигнал от PID-регулятора
• Управление скоростью вентиляторов в системах вентиляции
• Плавный запуск и контроль мощности нагревательных элементов в химическом оборудовании
• Интеграция в системы SCADA с использованием PLC, передающих сигнал 4–20 мА

Практические советы

• Обязательно используйте радиатор охлаждения при нагрузке более 30 А - особенно длительно работающие режимы
• Проверяйте полярность при подключении управляющего сигнала 24 В DC - неверная полярность приведёт к отказу
• Выбирайте предохранитель на 80–90 % от номинала реле (например, 50 А для 60 А) для защиты от перегрузок
• При монтаже на плату соблюдайте рекомендованную площадь медной дорожки - малая площадь вызывает перегрев
• Не подключайте емкостные или высокочастотные нагрузки - они могут вызывать ложные срабатывания
• Перед первым включением проверьте сигнал 4–20 мА мультиметром - некорректный сигнал приведёт к неполной коммутации
