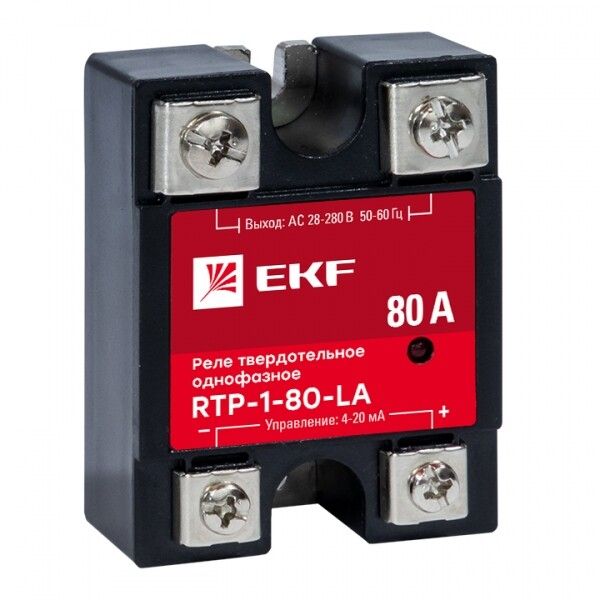

Реле твердотельное однофазное с регулированием 4-20мА RTP-80-LA EKF PROxima | rtp-1-80-la

Реле твердотельное однофазное с регулированием 4–20 мА RTP-80-LA от EKF - устройство для бесконтактной регулируемой коммутации нагрузок до 80 А в промышленных системах автоматизации. Модель RTP-80-LA совмещает функции переключения и аналогового управления, что делает её удобным решением для точного контроля мощности.

Назначение и область применения

Реле твердотельное RTP-80-LA предназначено для плавного регулирования мощности в цепях переменного тока с помощью сигнала 4–20 мА. Подходит для задач, где требуется изменение уровня энергии без механических переключений - например, управление нагревательными элементами, двигателями, освещением или насосами. Применяется в системах автоматизации технологических процессов на заводах, в тепловых пунктах, на конвейерах и в оборудовании с требованием к долговечности и отсутствию искр.

Технические характеристики

• Тип устройства: твердотельное реле (бесконтактное, на полупроводниках)
• Фазность: однофазное
• Номинальный ток нагрузки (AC-1): 80 А - для резистивных нагрузок (например, ТЭНы)
• Номинальный ток нагрузки (AC-3): 25 А - для индуктивных нагрузок (например, двигатели)
• Управление: аналоговый сигнал 4–20 мА, питание управляющей цепи - постоянный ток 24 В
• Диапазон входного напряжения: 24–280 В переменного тока - допускает работу при колебаниях сети
• Способ монтажа: на печатную плату (SMD/PCB), без корпуса
• Подключение: винтовые зажимы для силовой и управляющей цепей
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Количество силовых контактов: 0 - реле работает без механических контактов

Совместимость и монтаж

Реле RTP-80-LA рассчитано на монтаж на печатную плату. Для работы необходимо предусмотреть место на плате с соответствующими контактными площадками. Управляющий сигнал подаётся через два вывода - для 24 В DC и 4–20 мА. Силовые провода подключаются к двум другим выводам - они должны выдерживать ток до 80 А. Обязательно использовать термопасту и радиатор при работе близко к предельному току. Не подключать к цепям постоянного тока - реле предназначено исключительно для переменного тока.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Отсутствие механических контактов снижает риск возгорания от искр. Однако из-за степени защиты IP00 реле не защищено от пыли и влаги - его нельзя устанавливать вне герметичного корпуса. Работа при температуре выше +50 C требует активного охлаждения.

Преимущества

• Бесконтактная коммутация - нет износа, искр, шума и вибраций
• Высокая скорость переключения - подходит для импульсного управления
• Плавная регулировка мощности по сигналу 4–20 мА - точный контроль без ступенчатого включения
• Широкий диапазон рабочего напряжения (24–280 В) - устойчивость к просадкам и скачкам в сети
• Долгий срок службы - отсутствие движущихся деталей

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• IP00 - обязательна установка в защищённом корпусе
• При токе более 50 А необходим радиатор - саморегуляция тепла невозможна
• Чувствителен к перегрузкам по току - кратковременные пики свыше 80 А могут повредить полупроводники
• Не предназначен для частых включений/выключений при максимальной нагрузке - рекомендовано снижение нагрузки на 20% для длительной работы

Примеры использования

• Регулирование температуры в печах и сушильных камерах через ТЭНы
• Управление скоростью вентиляторов или насосов в системах охлаждения
• Контроль яркости LED-освещения в производственных помещениях
• Автоматизация процессов на конвейерах с плавным запуском двигателей
• Интеграция в системы PLC с аналоговым выходом 4–20 мА

Практические советы

• Выбирайте радиатор с достаточной теплоотдачей - при 80 А потребуется минимум 10 см² поверхности
• Проверьте полярность при подключении управляющего сигнала 24 В DC - неверная полярность выведет реле из строя
• Избегайте параллельного подключения нескольких RTP-80-LA на одну нагрузку - возможен дисбаланс тока
• При использовании с индуктивными нагрузками (двигатели) добавьте RC-цепь гашения переходных процессов
• Перед первым включением проверьте соответствие напряжения нагрузки и управляющего сигнала - не используйте 110 В вместо 220 В без учёта допуска
• Записывайте номер артикула RTP-80-LA и серию PROxima при заказе запчастей - другие модели EKF имеют отличные параметры управления
