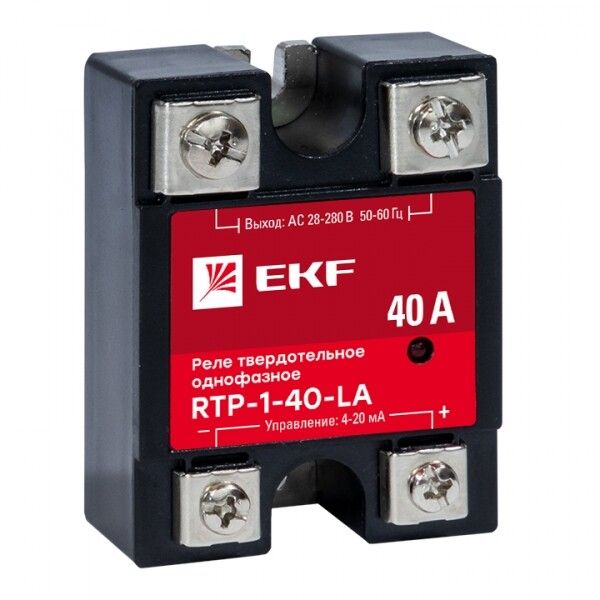

Реле твердотельное однофазное с регулированием 4-20мА RTP-40-LA EKF PROxima | rtp-1-40-la

Реле твердотельное однофазное с регулированием 4–20 мА RTP-40-LA от EKF - устройство для бесконтактной регулируемой коммутации нагрузки в промышленных системах автоматизации. Модель RTP-40-LA предназначена для точного управления мощностью на основе аналогового сигнала, что делает её удобным решением для задач, где важна плавная регулировка, а не просто включение/выключение.

Назначение и область применения

Реле твердотельное RTP-40-LA используется для управления нагрузкой переменного тока с помощью аналогового управляющего сигнала 4–20 мА. Подходит для задач, требующих плавного изменения мощности: регулирование температуры нагревательных элементов, управление скоростью двигателей, контроль освещения, работа с термостатами и PID-регуляторами. Применяется в системах автоматизации производственного оборудования, конвейерах, тепловых установках и других устройствах с высокими требованиями к надёжности и долговечности.

Технические характеристики

• Тип изделия: твердотельное реле (без механических контактов)
• Количество фаз: однофазное
• Номинальный ток нагрузки (AC-1): 40 А - для резистивной нагрузки (например, ТЭНы)
• Номинальный ток нагрузки (AC-3): 15 А - для индуктивной нагрузки (например, двигатели)
• Диапазон напряжения питания нагрузки: 24–280 В переменного тока
• Управляющее напряжение: 24 В постоянного тока
• Диапазон входного сигнала управления: 4–20 мА - стандартный промышленный аналоговый сигнал
• Способ монтажа: на печатную плату (SMD/PCB)
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпус или щит
• Количество силовых контактов: 0 - реле работает на полупроводниках, без механических контактов

Совместимость и монтаж

Реле RTP-40-LA рассчитано на монтаж на печатную плату. Для работы необходимо предусмотреть место на плате с соответствующими контактными площадками. Управление осуществляется через два входных вывода: один для +24 В DC, второй - для сигнала 4–20 мА. Выходные клеммы подключаются к нагрузке переменного тока до 280 В. Обязательно соблюдать полярность управляющего сигнала. Поскольку реле выделяет тепло при работе, рекомендуется использовать радиатор при токах выше 20 А. Отсутствие встроенной защиты (IP00) требует установки в закрытом корпусе или распределительном шкафу.

Безопасность и стандарты

Изделие соответствует общепринятым промышленным нормам безопасности для полупроводниковых устройств. Не имеет сертификатов UL, CE или IEC, указанных в данных - проверьте соответствие требованиям вашей системы перед применением в ответственных объектах. Работа с напряжением до 280 В требует соблюдения правил электробезопасности. Устройство не защищено от попадания пыли и влаги - запрещается использование вне герметичных корпусов.

Преимущества

• Бесконтактная коммутация исключает искрообразование, дуги и износ - повышает срок службы в условиях частых переключений
• Высокая скорость срабатывания - идеально для импульсного управления и ПИД-регулирования
• Плавная регулировка мощности по сигналу 4–20 мА - вместо дискретного включения/выключения
• Низкий уровень ЭМИ - не создаёт помех в соседних цепях
• Надёжность в вибрационных средах - отсутствие движущихся деталей снижает риск отказа

Ограничения применения

• Не подходит для постоянного тока - работает только с переменным напряжением (AC)
• Требует принудительного охлаждения при нагрузке свыше 20 А - без радиатора возможен перегрев
• IP00 - нельзя использовать во влажной, пыльной или открытой среде
• Чувствителен к скачкам напряжения - рекомендуется установка RC-цепочки или TVS-диода на выходе при индуктивных нагрузках
• Не имеет встроенного защиты от КЗ - необходима внешняя предохранительная аппаратура

Примеры использования

• Регулирование температуры в термокамере через PID-регулятор, подающий сигнал 4–20 мА на RTP-40-LA
• Управление яркостью LED-освещения на производстве с использованием контроллера с аналоговым выходом
• Плавный пуск и регулировка оборотов маломощного асинхронного двигателя (до 15 А)
• Автоматизация процесса нагрева в химических реакторах с контролем по датчику температуры

Практические советы

• Выбирайте радиатор с достаточным тепловым сопротивлением - для 40 А потребуется минимум 1,5 C/Вт
• Проверяйте совпадение уровня сигнала 4–20 мА с выходом вашего контроллера - некорректный сигнал вызывает неверное управление
• При подключении индуктивной нагрузки (двигатели, катушки) обязательно используйте гашение переходных процессов - RC-цепочка или MOV-варистор
• Не забывайте про заземление корпуса, в который установлено реле - даже при IP00 это важно для EMC
• RTP-40-LA - часть серии PROxima от EKF; другие модели этой серии имеют аналогичную логику управления, но разные токовые классы - можно масштабировать систему
