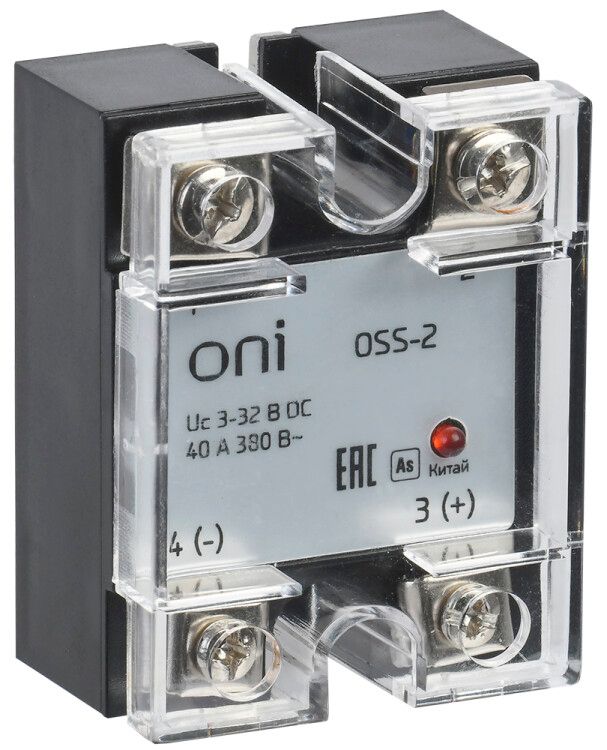

Реле твердотельное OSS-2 40А 380В AC 3-32В DC ONI | OSS-2-3-40-B IEK

Реле твердотельное OSS-2 40А 380В AC 3-32В DC - это бесконтактное устройство для включения и выключения нагрузок до 40 А при напряжении 380 В переменного тока. Управление осуществляется сигналом постоянного тока от 3 до 32 В, что делает его совместимым с большинством промышленных контроллеров. Артикул oss-2-3-40-b относится к серии OSS-2 от бренда ONI (IEK) и предназначен для применений, где важна надёжность, скорость и отсутствие шума.

Назначение и область применения

Реле твердотельное OSS-2 40А 380В AC 3-32В DC используется для коммутации мощных нагрузок без механических контактов. Подходит для частых включений/выключений, где обычные электромагнитные реле изнашиваются быстрее. Применяется в системах автоматизации: управление нагревательными элементами, насосами, светильниками, двигателями малой мощности, конвейерами и другим оборудованием с активной или индуктивной нагрузкой.

Технические характеристики

• Напряжение нагрузки: 380 В переменного тока (AC)
• Номинальный ток нагрузки: 40 А (класс AC-1 - активная нагрузка)
• Напряжение управления: 3–32 В постоянного тока (DC)
• Тип управления: постоянный ток (DC)
• Количество фаз: одна
• Количество выходных контактов: один нормально открытый (НО)
• Способ монтажа: на печатную плату (SMD-тип)
• Тип подключения: винтовые зажимы для проводов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле твердотельное OSS-2 40А 380В AC 3-32В DC монтируется на печатную плату через винтовые клеммы. Для подключения входа управления используйте провода сечением до 1,5 мм2; для нагрузки - до 4 мм2. Обязательно соблюдайте полярность при подаче сигнала управления: положительный потенциал подаётся на контакт +U, отрицательный - на –U. Монтаж требует свободного доступа к радиатору - устройство греется при работе, особенно при нагрузках выше 20 А. Не рекомендуется установка в замкнутых корпусах без принудительного охлаждения.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Гарантированная изоляция между цепью управления и силовой частью обеспечивает безопасную работу при напряжениях до 380 В. Сертифицировано в соответствии с международными стандартами IEC 60947-4-3 для твердотельных реле. Отсутствие дуги и искрения снижает риск возгорания во взрывоопасных средах, однако сам прибор не имеет специальной защиты от взрыва (Ex-сертификат отсутствует).

Преимущества

• Бесшумная работа - нет механических контактов, которые щелкают при включении
• Высокая скорость переключения - время срабатывания менее 1 мс
• Долгий срок службы - отсутствие износа контактов позволяет выполнять миллионы операций
• Устойчивость к вибрациям и ударам - идеально для мобильного и промышленного оборудования
• Широкий диапазон управления - работает с любыми DC-сигналами от 3 до 32 В, включая PLC, микроконтроллеры и датчики

Ограничения применения

• Не подходит для коммутации емкостных нагрузок (например, больших конденсаторов) - возможен импульсный ток, превышающий допустимый
• Имеет паразитный ток утечки при выключенном состоянии - не применяйте там, где требуется полное отключение (например, в цепях безопасности)
• Требует теплоотвода при нагрузках свыше 20 А - без радиатора возможен перегрев и отказ
• Чувствителен к скачкам напряжения в сети - рекомендуется использование RC-цепочки или MOV-защиты на выходе
• Не рассчитан на работу с постоянным током на выходе - только переменный (AC)

Примеры использования

• Управление ТЭНами в термокамерах и сушилках
• Переключение освещения в промышленных помещениях по расписанию
• Контроль работы вентиляторов в ЧПУ-станках
• Автоматическое включение/выключение насосов в системах водоснабжения
• Интеграция в системы SCADA и HMI с использованием PLC с DC-выходами

Практические советы

• Обязательно устанавливайте радиатор при нагрузке более 20 А - даже если в документации указано, что можно работать без него, реальная долговечность значительно возрастает с охлаждением
• Подключите параллельно выходу реле TVS-диод или MOV для защиты от высокочастотных помех и скачков напряжения
• Проверьте соответствие напряжения управления вашему контроллеру - некоторые устройства дают 5 В, другие - 24 В; реле OSS-2 принимает любой сигнал в пределах 3–32 В
• При монтаже на плату не затягивайте винты слишком сильно - есть риск повредить выводы
• Не используйте реле в условиях повышенной влажности без герметизации - хотя IP-класс не указан, внутренняя начинка чувствительна к конденсату
