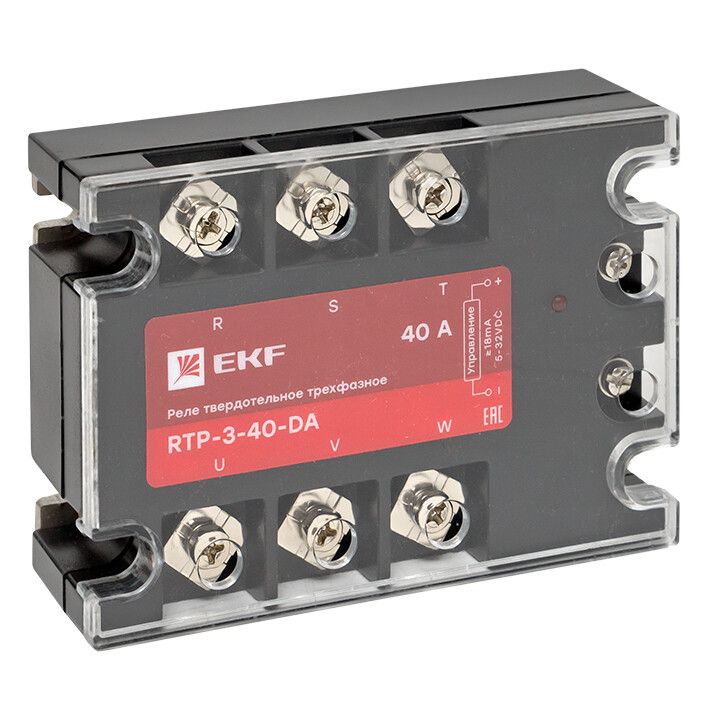

Реле твердотельное трехфазное RTP-40-DA PROxima | rtp-3-40-da EKF

Реле твердотельное трехфазное RTP-40-DA от EKF - устройство для бесконтактной коммутации трёхфазных нагрузок до 40 А. Подходит для автоматизации оборудования, где важна надёжность, долгий срок службы и отсутствие механического износа.

Назначение и область применения

Реле твердотельное трехфазное RTP-40-DA используется для включения и выключения трёхфазных нагрузок без механических контактов. Применяется там, где требуется частое переключение, высокая надёжность и отсутствие искр: станки с ЧПУ, нагревательные элементы, насосы, конвейеры, системы вентиляции и другие промышленные устройства с резистивными или слабоиндуктивными нагрузками.

Технические характеристики

• Тип изделия: твердотельное реле (полупроводниковое)
• Количество фаз: 3
• Номинальный ток AC-1: 40 А - максимальная нагрузка для резистивных цепей (например, ТЭНы)
• Номинальный ток AC-3: 8 А - допустимый ток для индуктивных нагрузок (например, двигатели)
• Напряжение питания цепи управления: 3–32 В постоянного тока
• Тип тока управления: постоянный ток (DC)

Реле не имеет движущихся деталей - коммутация осуществляется за счёт полупроводниковых компонентов. Это исключает механический износ и снижает уровень ЭМП.

Совместимость и монтаж

Реле твердотельное трехфазное RTP-40-DA устанавливается на DIN-рейку 35 мм. Для работы необходимо подключение трёх фаз переменного тока (L1, L2, L3) и нуля (N) к выходным клеммам. Управляющее напряжение подаётся на входные клеммы + и –. Обязательно соблюдать полярность управления - неверное подключение не повредит реле, но не вызовет срабатывание.

Необходимо обеспечить теплоотвод: при работе близко к предельному току рекомендуется установка радиатора. Без него возможен перегрев и отказ при длительной нагрузке выше 20 А.

Безопасность и стандарты

Реле соответствует требованиям международных норм для промышленной автоматики. Напряжение управления 3–32 В DC безопасно для работы с PLC, контроллерами и датчиками низкого напряжения. Отсутствие дуги делает его подходящим для взрывоопасных зон класса II (при условии правильной установки в корпусе IP54 и выше).

Преимущества

• Бесконтактная коммутация - нет искр, дуги, шума и механического износа
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Долгий срок службы - десятки миллионов циклов
• Устойчивость к вибрациям и ударным нагрузкам
• Поддержка широкого диапазона управляющего напряжения (3–32 В DC) - совместимо с большинством контроллеров

Ограничения применения

• Не предназначено для коммутации емкостных нагрузок (конденсаторы, светодиодные драйверы)
• Запрещена работа при температуре выше +60 C без радиатора
• Индуктивные нагрузки (двигатели) должны быть ниже 8 А - превышение вызывает пробой полупроводников
• Не работает с переменным током на входе управления - только постоянный ток
• При отключении индуктивной нагрузки может возникнуть обратное напряжение - требуются внешние RC-цепочки или TVS-диоды

Примеры использования

• Управление трёхфазным ТЭНом в термической печи (нагрузка до 40 А, AC-1)
• Включение/выключение трёхфазного асинхронного двигателя мощностью до 1,5 кВт (нагрузка ≤8 А, AC-3)
• Переключение группы светильников с галогенными лампами через PLC
• Автоматическое регулирование скорости вращения вентиляторов в системах охлаждения

Практические советы

• Выбирайте реле с запасом по току: для двигателей используйте только 20 % от максимума AC-1 (т.е. 8 А вместо 40 А)
• Обязательно проверяйте посадочные размеры перед монтажом - реле RTP-40-DA рассчитано на стандартную DIN-рейку 35 мм
• При использовании в условиях повышенной влажности или пыли - устанавливайте в закрытые щиты с защитой IP54+
• Для защиты от скачков напряжения при отключении двигателей - параллельно нагрузке подключите RC-демпфер (R=100 Ом, C=0,1 мкФ)
• Не заменяйте реле RTP-40-DA обычным электромагнитным - даже при одинаковом токе, срок службы будет в 10–100 раз меньше
