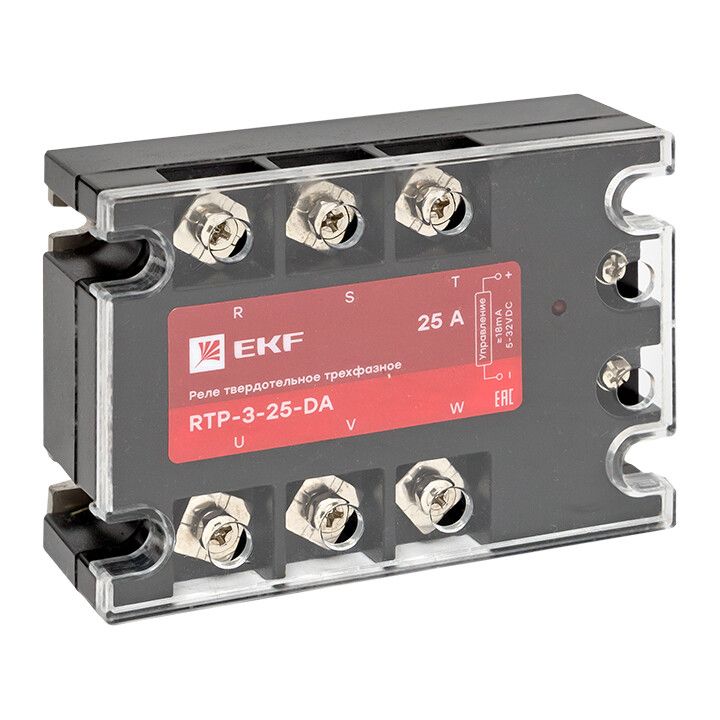

Реле твердотельное трехфазное RTP-25-DA PROxima | rtp-3-25-da EKF

Реле твердотельное трехфазное RTP-25-DA от EKF - устройство для бесконтактной коммутации трёхфазных нагрузок до 25 А. Подходит для автоматизации промышленного оборудования, где важна надёжность, долгий срок службы и отсутствие механического износа. Артикул rtp-3-25-da соответствует серии PROxima.

Назначение и область применения

Реле твердотельное трехфазное RTP-25-DA используется для включения и выключения трёхфазных нагрузок без механических контактов. Применяется там, где требуется частое переключение, высокая надёжность и отсутствие искр: станки, насосы, нагревательные элементы, конвейеры, системы вентиляции и другие устройства с резистивными или слабоиндуктивными нагрузками.

Технические характеристики

• Тип изделия: твердотельное реле (полупроводниковое, без движущихся частей)
• Количество фаз: три - управляет всеми тремя проводами трёхфазной сети одновременно
• Номинальный ток AC-1: 25 А - максимальный ток для резистивных нагрузок (например, ТЭНы, лампы накаливания)
• Номинальный ток AC-3: 5 А - допустимый ток для индуктивных нагрузок (электродвигатели, трансформаторы), где возможны броски тока при запуске
• Напряжение питания цепи управления: 3–32 В постоянного тока - совместимо с большинством PLC, контроллеров и датчиков
• Тип тока управления: постоянный ток - требует DC-источника, не работает на переменном напряжении

Совместимость и монтаж

Реле твердотельное RTP-25-DA устанавливается на DIN-рейку 35 мм. Для подключения нагрузки используются клеммы L1/L2/L3 (выход) и N (нейтраль, если нужна). Управляющее напряжение подаётся на входы + и – управления. Обязательно соблюдать полярность: неверная подача 3–32 В DC не повредит реле, но оно не будет работать. Монтировать необходимо в хорошо вентилируемом месте - при работе реле греется, особенно при нагрузках выше 15 А. Рекомендуется использовать радиатор, если нагрузка близка к пределу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Произведено в рамках серийной линейки PROxima от EKF, которая прошла испытания на соответствие международным нормам IEC/EN 60947-4-3. Нет открытых контактов - исключён риск поражения током при обслуживании в рабочем состоянии.

Преимущества

• Нет механических контактов - не изнашивается, не подгорает, не окисляется
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Отсутствие искр и дуги - безопасно во взрывоопасных зонах и вокруг легковоспламеняющихся материалов
• Малый уровень ЭМИ - не создаёт помех другому оборудованию
• Долгий срок службы - десятки миллионов циклов работы

Ограничения применения

• Не предназначено для коммутации сверхиндуктивных нагрузок (большие двигатели, мощные соленоиды) - при превышении AC-3 (5 А) возможен выход из строя
• Не работает с переменным током управления - требует именно постоянного тока 3–32 В
• Генерирует тепло при работе - нельзя монтировать в герметичных корпусах без охлаждения
• Не имеет видимой индикации состояния - рекомендуется подключить внешний индикатор
• Не отключает питание полностью - есть малый ток утечки (до 10 мА), что важно для чувствительных цепей

Примеры использования

• Управление трёхфазным нагревателем в термической печи через PLC
• Включение/выключение трёхфазного насоса в системе охлаждения
• Переключение режимов работы конвейера с частотным регулятором
• Автоматическое включение освещения на производстве по сигналу с датчика движения

Практические советы

• Выбирайте реле с запасом по току: для двигателей используйте только AC-3 (5 А), даже если двигатель потребляет 4 А - учтите пусковые токи
• Обязательно установите радиатор, если нагрузка превышает 15 А - иначе реле перегреется и выйдет из строя
• Подключайте защиту от скачков напряжения (варисторы) на выходе, особенно при индуктивных нагрузках
• Проверьте полярность управления перед первым включением - неверное подключение не повредит, но реле не сработает
• Для контроля состояния подключите LED-индикатор параллельно выходу - так вы сразу увидите, включено ли реле
