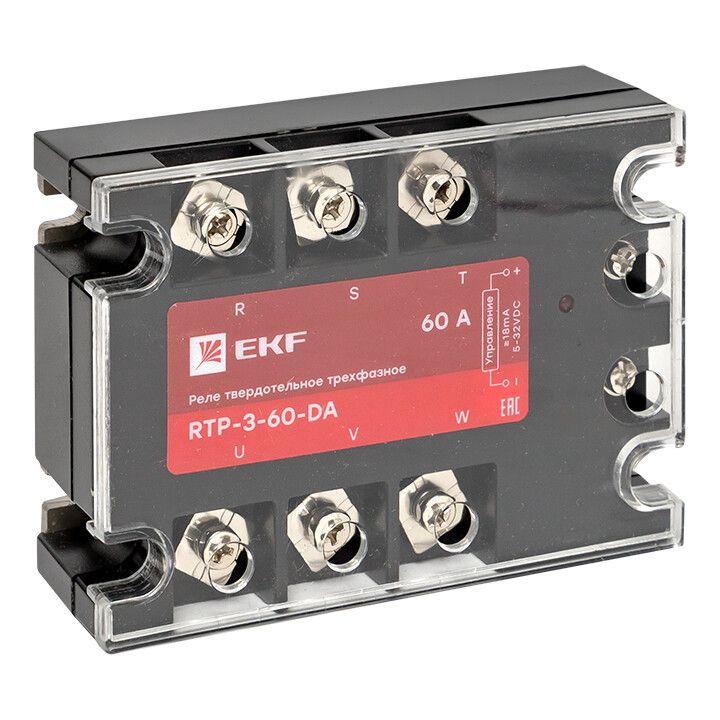

Реле твердотельное трехфазное RTP-60-DA PROxima | rtp-3-60-da EKF

Реле твердотельное трехфазное RTP-60-DA от EKF PROxima предназначено для бесконтактной коммутации трёхфазных нагрузок в промышленных системах автоматизации. Это надёжная замена механическим реле там, где важна долговечность, быстрое переключение и отсутствие искр.

Назначение и область применения

Реле твердотельное трехфазное RTP-60-DA используется для включения и выключения трёхфазных электроприёмников без механических контактов. Подходит для управления нагревательными элементами, двигателями малой мощности, насосами, компрессорами и другими устройствами с резистивной или слабоиндуктивной нагрузкой. Часто применяется в системах автоматического контроля на конвейерах, станках, тепловых установках и линиях упаковки.

Технические характеристики

• Тип изделия: твердотельное реле (полупроводниковое, без движущихся частей)
• Количество фаз: 3
• Номинальный ток AC-1: 60 А - максимальный ток при резистивной нагрузке (например, ТЭНах)
• Номинальный ток AC-3: 12 А - допустимый ток при индуктивной нагрузке (например, электродвигатели)
• Напряжение питания цепи управления: 3–32 В постоянного тока - совместимо с большинством PLC, контроллеров и датчиков
• Тип тока управления: постоянный ток (DC)

Совместимость и монтаж

Реле твердотельное трехфазное RTP-60-DA монтируется на DIN-рейку шириной 35 мм. Для подключения нагрузки используются три пары клемм L1-L4, L2-L5, L3-L6 - каждая пара соответствует одной фазе. Управляющее напряжение подаётся на два входных контакта (+ и –). Обязательно соблюдать полярность управления. Максимальная температура окружающей среды - до +60 C; при работе на пределе тока требуется принудительное охлаждение или снижение нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC/EN 60947-4-3 для твердотельных реле. Защита от перегрузок и КЗ не предусмотрена - необходимо использовать внешние предохранители или автоматы. Напряжение изоляции между управляющей и силовой цепью - более 2500 В, что исключает пробой даже при импульсных помехах.

Преимущества

• Отсутствие искр и дуги - безопасно во взрывоопасных зонах и вокруг легковоспламеняющихся материалов
• Высокая скорость переключения - до нескольких тысяч операций в секунду
• Долгий срок службы - нет износа контактов, ресурс зависит только от температурного режима
• Малый уровень ЭМИ - не создаёт помех радиоэлектронике
• Устойчивость к вибрациям - идеально для мобильного оборудования и станков

Ограничения применения

• Не подходит для высокочастотных переключений свыше 10 Гц при токе выше 12 А - возможен перегрев
• Не работает с емкостными нагрузками (конденсаторы, зарядные устройства)
• При длительной работе на 60 А требует радиатора или активного охлаждения
• Чувствителен к скачкам напряжения в сети - рекомендуется установка RC-цепочки или MOV-защиты
• Не предназначен для работы в условиях повышенной влажности без защиты корпуса

Примеры использования

• Управление трёхфазным ТЭНом в термической печи через сигнал от ПЛК
• Переключение направления вращения двигателя в системе конвейера
• Автоматическое включение группы освещения на производстве по расписанию
• Коммутация воздушного компрессора с пуском по таймеру

Практические советы

• Выбирайте реле твердотельное трехфазное RTP-60-DA с запасом по току - если нагрузка близка к 12 А (AC-3), лучше взять реле на 80–100 А, чтобы избежать перегрева
• Обязательно используйте теплоотводящую пластину или радиатор, особенно при работе >30 А
• Подключите защиту от перенапряжения (MOV) на выходе реле, если управляемая нагрузка имеет индуктивный характер
• Проверьте соответствие напряжения управления (3–32 В DC) вашему контроллеру - некоторые датчики дают лишь 5 В, этого достаточно
• Не забывайте про правильную маркировку проводов: управляющая цепь - отдельно от силовой, чтобы избежать наводок
