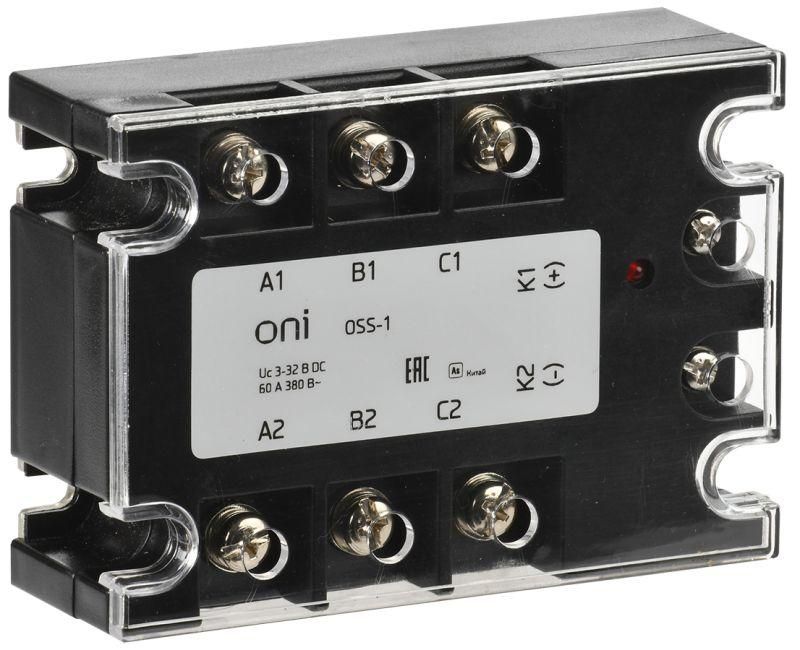

Реле твердотельное OSS-1 60А 380В AC 3-32В DC | OSS-1-3-60-B ONI IEK

Реле твердотельное OSS-1 60А 380В AC 3-32В DC - устройство для бесконтактного включения и выключения трёхфазной нагрузки до 60 А. Подходит для автоматизации оборудования, где важна надёжность, долговечность и отсутствие шума. Производится брендом ONI (IEK), артикул oss-1-3-60-b.

Назначение и область применения

Реле твердотельное OSS-1 60А 380В AC 3-32В DC используется для коммутации трёхфазных нагрузок переменного тока - например, нагревательных элементов, двигателей, освещения. Применяется там, где требуется частое включение/выключение, высокая износостойкость и отсутствие механического износа. Особенно эффективно в системах с высокими требованиями к бесшумности: станках, конвейерах, системах управления технологическими процессами.

Технические характеристики

• Номинальный ток: 60 А (AC-1) - способно выдерживать постоянную нагрузку до этой величины без перегрузки.
• Напряжение нагрузки: до 380 В AC - работает в трёхфазных сетях промышленного стандарта.
• Управление: постоянный ток 3–32 В DC - совместимо с большинством PLC, контроллеров и датчиков с выходом на постоянном токе.
• Фазность: трёхфазное - управляет всеми тремя проводами нагрузки одновременно.
• Количество контактов: один набор переключающих контактов (НО) - замыкающий контакт, без размыкающего.
• Способ монтажа: на печатную плату - требует установки в корпусе или на DIN-рейке через переходную плату.
• Подключение: винтовые зажимы - обеспечивают надёжный контакт, подходят для многожильных и одножильных проводов.
• Гарантия: 12 месяцев - соответствует стандартам качества производителя ONI.

Совместимость и монтаж

Реле твердотельное OSS-1 60А 380В AC 3-32В DC монтируется исключительно на печатную плату. Для удобства сборки рекомендуется использовать специальные адаптеры или платы с DIN-рейкой. Учитывайте габариты устройства - он не предназначен для прямого крепления на стену или шасси без дополнительной основы. Подключение входа управления осуществляется к цепи постоянного тока 3–32 В; выход - к трём фазам нагрузки. Обязательно соблюдайте полярность при подаче сигнала управления.

Безопасность и стандарты

Произведено в соответствии с требованиями производителя ONI (IEK) к качеству и безопасности. Соответствует нормам для промышленного электрооборудования. Отсутствуют явные указания на сертификаты (например, CE, UL), поэтому перед использованием в регулируемых отраслях проверьте соответствие местным нормам. Не имеет защиты от перегрузки по току - внешняя защита (плавкий предохранитель, тепловое реле) обязательна.

Преимущества

• Бесшумная работа - нет механических контактов, которые щелкают при включении.
• Высокая скорость переключения - реакция за микросекунды, идеально для импульсного управления.
• Долгий срок службы - отсутствие искрения и механического износа увеличивает ресурс в десятки раз по сравнению с электромагнитными реле.
• Стойкость к вибрациям - подходит для мобильных и транспортируемых установок.
• Широкий диапазон управления - 3–32 В DC обеспечивает совместимость с большинством современных контроллеров.

Ограничения применения

• Не допускается использование для коммутации индуктивных нагрузок без демпферных цепей - возможен пробой полупроводниковых элементов при отключении двигателей или катушек.
• Требуется теплоотвод - при работе на максимальном токе (60 А) необходимо применять радиатор или принудительное охлаждение, особенно в закрытых корпусах.
• Нет функции защиты от КЗ или перегрузки - обязательно используйте внешнюю защиту.
• Не подходит для постоянного тока на выходе - только переменный ток 50/60 Гц.
• Чувствителен к перенапряжениям - рекомендовано подключение TVS-диодов или RC-цепей на входе.

Примеры использования

• Управление трёхфазными ТЭНами в термических камерах.
• Переключение нагревательных элементов в пластиковой формовке.
• Коммутация светильников в системах аварийного освещения.
• Интерфейс между PLC и трёхфазным насосом или вентилятором.
• Автоматизация линий конвейеров с частым запуском/остановом.

Практические советы

• Обязательно выбирайте радиатор с достаточной площадью поверхности - при 60 А температура корпуса может достигать 90 C без охлаждения.
• Проверяйте посадочные размеры платы перед заказом - монтаж на PCB требует точного соответствия отверстий и дорожек.
• Для длительной работы на пределе тока (50–60 А) снижайте нагрузку на 15–20 %, чтобы продлить срок службы.
• Используйте фильтры помех на входе управления - слаботочные сигналы чувствительны к ЭМИ от силового оборудования.
• При замене старого электромагнитного реле учтите, что твердотельное не создаёт дуги - это безопаснее, но требует более жестких условий охлаждения.
