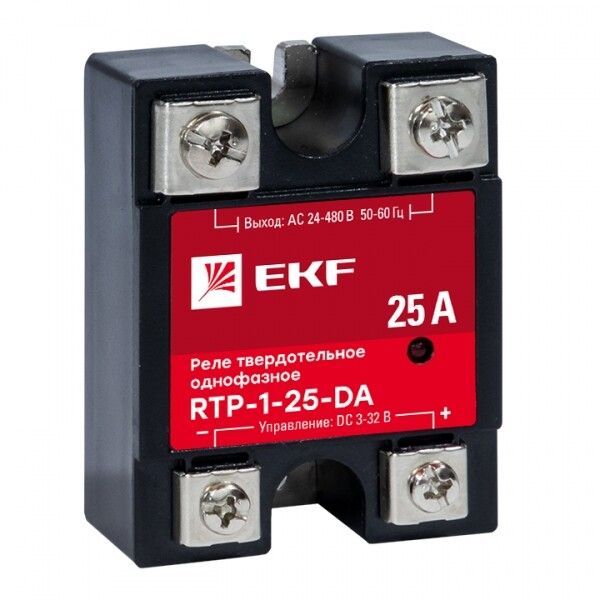

Реле твердотельное однофазное RTP-25-DA EKF PROxima | rtp-1-25-da

Реле твердотельное однофазное RTP-25-DA от EKF - это бесконтактное устройство для коммутации переменного тока в промышленных системах. Модель RTP-25-DA предназначена для работы с нагрузками до 25 А, управляется сигналом постоянного тока и монтируется на печатную плату. Благодаря отсутствию механических контактов, RTP-25-DA надежно работает в условиях высокой частоты переключений.

Назначение и область применения

Реле твердотельное однофазное RTP-25-DA используется для включения и выключения нагрузок переменного тока без механических контактов. Подходит для управления нагревательными элементами, насосами, светильниками, маломощными двигателями и другими резистивными или слабоиндуктивными нагрузками. Часто применяется в автоматизированных системах: станках, конвейерах, системах теплоснабжения, где важна долговечность и быстрый отклик.

Технические характеристики

• Тип тока: Переменный (AC) - коммутирует нагрузку переменного тока;
• Количество фаз: Однофазное - для сетей 220/380 В;
• Номинальный ток AC-1: 25 А - максимальный ток при резистивной нагрузке (например, ТЭНах);
• Номинальный ток AC-3: 10 А - допустимый ток при индуктивной нагрузке (например, двигатели);
• Номинальное напряжение: 24–480 В - совместимо с большинством промышленных сетей;
• Напряжение управления DC: 3–32 В - можно управлять от PLC, микроконтроллеров, датчиков;
• Диапазон входного напряжения: 24–280 В - рабочий интервал для сигнала управления;
• Переключение через ноль: Да - снижает помехи и ударные токи при включении;
• Способ монтажа: На печатную плату - требует установки в корпусе или щите с доступом к контактам;
• Тип подключения: Винтовые зажимы - надежное соединение проводов;
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в закрытом корпусе;
• Количество силовых контактов: 0 - твердотельное исполнение, нет движущихся деталей.

Совместимость и монтаж

Реле RTP-25-DA рассчитано на монтаж на печатную плату. Для правильной установки необходимо соблюдать габариты и расположение выводов, указанные в документации производителя. Управление осуществляется постоянным током 3–32 В - подключается к выходам контроллеров, модулей ввода-вывода или кнопочных постов с соответствующим уровнем напряжения. Нагрузка подключается к выходным клеммам реле через винтовые зажимы. Обязательно использовать предохранители на линии нагрузки (до 32 А) для защиты от КЗ. Установка возможна только внутри электрошкафа с достаточным охлаждением - при длительной работе на пределе тока необходим радиатор.

Безопасность и стандарты

Реле RTP-25-DA соответствует требованиям безопасности для промышленного оборудования. Отсутствие дуги и искр делает его безопасным во взрывоопасных средах, если установлено в герметичном корпусе. Однако степень защиты IP00 требует обязательного размещения в защищённом шкафу. Не предназначен для использования вне помещений или в местах с повышенной влажностью, пылью или химическими воздействиями.

Преимущества

• Бесконтактная коммутация - исключает износ, искрообразование и шум;
• Высокая скорость переключения - до нескольких тысяч операций в секунду;
• Устойчивость к вибрациям - нет подвижных частей, что важно для мобильного оборудования;
• Переключение через ноль - минимизирует импульсы тока и ЭМИ при включении;
• Широкий диапазон управления - совместим с большинством современных контроллеров;
• Долгий срок службы - в десятки раз выше, чем у электромеханических реле.

Ограничения применения

• Не подходит для коммутации емкостных нагрузок (конденсаторы) - риск броска тока;
• Имеет паразитное сопротивление - при включенном состоянии есть небольшое падение напряжения (~1.5 В), вызывающее нагрев;
• Требует теплоотвода при работе на токе более 15 А - без радиатора возможен перегрев и отказ;
• IP00 - нельзя использовать в открытых или сырых помещениях без внешней защиты;
• Чувствителен к перенапряжениям - рекомендуется установка RC-цепочки или MOV-защиты на выходе;
• Не коммутирует постоянный ток - только переменный.

Примеры использования

• Управление ТЭНами в термокамерах и сушилках;
• Включение/выключение освещения в автоматических системах;
• Коммутация маломощных двигателей в конвейерных линиях;
• Управление клапанами и пневматикой через реле-регуляторы;
• Интеграция в системы сбора данных с PLC - благодаря низкому току управления.

Практические советы

• Выбирайте радиатор для работы на токе выше 15 А - даже при 20 А без охлаждения реле может выйти из строя;
• Проверьте соответствие напряжения управления (3–32 В DC) вашему контроллеру - недостаточное напряжение приведёт к невключению;
• Подключайте предохранитель на линии нагрузки - типовой номинал 25–32 А, класс gG;
• Для индуктивных нагрузок (двигатели, катушки) используйте TVS-диод или RC-фильтр на выходе реле для защиты от самоиндукции;
• При использовании в системах с частыми включениями - убедитесь, что температура окружающей среды не превышает +55 C;
• RTP-25-DA - это компонент, а не готовое устройство. Он должен быть установлен в распределительный щит с защитой от случайного прикосновения.
