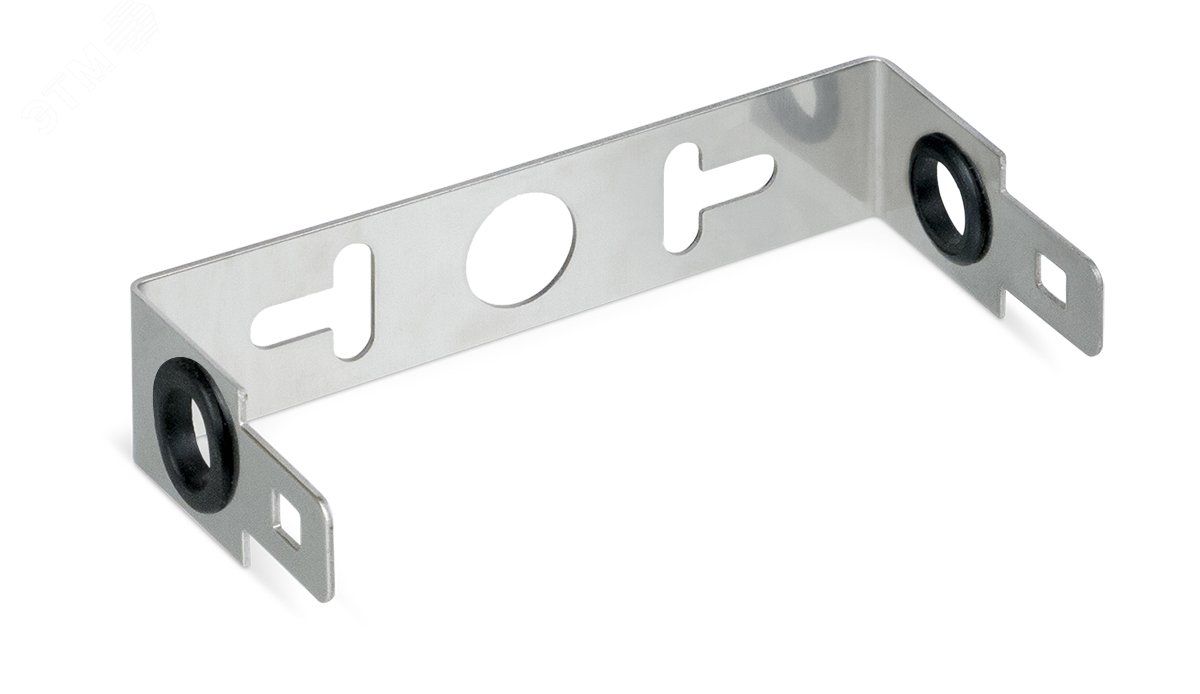

Рама (монтажный хомут) FW-10 глубиной 50мм для крепления 1-го плинта типа Krone Cabeus 7242c

Рама (монтажный хомут) глубиной 50 мм для крепления плинта Krone, Krone Cabeus - это элемент крепления, предназначенный для фиксации десятипарных плинтов Krone на стене. Артикулы 7242c и fw-10 обеспечивают надёжную механическую поддержку и одновременно выполняют функцию заземления всей системы.

Назначение и область применения

Рама (монтажный хомут) глубиной 50 мм для крепления плинта Krone, Krone Cabeus используется для установки на стене десятипарных плинтов серии Krone. Она обеспечивает жёсткое крепление и передаёт потенциал заземления от плинтов к стеновой поверхности через точку монтажа. Применяется в телекоммуникационных шкафах, распределительных щитах, серверных помещениях и других местах, где требуется компактная и защищённая организация кабельной трассы.

Технические характеристики

• Глубина рамы: 50 мм - соответствует габаритам стандартного 10-парного плинта Krone;
• Материал: металлический профиль с покрытием, обеспечивающим проводимость для заземления;
• Тип крепления: настенное, с использованием крепёжных отверстий;
• Поддерживаемые изделия: плинты Krone 10-парные;
• Функция: механическая фиксация + электрическое заземление системы.

Совместимость и монтаж

Рама (монтажный хомут) глубиной 50 мм для крепления плинта Krone, Krone Cabeus совместима исключительно с плинтами Krone 10-парного исполнения. Установка производится на вертикальную поверхность с помощью саморезов или дюбелей. После закрепления рамы на стену, плинт вставляется внутрь и фиксируется механически. Электрический контакт между рамой и плинтом возникает автоматически благодаря контакту металлических поверхностей - это обеспечивает заземление всей сборки без дополнительных проводов.

Безопасность и стандарты

Изделие реализует принцип заземления в соответствии с требованиями к организации экранированных телекоммуникационных систем. Хотя явного указания стандарта в данных нет, конструкция соответствует практикам, рекомендованным IEC 61918 и EN 50174 для заземления кабельных каналов. Отсутствие изоляции на контактных поверхностях - намеренная конструктивная особенность для обеспечения низкого переходного сопротивления.

Преимущества

• Устраняет необходимость в отдельном проводе заземления - система заземляется через корпус рамы;
• Экономит время монтажа: одна операция - крепление рамы - решает задачи фиксации и заземления;
• Обеспечивает равномерное распределение потенциала по всем плинтам, установленным на одной раме;
• Стандартная глубина 50 мм гарантирует плотное прилегание плинта без люфта.

Ограничения применения

• Не подходит для плинтов другого размера - например, 6-парных или 20-парных;
• Требует наличия прочной основы (бетон, кирпич, металл); не применяется на гипсокартоне без усиленной подложки;
• Не предназначен для внешней установки - отсутствует защита от влаги и перепадов температур;
• Заземление работает только при наличии электрического контакта между рамой и стеной - необходимо проверить целостность цепи после монтажа.

Примеры использования

• Установка в серверной комнате: несколько рам с плинтами Krone организуют кабельную трассу для сетевых соединений;
• Телефонная станция: использование нескольких единиц для группового крепления плинтов вдоль стены;
• Офисные сети: монтаж в коридорах или технических шкафах для удобного доступа к коммутационным точкам.

Практические советы

• Перед монтажом убедитесь, что стена имеет хорошую проводимость - если она окрашена или облицована, удалите слой краски/обоев в месте крепления рамы;
• Проверьте сопротивление заземления между рамой и заземляющей шиной после установки - допустимо до 0,1 Ом;
• Не используйте пластиковые дюбеля - они нарушают электрический контакт; выбирайте металлические крепления;
• При установке нескольких рам рядом - выравнивайте их по уровню, чтобы плинты располагались горизонтально и не испытывали боковых нагрузок.
