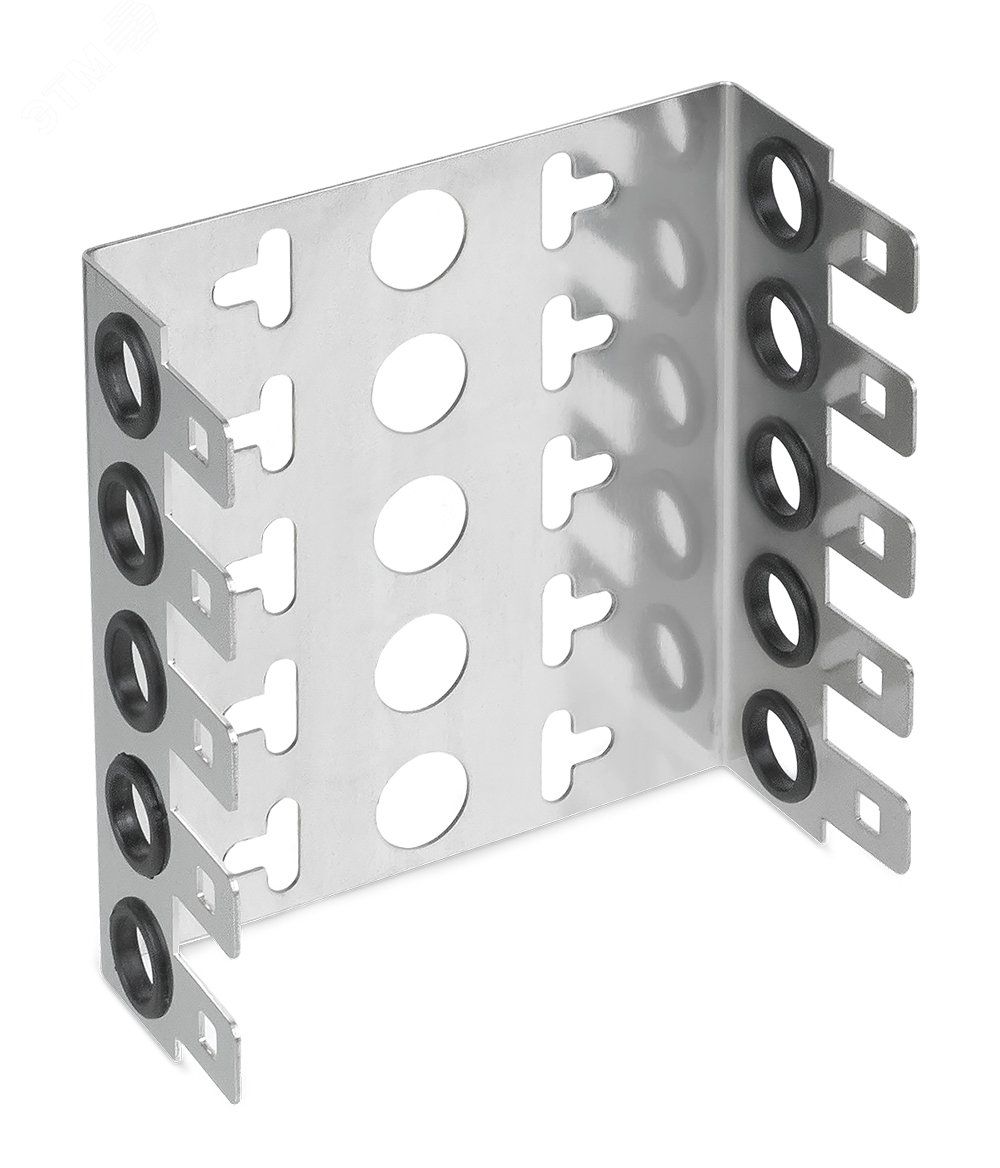

Рама (монтажный хомут) FW-50 глубиной 50мм для крепления 5-и плинтов типа Krone Cabeus 7240c

Рама (монтажный хомут) глубиной 50 мм для крепления 5 плинтов типа Krone от бренда Cabeus (артикулы fw-50 и 7240c) предназначена для компактного и надёжного крепления плинтов на стене, обеспечивая удобство сборки и заземление защищённых устройств.

Назначение и область применения

Рама (монтажный хомут) глубиной 50 мм для крепления 5 плинтов типа Krone используется для фиксации до пяти модульных плинтов стандарта Krone в одной точке. Подходит для монтажа в распределительных щитах, телекоммуникационных шкафах и на стенах в офисах, центрах обработки данных и промышленных объектах. Обеспечивает организованную и доступную разводку кабелей, снижает риск перегибов и повреждений.

Технические характеристики

• Глубина рамы: 50 мм - позволяет разместить плинты с сохранением свободного пространства для подключения и обслуживания;
• Количество плинтов: рассчитана на 5 единиц типа Krone (не более);
• Материал: прочная пластиковая основа с металлическими элементами для заземления;
• Фиксация: крепление на стену с помощью встроенных отверстий под саморезы или дюбели;
• Заземление: через металлический контакт рамы обеспечивается соединение с системой заземления при установке плинтов.

Совместимость и монтаж

Рама (монтажный хомут) глубиной 50 мм для крепления 5 плинтов типа Krone совместима исключительно с плинтами стандарта Krone. Установка выполняется в следующем порядке:

1. Прикрепите раму к стене с помощью крепёжных отверстий - рекомендуемый шаг между отверстиями не менее 80 мм;
2. Установите плинты в гнёзда рамы - они фиксируются механически без дополнительных креплений;
3. Подключите провода к плинтам, соблюдая цветовую маркировку и радиус изгиба;
4. Убедитесь, что металлическая часть рамы контактирует с заземляющим проводом системы - это необходимо для работы защиты.

Безопасность и стандарты

Рама (монтажный хомут) глубиной 50 мм для крепления 5 плинтов типа Krone соответствует требованиям к организации заземления в телекоммуникационных системах. Электрическая безопасность обеспечивается за счёт целостной металлической цепи между рамой и установленными плинтами. Применяется в соответствии с ГОСТ Р 50571 и IEC 61936 для низковольтных систем.

Преимущества

• Экономия места: одна рама заменяет пять отдельных креплений;
• Ускоренный монтаж: все плинты устанавливаются одновременно;
• Стабильность: жёсткая конструкция предотвращает люфт и смещение плинтов;
• Автоматическое заземление: не требует дополнительных проводов - контакт происходит при установке плинта;
• Лёгкий осмотр и обслуживание: все плинты видны и доступны без демонтажа.

Ограничения применения

• Не подходит для плинтов других типов (например, 110, D-sub, RJ45 с другими форм-факторами);
• Не предназначен для установки в условиях постоянного воздействия воды или высокой влажности - материал не имеет IP-защиты;
• Максимальное количество плинтов - 5; превышение нагрузки вызывает деформацию и потерю заземления;
• Не использовать в местах с частыми вибрациями без дополнительной фиксации.

Примеры использования

• Центр обработки данных: организация кросс-соединений на серверном этаже;
• Офисное помещение: монтаж телефонных и сетевых портов в одном месте;
• Производственный участок: подключение датчиков и контроллеров через плинты Krone;
• Аварийные системы связи: быстрая замена и диагностика каналов.

Практические советы

• Перед монтажом проверьте, чтобы плинты были полностью совместимы с Krone - отличаются размерами и фиксаторами;
• Используйте кабельные стяжки для фиксации входящих/выходящих кабелей - так снижается нагрузка на плинты;
• Обязательно проверяйте контакт заземления после установки: используйте тестер сопротивления между рамой и заземляющей шиной;
• При необходимости увеличить число портов - комбинируйте несколько рам, выравнивая их по уровню;
• Не затягивайте крепёж слишком сильно - это может треснуть корпус рамы.
