Рама угловая CQE В=2000 Ш/Г=400 DKC R5ACF2040 ДКС

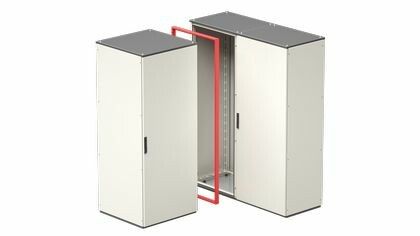

Рама для углового соединения CQE В=2000 Ш/Г=400 DKC - металлическая поворотная конструкция, предназначенная для преобразования двух линейных шкафов DKC в угловую сборку. Артикул r5acf2040 совместим с шкафами серии CQE высотой 2000 мм и габаритами 400×400 мм.

Назначение и область применения

Рама для углового соединения CQE В=2000 Ш/Г=400 DKC используется для создания угловых конфигураций из двух стандартных линейных шкафов CQE. Она позволяет соединить фасад одной секции с боковой стенкой другой, формируя прочный и герметичный угол без необходимости модификации корпусов. Применяется в системах автоматизации, на производстве, в центрах управления, где важна компактная и организованная расстановка оборудования.

Технические характеристики

• Тип изделия: рама для углового соединения
• Высота: 2000 мм
• Ширина / глубина: 400 мм
• Материал: металл
• Исполнение: поворотная - позволяет регулировать положение относительно смежного шкафа
• Цвет: 7035 (серый матовый)
• Совместима с сериями: CQE, RAM power

Совместимость и монтаж

Рама для углового соединения CQE В=2000 Ш/Г=400 DKC устанавливается исключительно на шкафы серии CQE с точными габаритами 2000×400×400 мм. Монтаж выполняется на переднюю панель одного шкафа; после этого второй шкаф крепится к боковой поверхности рамы. Все крепления стандартизированы - используются болты и направляющие, предусмотренные конструкцией CQE. Убедитесь, что шкаф, на который устанавливается рама, имеет свободную лицевую панель без установленных дверей или элементов управления.

Преимущества

• Не требует сверления или резки корпусов шкафов - сохраняет целостность и IP-защиту
• Поворотный механизм обеспечивает точную выравнивание углового соединения даже при небольших перекосах монтажной плоскости
• Стандартная цветовая гамма (7035) соответствует всем шкафам CQE, обеспечивая эстетическую однородность
• Усиленная металлическая конструкция выдерживает нагрузки от тяжелого оборудования внутри шкафов

Ограничения применения

• Подходит только для шкафов CQE с высотой 2000 мм и шириной/глубиной 400 мм - несовместима с другими размерами или сериями
• Не применяется для шкафов с уже установленными дверями на стороне монтажа - необходимо предварительно демонтировать дверь
• Не предназначена для наружной установки - не имеет повышенной защиты от влаги и пыли (не IP65/IP67)
• Запрещено использовать в качестве несущего элемента для внешних нагрузок (например, крепление труб, кабелей вне шкафа)

Примеры использования

• Угловые панели управления на производственных линиях - два шкафа с контроллерами образуют L-образную конфигурацию
• Центральные пункты управления в помещениях с ограниченным пространством - экономия площади за счет углового расположения
• Системы автоматизации в логистических комплексах - компактное размещение шкафов возле стен и колонн

Практические советы

• Перед монтажом проверьте, чтобы оба шкафа были одинаково выставлены по уровню - иначе рама будет деформироваться при затяжке
• При использовании в условиях вибрации рекомендуется дополнительно закрепить раму антивибрационными прокладками
• Не используйте раму для соединения более чем двух шкафов - она рассчитана только на парное угловое соединение
• Артикул r5acf2040 - единственный подходящий вариант для шкафов CQE 2000×400×400; другие размеры требуют других моделей
