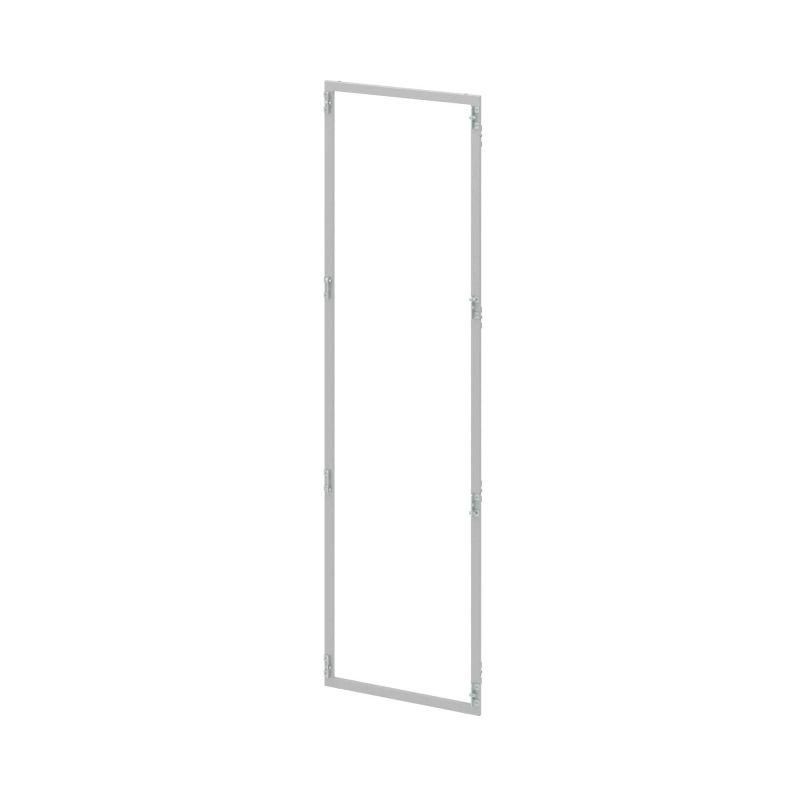

Рама для углового соединения шкафов CQE N, В=2000 Ш/Г=800 мм | R5NACF2080 DKC ДКС

Рама для углового соединения для шкафов CQE N, высота 2000 мм, ширина/глубина 800 мм от DKC (ДКС), артикул r5nacf2080, позволяет формировать угловые сборки из линейных шкафов без потери защиты и жесткости конструкции.

Назначение и область применения

Рама для углового соединения для шкафов CQE N используется для создания угловых конфигураций из двух линейных шкафов одинаковой модели. Применяется там, где необходимо экономить место или организовать компактную расстановку оборудования - например, в цехах, серверных помещениях, автоматизированных линиях. Угловое соединение сохраняет целостность корпуса и степень защиты IP55.

Технические характеристики

• Высота: 2000 мм
• Ширина / глубина: 800 мм
• Исполнение: поворотная рама - позволяет соединять шкафы под прямым углом
• Материал: металл - обеспечивает прочность и долговечность
• Цвет: 7035 (серый металлик)
• Степень защиты: IP55 - защищает от пыли и струй воды из любого направления
• Совместимость с 19-дюймовым оборудованием: да - внутренние крепления поддерживают стандартные рейки и монтажные платформы

Совместимость и монтаж

Рама совместима исключительно с пустыми каркасами шкафов CQE N той же высоты (2000 мм) и габарита (800×800 мм). Монтируется на переднюю стенку одного шкафа - после установки второй шкаф присоединяется перпендикулярно к боковой поверхности первого. Крепление осуществляется через предварительно подготовленные отверстия в каркасе. Не требует дополнительных инструментов кроме стандартного набора для сборки шкафов.

Безопасность и стандарты

Степень защиты IP55 соответствует требованиям IEC 60529. Обеспечивает безопасную работу в условиях повышенной запыленности и возможного воздействия воды - например, на производствах с мойкой оборудования или в зонах с частыми протирками. Напряжение и ток не регулируются - рама является механическим элементом и не проводит электроэнергию.

Преимущества

• Упрощает планирование пространства - позволяет использовать угол помещения эффективнее
• Не снижает уровень защиты шкафов - сохраняет IP55 на всей угловой сборке
• Поддерживает стандартный монтаж 19" оборудования внутри обоих шкафов
• Жесткая металлическая конструкция - минимизирует деформацию при нагрузках

Ограничения применения

• Не применяется с другими сериями шкафов - только с CQE N
• Не подходит для шкафов другой высоты (например, 2200 мм или 1600 мм)
• Не предназначен для наружной установки - хотя IP55 защищает от брызг, длительное воздействие осадков или прямого солнца недопустимо
• Требует наличия свободного фронта одного шкафа - нельзя установить между двумя уже нагруженными модулями

Примеры использования

• Автоматизация производства: два шкафа управления станком образуют L-образную группу рядом с рабочей зоной
• IT-инфраструктура: угловая сборка серверных шкафов в помещении с ограниченным пространством
• Электрооборудование: комбинированная система управления и питания в цеху с плотной расстановкой оборудования

Практические советы

• Перед монтажом проверьте, что оба шкафа имеют одинаковый тип каркаса - CQE N, без модификаций
• Убедитесь, что посадочные места на фасаде и боковине не заняты кабельными вводами или дверями - они должны быть свободны
• При использовании в условиях влажности регулярно проверяйте герметичность соединений - особенно вокруг рамы
• Не используйте раму как опору для тяжелого внешнего оборудования - она не рассчитана на дополнительные нагрузки сверх веса самого шкафа
• Артикул r5nacf2080 - единственный подходящий вариант для шкафов CQE N 2000×800; другие размеры требуют других моделей
