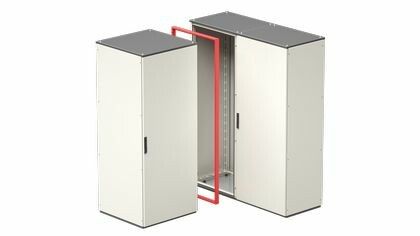

Рама угловая CQE В=1800 Ш/Г=600 DKC R5ACF1860 ДКС

Рама для углового соединения CQE В=1800 Ш/Г=600 DKC - металлическая поворотная конструкция, предназначенная для преобразования двух линейных шкафов DKC в угловую сборку. Артикул r5acf1860 совместим с шкафами серии CQE одинаковой высоты и габаритов, обеспечивает надёжное механическое и эстетическое соединение без необходимости модификации корпусов.

Назначение и область применения

Рама для углового соединения CQE В=1800 Ш/Г=600 DKC используется для создания угловых компоновок из двух стандартных шкафов CQE. Она позволяет соединить фасад одной единицы с боковой стенкой другой, формируя L-образную структуру. Применяется в системах автоматизации, распределительных пунктах, центрах управления и других местах, где важна экономия пространства и компактная организация оборудования.

Технические характеристики

• Высота: 1800 мм - соответствует стандартной высоте шкафов CQE;
• Ширина / Глубина: 600 мм - совместима с шкафами той же глубины и ширины;
• Материал: металл - обеспечивает жесткость и долговечность;
• Исполнение: поворотная - позволяет регулировать угол соединения между двумя шкафами;
• Цвет: 7035 (серый) - соответствует цветовой гамме серийных шкафов DKC;
• Тип изделия: рама для углового соединения - не является самостоятельным корпусом, требует наличия двух шкафов CQE.

Совместимость и монтаж

Рама для углового соединения CQE В=1800 Ш/Г=600 DKC устанавливается исключительно на шкафы серии CQE с параметрами 1800×600×600 мм. Монтаж выполняется на переднюю панель одного шкафа; после этого второй шкаф крепится перпендикулярно к боковой поверхности первой единицы через раму. Крепление осуществляется болтовыми соединениями, предусмотренные в конструкции рамы. Убедитесь, что оба шкафа имеют одинаковые размеры и тип крепления - использование с другими моделями невозможно.

Преимущества

• Не требует сверления или резки корпусов шкафов - сохраняет целостность и IP-защиту;
• Позволяет изменять направление сборки без замены основного оборудования;
• Обеспечивает единый внешний вид всей системы благодаря совпадению цвета и дизайна;
• Увеличивает плотность размещения оборудования за счёт угловой компоновки.

Ограничения применения

• Подходит только для шкафов CQE высотой 1800 мм и шириной/глубиной 600 мм - другие размеры несовместимы;
• Не применяется для шкафов с задними или боковыми выходами, если они мешают установке рамы;
• Не предназначена для нагрузок выше массы стандартного шкафа - не используйте как несущую платформу;
• Не рекомендуется применять во взрывоопасных зонах - отсутствуют специальные защиты ATEX/IP69K.

Примеры использования

• Установка в центральном пульте управления на производстве - два шкафа образуют угол вдоль стены;
• Размещение в помещении с ограниченной площадью - оптимальное решение для компактных щитовых комнат;
• Сборка многофункциональных стоек для АСУ ТП - сочетание линейного и углового участков в одном контуре.

Практические советы

• Перед монтажом проверьте, чтобы оба шкафа были полностью свободными - внутри не должно быть препятствий для прохода кабелей и трубопроводов;
• Учитывайте посадочные отверстия на фасаде шкафа - они должны точно совпадать с крепёжными элементами рамы;
• После установки проверьте герметичность стыка - если используются уплотнители, убедитесь, что они не смяты;
• Для удобства обслуживания оставьте минимум 40–50 см доступа с открытой стороны угловой сборки.
