Рама угловая CQE В=2000 Ш/Г=800 DKC R5ACF2080 ДКС

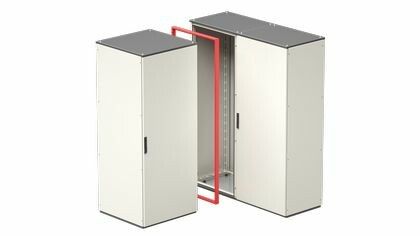

Рама для углового соединения CQE В=2000 Ш/Г=800 DKC - металлическая поворотная конструкция, предназначенная для преобразования двух линейных шкафов DKC в угловую сборку. Артикул r5acf2080 используется в системах управления и автоматизации там, где важна компактная организация оборудования под углом 90°.

Назначение и область применения

Рама для углового соединения CQE В=2000 Ш/Г=800 DKC позволяет соединить два шкафа серии CQE под прямым углом, не требуя замены корпусов. Установка происходит на фасад одного шкафа - после этого второй шкаф крепится к боковой стенке первого через раму. Это решение применяется там, где необходимо экономить пространство и организовать удобный доступ ко всем устройствам: например, в цехах, на конвейерах, в распределительных пунктах или в помещениях с ограниченной площадью.

Технические характеристики

• Высота: 2000 мм - соответствует стандартной высоте шкафов CQE;
• Ширина / глубина: 800 мм - совместима с шкафами той же габаритной размерности;
• Материал: металл - обеспечивает жесткость и долговечность;
• Исполнение: поворотная - позволяет регулировать угол соединения до 90°;
• Цвет: 7035 (серый) - соответствует цветовой гамме шкафов DKC;
• Тип изделия: рама для углового соединения - не является самостоятельным корпусом, а служит переходником между двумя шкафами.

Совместимость и монтаж

Рама для углового соединения CQE В=2000 Ш/Г=800 DKC совместима исключительно с шкафами серии CQE от DKC. Для установки необходим один свободный (пустой) шкаф CQE - он становится основанием, к которому крепится рама. После монтажа рамы к её боковой поверхности присоединяется второй шкаф CQE того же формата. Монтаж выполняется болтовым креплением - все отверстия предварительно подготовлены. Работы проводятся при выключенном питании, с соблюдением правил электробезопасности.

Преимущества

• Не требует доработки корпусов - сохраняет целостность шкафов CQE;
• Ускоряет сборку угловых решений - вместо заказа специального углового шкафа используется две стандартные модели;
• Обеспечивает точную фиксацию под углом 90° - снижает риск перекосов;
• Поддерживает единый внешний вид всей системы - благодаря однотипному цвету и материалу;
• Легко демонтируется - позволяет изменить конфигурацию без замены элементов.

Ограничения применения

• Не подходит для шкафов других серий - даже аналогичного размера;
• Не рассчитана на нагрузки выше массы стандартного шкафа CQE - не использовать как несущую платформу;
• Требует наличия пустого шкафа CQE для базового крепления - нельзя установить на стену или опору;
• Не предназначена для наружной эксплуатации - работает только внутри помещений с контролируемой средой.

Примеры использования

• Автоматизированные участки производства - угловые комбинации для размещения ПЛК, частотников и модулей ввода-вывода;
• Электрощитовые комнаты - компактное размещение распределительных щитов в углах;
• Станционные пункты управления - организация контрольных пультов с удобным доступом с двух сторон;
• Логистические центры - размещение шкафов вдоль стен и в углах проходов без потери функциональности.

Практические советы

• Перед монтажом проверьте, что оба шкафа имеют одинаковый тип крепления и размер - 2000×800 мм;
• Убедитесь, что за рамой есть достаточное пространство для открывания дверей обоих шкафов - минимум 100–150 мм зазора;
• При использовании в условиях вибраций дополнительно закрепите болты контргайками;
• Не используйте раму для соединения шкафов разной высоты - возможен перекос и нарушение герметичности;
• Артикул r5acf2080 - единственный подходящий вариант для шкафов CQE с габаритами 2000×800; другие размеры требуют другой рамы.
