Рамка на 2+2+2 модуля (3-местная). белая. RAL9010 | 75013W DKC ДКС

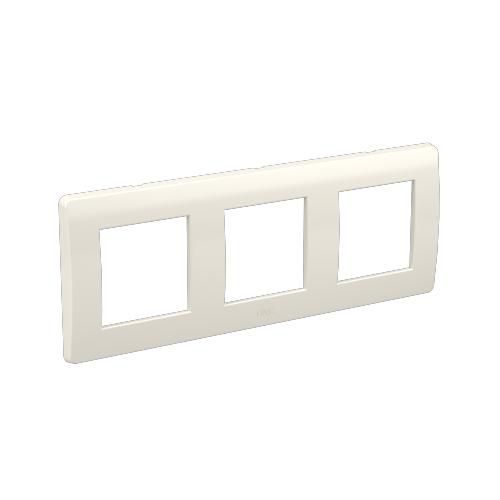

Рамка декоративная 3-местная 6 модулей белая RAL9010 от DKC (ДКС), артикул 75013w — элемент системы Brava для скрытой установки электроустановочных изделий в стеновые коробки. Предназначена для завершения внешнего вида монтажных блоков в жилых, офисных и промышленных помещениях.

Назначение и область применения

Рамка декоративная 3-местная 6 модулей белая RAL9010 используется исключительно в комплекте с системой Brava. Она закрывает каркас и коробку после установки устройств управления — выключателей, розеток, термостатов и других ЭУИ. Подходит для монтажа в стены, полы и кабель-каналы. Применяется в жилых домах, офисах, медицинских учреждениях и на объектах с высокими требованиями к эстетике интерьера.

Технические характеристики

• Количество постов: 3 (по два модуля в каждом — всего 6 модулей)
• Цвет: белый, RAL 9010
• Материал: пластик без галогенов
• Покрытие: глянцевое, лакированное
• Степень защиты: IP20 — защита от прикосновений пальцами, но не от воды
• Габариты: 50×229×50 мм
• Ориентация монтажа: горизонтальная и вертикальная
• Климатическое исполнение: УХЛ4 — допустимо использование в помещениях с умеренным климатом, включая неотапливаемые зоны
• Наличие крышки: откидная — позволяет доступ к внутренним соединениям без демонтажа рамки
• Прозрачность: да — можно видеть установленные устройства через рамку
• Поверхность для надписи: есть — возможность нанесения этикеток или маркировки
• Декоративное оформление: возможно выполнение дизайнерского рисунка по эскизу заказчика

Совместимость и монтаж

Рамка совместима только с каркасами и коробками системы Brava. Монтаж осуществляется способом защелкивания — фиксация происходит без винтов. Для правильной установки требуется:

• Коробка (подрозетник) с диаметром 65–68 мм и глубиной не менее 40 мм
• Межосевое расстояние между отверстиями в коробке — 71 мм
• Расстояние между винтами крепления каркаса: 55 мм — при горизонтальной установке, 60 мм — при вертикальной
• Положение рамки: только в горизонтальной или вертикальной плоскости, поворот на угол невозможен

Порядок сборки: ЭУИ защелкивается в каркас → каркас помещается в коробку → рамка защелкивается на каркасе. Крышка рамки открывается для обслуживания проводов без извлечения всей конструкции.

Безопасность и стандарты

Рамка соответствует требованиям безопасности для внутренней установки в сухих помещениях. Материал без галогенов снижает токсичность при нагреве. Степень защиты IP20 обеспечивает безопасность от случайного контакта с токоведущими частями, но не предназначена для влажных сред. Не рекомендуется применение в местах с постоянным воздействием влаги, химических веществ или агрессивной среды.

Преимущества

• Гладкая глянцевая поверхность легко моется и сохраняет цвет долгое время
• Откидная крышка упрощает диагностику и ремонт без полного демонтажа
• Возможность нанесения маркировки на поверхность — удобство для сложных систем управления
• Совместимость с монтажом в пол — подходит для напольных коробок и встраиваемых решений
• Эстетично сочетается с другими элементами серии Brava

Ограничения применения

• Не применяется вне системы Brava — несовместима с обычными подрозетниками и рамками других серий
• Запрещено использование во влажных помещениях (ванна, бассейн, баня) — IP20 недостаточно
• Не подходит для наружной установки — материал не рассчитан на UV-лучи и перепады температур
• Не допускается механическое давление на рамку — она не несет нагрузки, только выполняет декоративную функцию
• При использовании в полу необходимо соблюдать требование к глубине коробки — менее 40 мм вызовет неплотное прилегание

Примеры использования

• Управление освещением в спальне — три выключателя (свет, люстра, ночник) в одной рамке
• Консоли управления в офисе — розетки, USB-порты и кнопки включения оборудования
• Системы автоматизации в квартире — терморегулятор, датчик движения, клавишный контроллер
• Монтаж в пол — управление светом в гостиной с помощью встроенной панели

Практические советы

• Перед монтажом проверьте диаметр и глубину коробки — даже небольшое отклонение (например, 69 мм вместо 68) может помешать защелкиванию
• При установке в пол используйте коробки с усиленной конструкцией — рамка не воспринимает вес человека
• Для маркировки используйте специальные самоклеящиеся этикетки — они не царапают глянцевую поверхность
• Не используйте растворители для очистки — достаточно влажной тряпки с мыльным раствором
• Если нужен уникальный дизайн — обращайтесь к производителю до начала работ: декор по эскизу требует предварительного согласования
