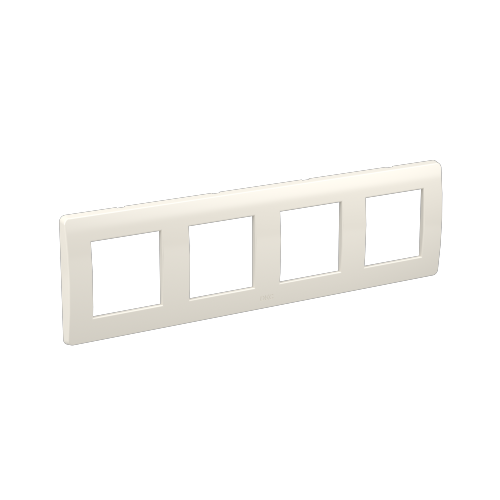

Рамка на 2+2+2+2 модуля (4-местная). белая. RAL9010 | 75014W DKC ДКС

Рамка декоративная 4-местная 8 модулей белая RAL9010 от DKC (ДКС), артикул 75014w - элемент системы Brava для аккуратного монтажа электроустановочных изделий в настенных коробках. Подходит для использования в помещениях с нормальной влажностью, обеспечивает чистую визуальную границу между устройствами и стеной.

Назначение и область применения

Рамка декоративная 4-местная 8 модулей белая RAL9010 предназначена исключительно для комплектации систем Brava. Она закрывает края каркаса и коробки после установки модулей - выключателей, розеток, термостатов и других ЭУИ. Применяется в жилых, офисных и промышленных объектах там, где требуется скрытый монтаж в стены с использованием коробок диаметром 65–68 мм. Не используется как самостоятельный элемент - требует совмещения с каркасом и подрозетником.

Технические характеристики

• Количество постов: 4
• Общее количество модулей: 8 (распределение 2+2+2+2)
• Габариты: 300×50×50 мм
• Цвет: белый, RAL 9010, глянцевая поверхность
• Материал: галоген-free пластик, лакированная поверхность
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Способ монтажа: настенный, фиксация через защелкивание
• Ориентация: можно монтировать как горизонтально, так и вертикально
• Наличие откидной крышки: да - позволяет доступ к внутренним соединениям без демонтажа рамки
• Поверхность для надписей: есть - можно нанести этикетки или маркировку
• Прозрачность: да - видна установленная внутри аппаратура
• Наличие перегородок: нет - все 8 модулей расположены в одном общем пространстве

Совместимость и монтаж

Рамка 75014w совместима только с каркасами и коробками системы Brava. Для правильной установки необходимо соблюдать требования:

• Подрозетник должен иметь диаметр 65–68 мм и глубину не менее 40 мм
• Межосевое расстояние между центрами отверстий в коробке - 71 мм
• При горизонтальном монтаже расстояние между винтами крепления каркаса - 55 мм
• При вертикальном монтаже - 60 мм
• ЭУИ сначала защелкиваются в каркас, потом каркас вставляется в коробку, и только после этого защелкивается рамка

Рамка не подходит для установки в напольные коробки без предварительной проверки совпадения габаритов и типа крепления. Хотя указано «подходит для напольной коробки», это возможно лишь при точном соответствии параметрам выше.

Безопасность и стандарты

Рамка соответствует требованиям безопасности для внутренней установки в сухих помещениях. Материал не содержит галогенов - при возгорании не выделяет токсичных газов. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от влаги. Климатическое исполнение УХЛ4 позволяет использовать в отапливаемых зонах с высокой влажностью, но не во влажных помещениях (ванная, бассейн, подвал).

Преимущества

• Глянцевая лакированная поверхность легко моется и сохраняет внешний вид долгое время
• Откидная крышка позволяет обслуживать провода без снятия всей рамки
• Возможность нанесения маркировки повышает удобство управления оборудованием
• Система защелкивания обеспечивает быстрый и надежный монтаж без инструментов
• Прозрачная конструкция позволяет контролировать наличие установленных модулей

Ограничения применения

• Не применяется вне системы Brava - несовместима с другими сериями рамок
• Запрещено применение в условиях повышенной влажности, на улице или в сырых помещениях из-за IP20
• Не поддерживает монтаж крупных модулей шире 22 мм каждый - возможны механические помехи
• Не рекомендуется для установки в стены с высоким уровнем вибраций - риск самопроизвольного расцепления защелок
• Не предназначен для замены основной коробки - работает только как декоративная накладка

Примеры использования

• Аппаратный шкаф в офисе: 4 выключателя освещения + 4 розетки под оборудование
• Жилое помещение: комбинированный блок - свет, розетки, USB-зарядки
• Производственный участок: управление станком через кнопки и индикацию
• Кабинет врача: регулировка освещения и питание медицинских приборов

Практические советы

• Перед монтажом проверьте глубину коробки - недостаточная глубина (менее 40 мм) затруднит защелкивание каркаса
• При вертикальной установке используйте уровень - отклонение даже на 2° заметно на глянцевой поверхности
• Не используйте растворители для очистки - достаточно влажной тряпки. Абразивы повредят лаковое покрытие
• Если планируете маркировку - наносите ее до окончательной сборки, чтобы не повредить поверхность
• При замене одного модуля - не снимайте всю рамку, просто откройте откидную крышку
• Для многократного монтажа/демонтажа проверяйте состояние защелок - они имеют ограниченный срок службы
