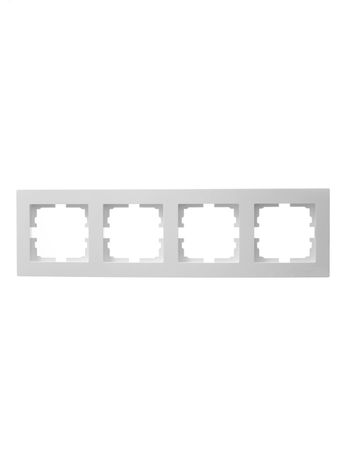

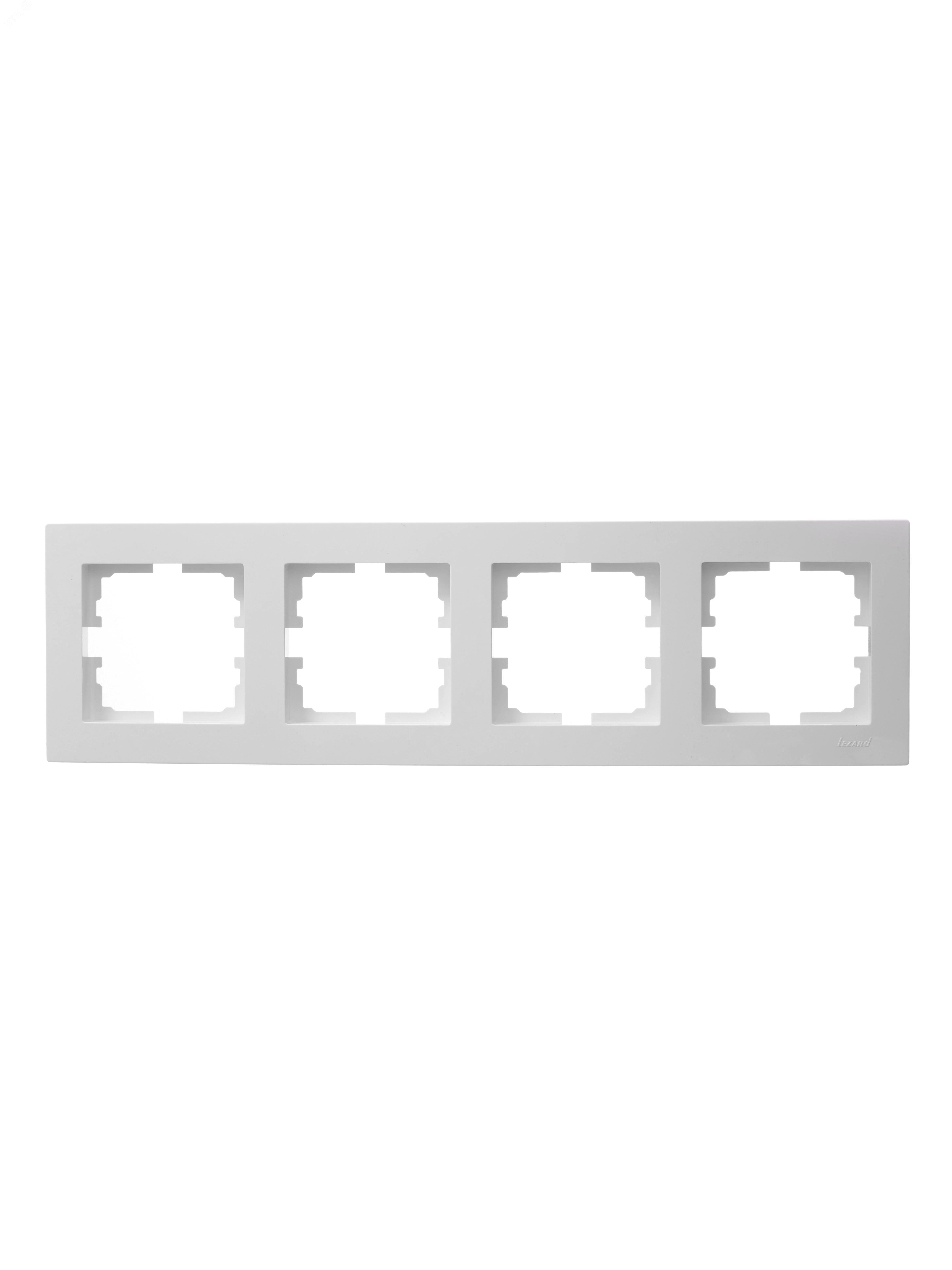

Рамка 4-местн. горизонт. VESNA бел. LEZARD 742-0200-149

Рамка 4-местная горизонтальная белая от Lezard (арт. 742-0200-149) предназначена для установки четырёх устройств управления или индикации в одном корпусе - например, кнопок, переключателей или индикаторов. Эта рамка из серии VESNA используется в распределительных щитах и пультах управления там, где требуется компактное и надёжное крепление.

Назначение и область применения

Рамка 4-местная горизонтальная белая служит для фиксации и выравнивания четырёх модульных элементов - таких как кнопочные посты, тумблеры, световые индикаторы или малогабаритные реле. Подходит для внутренней установки в шкафы, пульты управления, стенды оборудования. Горизонтальное расположение позволяет удобно группировать управление на одной плоскости, особенно когда доступ к панели ограничен.

Технические характеристики

• Количество мест: 4 - рассчитана на установку четырёх стандартных модулей шириной 17,5 мм каждый
• Расположение при монтаже: горизонтальное - все места располагаются в один ряд слева направо
• Тип монтажа: встроенный - устанавливается в подготовленную нишу в панели
• Цвет: белый - соответствует стандартной цветовой гамме промышленного оборудования
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток
• Монтажная высота: 83 мм - совпадает с типичными размерами модульных устройств
• Степень защиты IP20 - защищает от контакта с пальцами и крупным инструментом, но не от пыли и воды
• Тип крепления: зажимное / винтовое - обеспечивает плотную фиксацию в отверстии панели
• Покрытие: без покрытия - поверхность матовая, не имеет антибликовых или декоративных слоёв

Совместимость и монтаж

Рамка 4-местная горизонтальная белая совместима со всеми стандартными модулями, имеющими ширину 17,5 мм (например, Schneider Electric, ABB, Legrand, Lezard). Для монтажа необходимо просверлить прямоугольное отверстие в панели размером 102×83 мм. После вставки рамка фиксируется двумя зажимами сбоку - они автоматически расклиниваются при затяжке винтов сзади. Убедитесь, что толщина панели не превышает 5 мм - иначе зажимы не смогут надёжно захватить край.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям ГОСТ IEC 60529. Это значит, что рамка предотвращает случайный контакт с токоведущими частями пальцами или инструментами, но не защищает от попадания пыли, брызг или влаги. Применяйте её только внутри закрытых щитов или помещений с контролируемой средой. Материал - самозатухающий пластик, соответствует нормам UL94 V-2.

Преимущества

• Унифицированный формат - легко заменяется на аналогичные модели других брендов
• Простая установка - не требует специнструмента, фиксация происходит одним движением
• Экономия места - вместо четырёх отдельных рамок одна компактная
• Высокая жесткость конструкции - не деформируется при затяжке винтов

Ограничения применения

• Не подходит для открытых площадок, улиц, цехов с повышенной запылённостью - IP20 недостаточна
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной герметизации
• Не совместима с модулями шириной более 17,5 мм - например, с реле 22,5 мм
• Не предназначен для установки в металлические панели толще 5 мм

Примеры использования

• Пульт управления станком - четыре кнопки старта, стопа, аварийной остановки и сброса
• Щит освещения - два переключателя и два индикатора состояния
• Конвейерная система - управление скоростью, реверсом, сигнал тревоги и индикация работы
• Лабораторные стенды - комбинированные клавиши тестирования и контроля

Практические советы

• Перед монтажом проверьте точные размеры отверстия - даже 1–2 мм лишнего могут помешать фиксации
• Используйте только винты, указанные производителем - слишком длинные могут задеть внутренние компоненты
• Если рамка 4-местная горизонтальная белая устанавливается рядом с силовым оборудованием, соблюдайте минимальный зазор 50 мм для теплоотвода
• При необходимости можно дополнять рамку Lezard VESNA другими элементами этой же серии - всё совместимо по форме и креплению
