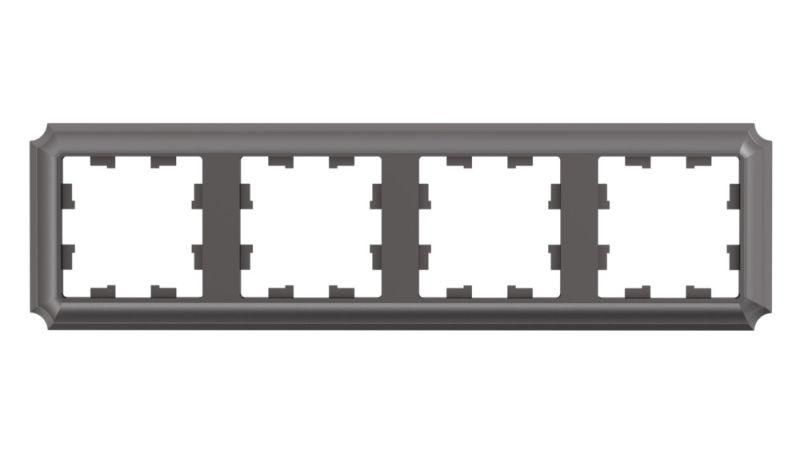

Рамка 4-м AtlasDesign Antique универс. мокко SE ATN100604 APC

Рамка 4-постовая, универсальная, мокко, SE (артикул atn100604) от бренда Systeme Electric - это компактная и прочная рамка для установки коммутационных устройств в скрытую проводку. Разработана для интерьеров с классической эстетикой, сочетает надежную конструкцию и матовую коричневую отделку цвета «мокко». Подходит для монтажа в жилых и общественных помещениях.

Назначение и область применения

Рамка 4-постовая, универсальная, мокко, SE предназначена для фиксации и маскировки четырех групп электроустановочных изделий - например, выключателей, розеток, кнопок управления. Каждый пост позволяет установить до четырех модулей шириной 18 мм, что даёт возможность разместить до 16 модулей на одной рамке. Применяется в интерьерах, где важна гармония с дизайном: частные дома, отели, рестораны, офисы с классическим стилем. Подходит для скрытой проводки в стене из гипсокартона, бетона или кирпича.

Технические характеристики

• Количество постов: 4
• Общее количество модулей: 16 (по 4 на каждый пост)
• Габариты: 56×56×56 мм
• Материал: PC+ASA - термопластик с повышенной устойчивостью к УФ-излучению и механическим повреждениям
• Цвет: коричневый, матовая поверхность
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, не защищена от воды
• Ударопрочность: IK05 - выдерживает удар энергией 0,5 Дж (эквивалент 100 г груза, падающего с 5 см)
• Тип монтажа: скрытый - монтируется в подрозетник
• Оrientация: можно устанавливать горизонтально и вертикально
• Состав: безгалогенный материал - безопасен при возгорании, не выделяет токсичных паров
• Тип крепления: защелка - фиксация осуществляется без винтов
• Покрытие: необработанная поверхность - не имеет лакового слоя, сохраняет естественную фактуру

Совместимость и монтаж

Рамка совместима со всеми стандартными модулями шириной 18 мм, соответствующими нормам IEC/EN 60669 и IEC/EN 60884. Монтаж выполняется в стандартный подрозетник глубиной не менее 45 мм. Защелки обеспечивают быстрое закрепление - достаточно вставить рамку в проём и слегка надавить, пока она не щёлкнет. Для точного расположения используйте уровень: рамка допускает как горизонтальное, так и вертикальное положение. После установки модулей проверьте плотность прилегания - зазоры между рамкой и стеной должны отсутствовать.

Безопасность и стандарты

Рамка выполнена из безгалогенного пластика, что снижает риск образования ядовитых газов при перегреве или пожаре. Соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. Степень защиты IP20 исключает использование в сырых местах - не применяйте в ванных комнатах, банях, на улице. Ударопрочность IK05 обеспечивает достаточную стойкость к случайным ударам в жилых и административных зонах, но недостаточна для промышленных объектов с высокой нагрузкой.

Преимущества

• Эстетика: матовый коричневый цвет «мокко» имитирует натуральные материалы, хорошо сочетается с деревянной мебелью и классическими деталями интерьера
• Прочность: материал PC+ASA устойчив к царапинам и выцветанию даже при длительном воздействии света
• Удобство монтажа: система защелки позволяет устанавливать рамку без инструментов и лишних отверстий
• Гибкость: возможность установки в двух ориентациях расширяет варианты планировки
• Экологичность: отсутствие галогенов делает продукт безопаснее для окружающей среды и здоровья

Ограничения применения

• Не подходит для помещений с повышенной влажностью - IP20 не защищает от брызг и пара
• Не рекомендован для промышленных объектов с высокой степенью механических воздействий - IK05 недостаточно для заводских условий
• Не предназначен для установки на открытые поверхности - требует скрытой проводки и подрозетника
• Не совместим с модулями большей ширины - максимальный размер одного модуля - 18 мм
• Не содержит крепёжных отверстий - нельзя использовать в качестве внешней рамки

Примеры использования

• Четыре выключателя освещения в спальне + два розетки + два USB-адаптера
• Управление системой «умный дом»: три клавишных выключателя, один регулятор яркости, две розетки с защитой
• Зона входа: выключатель света, розетка для зарядки, кнопка вызова, реле контроля
• Офисная зона: управление люминесцентными светильниками, розетки для оргтехники, кнопка аварийного отключения

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 45 мм, чтобы рамка не выпирала
• Используйте уровень при установке: даже небольшой перекос заметен на фоне классического интерьера
• При заказе модулей учтите, что 16 модулей = 4 поста × 4 модуля; не все типы модулей подходят одновременно - например, двойные розетки занимают 2 места
• Не используйте растворители или агрессивные чистящие средства - протирайте мягкой сухой тряпкой
• Артикул atn100604 - часть серии AtlasDesign Antique; другие цвета и формы этой серии совместимы по форме и креплению, позволяют создавать единую стилистику
