Основание для сист. FangFix F-FIX-B16 OBO 5403235 Bettermann

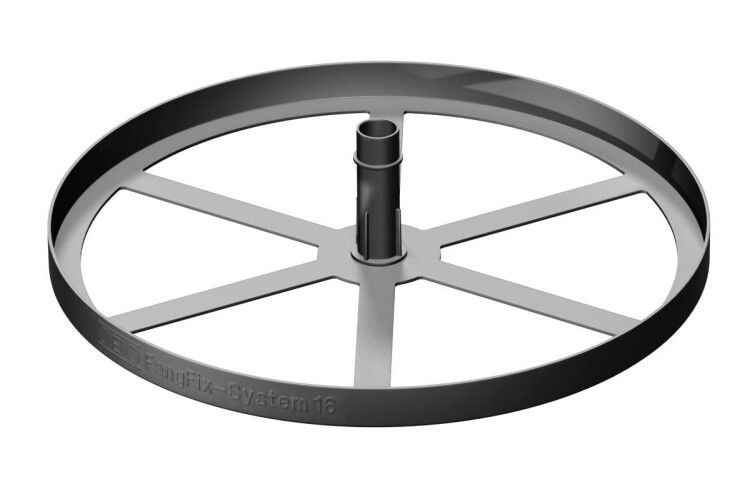

Рамка для бетонного основания F-FIX-B16 от OBO BETTERMANN предназначена для защиты кромок бетонных плит и фиксации кабельных вводов в местах прохода через твердые поверхности. Артикул F-FIX-B16 совместим с системой FangFix-16 и обеспечивает надежную установку в бетоне без дополнительной обработки.

Назначение и область применения

Рамка F-FIX-B16 используется для защиты краев бетонного основания при монтаже кабельных вводов. Она предотвращает расслоение и сколы бетона вокруг отверстия, особенно при нагрузках и вибрациях. Подходит для установки в новых или существующих бетонных конструкциях, где требуется герметичный и механически устойчивый вход для проводов и труб.

Технические характеристики

• Диаметр: 373 мм - позволяет разместить крупногабаритные вводы или несколько кабелей одновременно
• Материал: полипропилен - устойчив к химическим воздействиям, не корродирует, легкий и долговечный
• Тип изделия: рамка для бетонного основания - не является кабельным вводом сама по себе, а служит опорной конструкцией
• Исполнение: RV001826 - соответствует внутренней классификации OBO Bettermann
• Защитное покрытие: необработанная поверхность - требует заливки в бетон, не предназначен для наружной эксплуатации без защиты

Совместимость и монтаж

Рамка F-FIX-B16 специально спроектирована для работы с комплектом FangFix-16. Установка происходит до заливки бетона: рамка фиксируется в опалубке, после чего бетон заливается вокруг неё. Встроенная система дюбеля обеспечивает точное центрирование и исключает смещение во время уплотнения раствора. Для монтажа не нужны специальные инструменты - достаточно уровня и штукатурного крюка для выравнивания.

Преимущества

• Увеличивает срок службы бетонного основания за счет предотвращения растрескивания кромок
• Обеспечивает четкую геометрию отверстия - упрощает последующий монтаж вводов
• Полипропиленовый корпус не взаимодействует с цементом, легко извлекается из опалубки при необходимости
• Поддерживает стандартизированный подход в рамках системы FangFix - снижает риск ошибок при сборке

Ограничения применения

• Не предназначена для установки в уже затвердевшем бетоне - требует монтажа на этапе заливки
• Не имеет собственной степени защиты IP - должна использоваться в сочетании с сертифицированными вводами FangFix-16
• Не рекомендуется для применений с высокими температурами (>80 C) или агрессивными химическими средами вне бетона
• Не подходит для металлических или деревянных оснований - только для бетонных конструкций

Примеры использования

• Производственные цеха: вводы силовых кабелей в бетонные полы рядом с станками
• Логистические терминалы: точки подключения конвейеров и освещения
• Жилые здания: распределительные щиты, встроенные в бетонные перегородки
• Аварийные системы: вводы сигнализаций и аварийного освещения в фундаментах

Практические советы

• Перед заливкой проверьте, что рамка F-FIX-B16 плотно прилегает к опалубке - иначе возможен протек бетона
• Учитывайте посадочный диаметр 373 мм при выборе кабельных вводов - они должны точно соответствовать размеру
• Для удобства монтажа используйте временный крепеж (например, пластиковые стяжки) для фиксации рамки к арматуре
• После заливки не нагружайте бетон в течение 24–48 часов - чтобы избежать деформации рамки
• Arтикул f-fix-b16 и 5403235 - это один и тот же продукт; при заказе указывайте любой из них
