Комплект крепления с бетонным основанием (TrayFix-16-L) | 5403098 OBO Bettermann

Комплект крепления с бетонным основанием TrayFix-16-L, ГСИ от OBO BETTERMANN предназначен для надёжного крепления проволочных и листовых кабельных лотков к бетонным поверхностям, особенно там, где требуется устойчивость к нагрузкам и воздействию внешней среды - например, на плоских крышах или открытых площадках. Артикул trayfix-16-l обеспечивает совместимость с популярными сериями лотков OBO.

Назначение и область применения

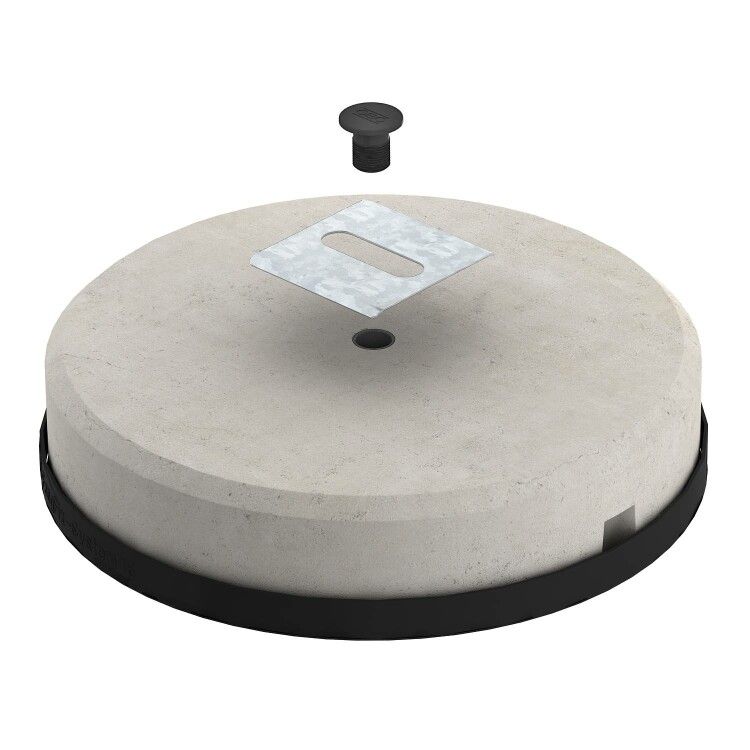

Комплект TrayFix-16-L, ГСИ используется для фиксации кабельных лотков прямо на бетонную поверхность через специальную бетонную опору FangFix. Применяется там, где невозможно использовать обычные кронштейны - например, на плоских кровлях, технологических площадках, в промышленных зонах с высокими требованиями к прочности крепления.

Технические характеристики

• Тип крепления: бетонное основание с адаптером
• Поддерживаемые типы лотков: проволочные и листовые (MKSM, SKSM)
• Минимальная ширина лотка: 100 мм
• Основание: FangFix - бетонная опора с анкерным креплением
• Адаптер: TrayFix - переходник между лотком и опорой
• Материал: сталь с антикоррозийным покрытием

Совместимость и монтаж

TrayFix-16-L, ГСИ совместим со всеми проволочными лотками OBO шириной от 100 мм, а также с листовыми моделями MKSM и SKSM. Монтаж выполняется в три этапа:

1. Установить бетонную опору FangFix в просверленное отверстие в бетоне с использованием подходящих анкеров.
2. Закрепить монтажный адаптер TrayFix на вершине опоры.
3. Зафиксировать лоток на адаптере стандартными болтовыми соединениями.

Не требует сварки. Все элементы собираются механически. Убедитесь, что глубина сверления соответствует рекомендациям производителя анкеров.

Преимущества

• Высокая несущая способность за счёт жёсткого крепления к бетонному основанию
• Стандартная совместимость с продукцией OBO - не нужны дополнительные переходники
• Устойчивость к вибрациям и внешним нагрузкам
• Решает задачу монтажа на плоских кровлях без необходимости усиливать конструкцию крыши

Ограничения применения

• Не применяется на металлических, деревянных или гипсокартонных поверхностях - только на бетоне
• Требуется предварительное сверление отверстий в бетоне - невозможен монтаж без подготовки основания
• Ширина лотка должна быть не менее 100 мм - не подходит для узких решений
• Не предназначена для мобильных или временных установок

Примеры использования

• Прокладка силовых и слаботочных кабелей на плоской кровле промышленного здания
• Фиксация лотков на бетонном перекрытии в распределительных пунктах
• Обустройство кабельных трасс на террасах, парковках, объектах с открытым доступом

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в бетоне и выбранного анкера - используйте только те, которые указаны в документации FangFix
• Для длинных участков трассы рекомендуется устанавливать опоры с шагом не более 1,5–2 метров
• Учитывайте вес заполненного лотка - суммарная нагрузка не должна превышать допустимую для данной модели крепления
• При работе на открытом воздухе регулярно осматривайте крепления на предмет коррозии - хотя покрытие антикоррозийное, длительное воздействие влаги требует контроля
