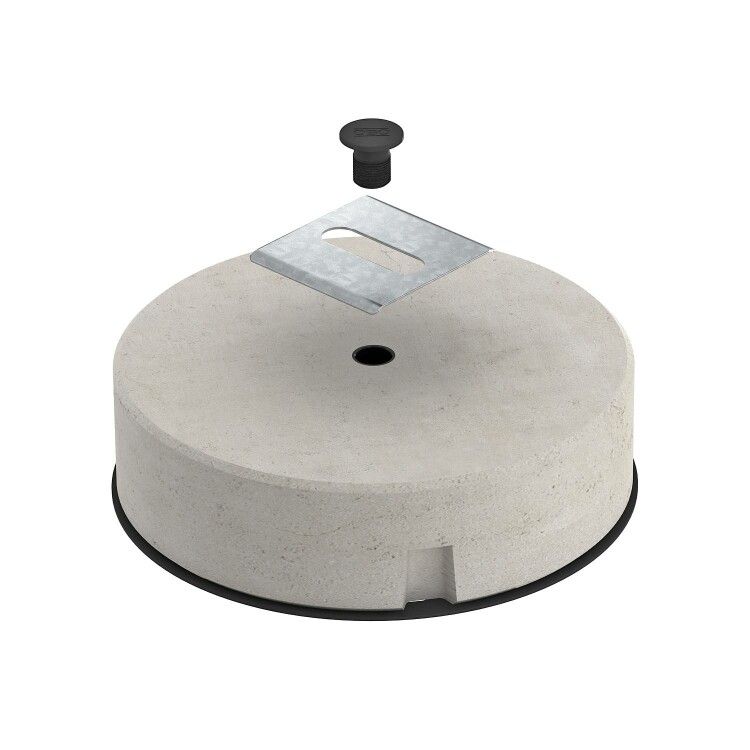

Комплект крепления с бетонным основанием TrayFix-10-L, 10 кг, 295 мм OBO Bettermann 5403101

Комплект крепления с бетонным основанием TrayFix-10-L от OBO BETTERMANN предназначен для надёжного крепления проволочных и листовых кабельных лотков к бетонному основанию, особенно там, где традиционные методы установки невозможны - например, на плоских крышах. Этот комплект сочетает в себе стержневую опору и монтажный адаптер, обеспечивая устойчивую фиксацию для нагрузок до 10 кг.

Назначение и область применения

TrayFix-10-L используется для монтажа кабельных лотков на бетонных поверхностях, когда невозможно использовать стеновые или потолочные крепления. Особенно эффективен при прокладке кабелей на плоских кровлях, технологических площадках, промышленных зонах и объектах с жесткими требованиями к защите от внешних воздействий.

Подходит для лотков следующих типов:

• Листовые кабельные лотки MKSM и SKSM;
• Проволочные лотки OBO с минимальной шириной 100 мм.

Технические характеристики

• Максимальная допустимая нагрузка: 10 кг;
• Основание: бетонное, с анкерной конструкцией;
• Адаптер: TrayFix - совмещённый элемент крепления между опорой и лотком;
• Регулируемый вынос: позволяет точно позиционировать лоток относительно поверхности;
• Материал: цинкованная сталь - устойчива к коррозии в условиях открытого воздуха.

Совместимость и монтаж

Comплект TrayFix-10-L работает исключительно с лотками OBO, имеющими стандартизированные точки крепления. Монтаж выполняется в три этапа:

1. Закрепить бетонную опору с помощью химического или механического анкера в подготовленное отверстие в бетоне;
2. Установить монтажный адаптер TrayFix на вертикальный стержень опоры;
3. Зафиксировать лоток (MKSM/SKSM/OBO) на адаптере болтами через предварительно просверленные отверстия.

Необходимо соблюдать глубину сверления и момент затяжки анкера согласно инструкциям OBO. Посадочная ширина лотка должна быть не менее 100 мм - меньшие модели несовместимы.

Безопасность и стандарты

TrayFix-10-L соответствует европейским нормам безопасности для электроустановок и рекомендован для использования в соответствии со standards IEC 61537. Компоненты прошли испытания на долговечность, вибрацию и коррозионную стойкость. Продукт сертифицирован для работы в условиях повышенной влажности и перепадов температур.

Преимущества

• Высокая несущая способность - 10 кг позволяют безопасно закреплять длинные участки лотков с большим количеством кабелей;
• Готовый комплект снижает время монтажа - все детали уже подобраны и протестированы;
• Стандартная совместимость с продуктами OBO - не требуются доработки или переходники;
• Цинкованное покрытие гарантирует срок службы более 15 лет даже на открытом воздухе.

Ограничения применения

• Не для кирпичных, гипсокартонных или других немонолитных оснований - требуется прочный бетон;
• Не поддерживает лотки шириной меньше 100 мм - использование с узкими моделями недопустимо;
• Не предназначена для динамически нагруженных сред (например, вибрирующие машины);
• Требуется точное соблюдение технологии анкерования - некорректный монтаж снижает несущую способность.

Примеры использования

• Прокладка силовых и слаботочных сетей на коммерческих плоских крышах торговых центров;
• Фиксация кабельных трасс вблизи промышленных печей и трубопроводов, где нельзя крепиться к металлоконструкциям;
• Обустройство распределительных щитов на бетонных платформах в энергообъектах и АЭС;
• Монтаж лотков в местах с высокой влажностью - например, на крытых парковках или холодильных комплексах.

Практические советы

• Перед монтажом проверьте класс бетона - минимум B20; для старых конструкций проведите контрольное бурение;
• Используйте только оригинальные анкеры OBO - сторонние аналоги могут не обеспечивать заявленную нагрузку;
• При работе на кровле обязательно используйте средства защиты от падений - работа происходит на высоте;
• Не забудьте предусмотреть тепловые зазоры при больших температурных перепадах - лотки из стали расширяются;
• TrayFix-10-L можно применять в составе сборных систем - он легко интегрируется с другими элементами FangFix.
