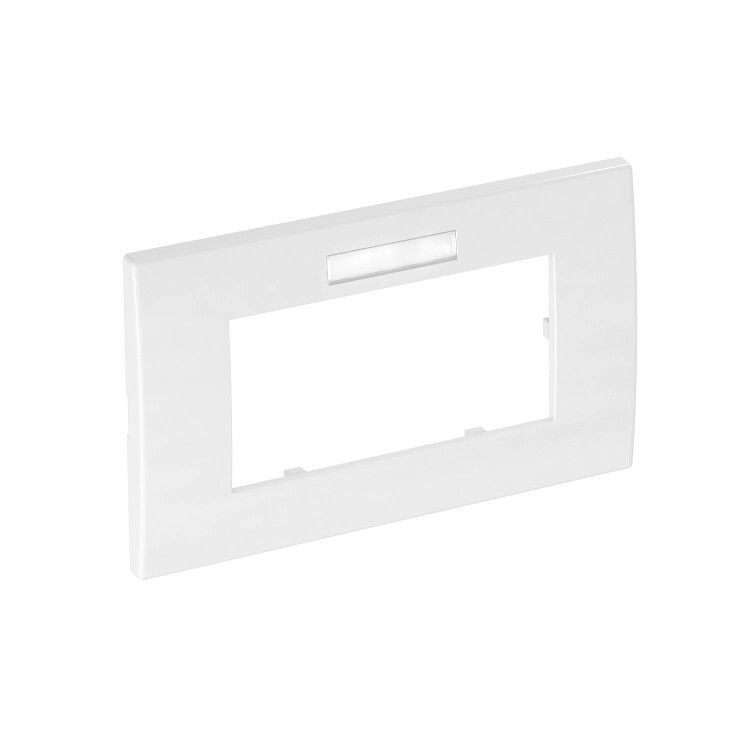

Рамка двойная Modul45 (с полем д/маркировки.,горизонт.,84x140 мм,белый) (AR45-BF2 RW) | 6119352 OBO Bettermann

Рамка двойная Modul45 с полем для маркировки, горизонтальная, 84x140 мм, белая — это монтажный элемент системы OBO Bettermann Modul45, предназначенный для фиксации двух электроустановочных устройств в кабель-каналах или монтажных коробках. Артикул AR45-BF2 RW обеспечивает удобную маркировку и надежное крепление без инструментов.

Назначение и область применения

Рамка двойная Modul45 с полем для маркировки используется для установки двух модульных устройств — например, выключателей, розеток, кнопок управления или светильников — внутри кабель-каналов или монтажных коробок. Подходит для распределительных щитов, панелей управления на производстве, офисных помещений и жилых домах. Горизонтальное расположение позволяет компактно размещать оборудование в узких нишах.

Технические характеристики

• Количество модулей: 4 (два поста по два модуля каждый)
• Количество постов: 2
• Установочные размеры: 45×90 мм — соответствуют стандартным модулям Modul45
• Общий размер рамки: 84×140 мм
• Ориентация: горизонтальная
• Материал: поликарбонат — прочный, термостойкий, самозагасающий
• Цвет: белый (RAL 9010), матовая поверхность
• Степень защиты IP20 — защита от доступа пальцев, но не от воды и пыли
• Состав: безгалогеновый материал — безопасен при возгорании
• Поверхность для надписи: да — можно использовать этикетки или маркеры
• Тип крепления: безвинтовое зажимное — защелкивается в коробке
• Способ монтажа: накладной — устанавливается сверху на коробку

Совместимость и монтаж

Рамка двойная Modul45 совместима с монтажными коробками 71GD13 и монтажными рамками 71MT2 45. Устанавливается путём защелкивания — достаточно плотно прижать её к корпусу до характерного щелчка. Для монтажа не требуются шурупы или инструменты. Габариты 84×140 мм позволяют легко поместить рамку в стандартные кабель-каналы шириной от 100 мм. Убедитесь, что глубина коробки достаточна для свободного закрывания крышки устройства после установки рамки.

Безопасность и стандарты

Изделие изготовлено из безгалогенового поликарбоната, что снижает токсичность продуктов горения при пожаре. Соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP20 исключает контакт с токоведущими частями, но не предназначен для влажных сред или открытых площадок.

Преимущества

• Быстрый монтаж без инструментов — экономит время при сборке
• Поле для маркировки позволяет четко обозначить функцию каждого устройства
• Матовая поверхность не бликует и хорошо сочетается с другими элементами системы
• Совместимость с кабель-каналами — идеально для модернизации существующих проводок
• Высокая механическая прочность материала — устойчив к ударным нагрузкам

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с высокой запыленностью — IP20 недостаточно
• Не подходит для вертикального монтажа — конструкция рассчитана только на горизонтальную ориентацию
• Не совместима с модулями других систем (например, Schneider, Legrand) — только с Modul45
• Не рекомендуется для установки в условиях постоянных вибраций — безвинтовое крепление может ослабнуть

Примеры использования

• Панель управления станком: две розетки + кнопка старта/стоп
• Электрошкаф в офисе: выключатель освещения + индикатор состояния
• Жилое помещение: двойная розетка + USB-розетка
• Аварийная сигнализация: кнопка вызова + индикатор тревоги

Практические советы

• Перед монтажом проверьте, чтобы посадочное место в коробке было чистым — грязь может мешать защелкиванию
• При использовании этикеток выбирайте устойчивые к истиранию материалы — матовая поверхность плохо держит обычные наклейки
• Если планируете замену устройств — убедитесь, что они имеют стандартный модульный размер 45×90 мм
• Для многократного демонтажа не используйте силовые инструменты — это повредит защелки
• AR45-BF2 RW — это артикул, который стоит сохранить при заказе запасных частей
