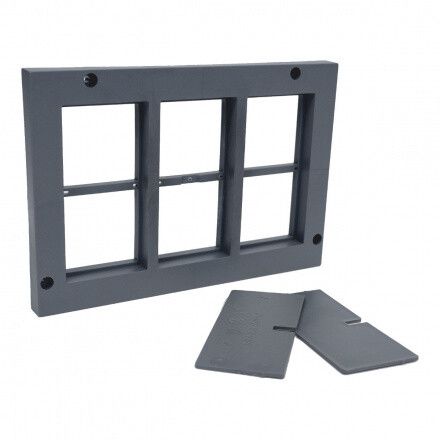

Рамка приборная на 12 модулей для лючка C-Line 24 | cl-rp-12-24 EKF

Рамка приборная на 12 модулей для лючка C-Line 24 от EKF - элемент сборки распределительных лючков, предназначенный для компактного размещения до 24 модульных устройств в одном корпусе. Артикул cl-rp-12-24 совместим с системой PROxima и используется там, где требуется плотная укладка розеток, коммутаторов или других приборов в ограниченном пространстве.

Назначение и область применения

Рамка cl-rp-12-24 применяется исключительно внутри лючков C-Line 24 - специальных пластиковых корпусов, которые монтируются в пол, стену или потолок. Она служит основой для установки модульных устройств: розеток, сетевых интерфейсов, телекоммуникационных модулей. Подходит для объектов с высокой плотностью точек подключения: офисы, центры обработки данных, жилые дома с многофункциональными зонами, промышленные площадки с контрольными пунктами.

Технические характеристики

• Тип изделия: рамка приборная
• Наружные габариты: 180 × 125 мм
• Количество встраиваемых устройств: 6 модулей (по 45×45 мм каждый)
• Общее количество посадочных мест: 24 (распределены по 4 строки по 6 мест)
• Минимальная глубина встраивания: 13 мм - требует минимального запаса пространства внутри лючка
• Материал: термостойкий пластик, черный цвет
• Поддерживает установку только модулей стандарта 45×45 мм

Совместимость и монтаж

Рамка cl-rp-12-24 совместима только с лючками C-Line 24 от EKF. Установка происходит после монтажа самого лючка в полу или стене. Рамка вставляется внутрь корпуса и фиксируется механически - без крепежа. Модули (розетки, RJ45, USB и др.) вставляются в ячейки 45×45 мм сверху. Глубина 13 мм позволяет использовать даже тонкие устройства, но не подходит для массивных силовых модулей с большими клеммниками. Для надежного соединения кабели должны заводиться в лючок заранее - через предусмотренные вводы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних установок. Лючок C-Line 24 с установленной рамкой cl-rp-12-24 выдерживает вертикальную нагрузку до 153 кг - что обеспечивает безопасность при хождении по полу. Материал не поддерживает горение и устойчив к перегреву при нормальной эксплуатации. Напряжение и ток зависят от установленных модулей - рамка сама не проводит электроэнергию.

Преимущества

• Высокая плотность размещения: 24 точки подключения в одном компактном корпусе
• Ударопрочная конструкция - выдерживает нагрузки в зонах с интенсивным движением
• Стандартные посадочные места 45×45 мм - совместимость с широким спектром модулей EKF и сторонних производителей
• Черный цвет маскирует следы износа и пыли
• Не требует дополнительных креплений - просто вставляется в лючок

Ограничения применения

• Не используется вне лючка C-Line 24 - не является самостоятельным элементом
• Не подходит для установки крупногабаритных устройств: например, автоматических выключателей или больших трансформаторов
• Глубина 13 мм ограничивает применение модулей с задними клеммами, выходящими далеко назад
• Не предназначен для наружной установки или помещений с повышенной влажностью без дополнительной герметизации
• Не имеет защиты IP - зависит от герметичности самого лючка

Примеры использования

• Фальш-пол в серверной комнате - 24 розетки SCHUKO и Ethernet-порты в одной точке доступа
• Жилое помещение: группа розеток и USB-зарядок под рабочим столом в нише пола
• Производственный участок: контроллеры, кнопки управления и индикация в одном лючке возле станка
• Аудитории и конференц-залы: скрытый доступ к питанию и сети для презентаций

Практические советы

• Перед монтажом проверьте, чтобы все кабели были заведены в лючок до установки рамки - после этого доступ будет затруднён
• Выбирайте модули одинаковой толщины - иначе крышка лючка может не закрываться плотно
• Используйте только оригинальные модули EKF PROxima или аналоги с точно соблюдёнными габаритами 45×45 мм
• При установке в бетон - убедитесь, что уровень пола не выше верха лючка; иначе рамка окажется ниже поверхности
• Cl-rp-12-24 - идеальный выбор, когда нужна максимальная плотность, но нет места для нескольких отдельных коробок
