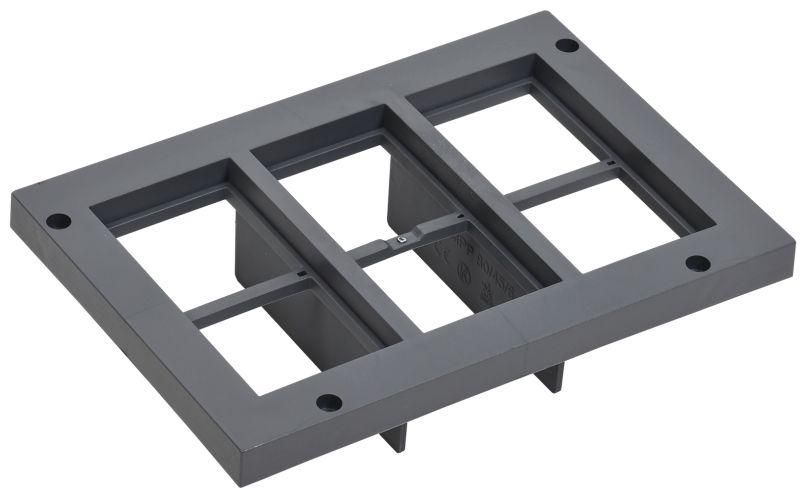

Рамка приборная ONFLOOR 24 12 мод. PRIMER IEK PM-LN10D-RP-12-K03

Рамка приборная на 12 модулей ONFLOOR 24 - компактная рамка из прочного полиамида, предназначенная для установки внутри лючка ONFLOOR 24. Подходит для монтажа электроустановочных устройств в распределительных щитах, автоматизированных системах управления и промышленном оборудовании. Артикул pm-ln10d-rp-12-k03, бренд IEK (ИЭК), серия PRIMER.

Назначение и область применения

Рамка приборная на 12 модулей ONFLOOR 24 используется исключительно для внутренней сборки в лючок напольный ONFLOOR 24. Она позволяет разместить до 12 стандартных модулей размером 45×22,5 мм или 6 постов 45×45 мм. Применяется в промышленных щитах, на станциях управления, в цехах с высокой плотностью оборудования. Устанавливается только в паре с основным корпусом ONFLOOR 24 - самостоятельное использование невозможно.

Технические характеристики

• Тип изделия: рамка приборная
• Количество модулей: 12 (по 45×22,5 мм) или 6 постов (45×45 мм)
• Материал: полиамид (высокопрочный термостойкий пластик)
• Цвет: темно-серый RAL 7012
• Диапазон рабочих температур: от -5 C до +50 C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Защитное покрытие: необработанная поверхность - без антикоррозийного или декоративного слоя
• Количество кабельных вводов: 0 - вводы выполняются через основной корпус лючка

Совместимость и монтаж

Рамка совместима только с лючком напольным ONFLOOR 24. В один такой лючок можно установить максимум две такие рамки - одна сверху, другая снизу. Для фиксации используются четыре винта, входящих в комплект. Перегородки (2 шт.) позволяют разделить рамку на зоны для разных типов модулей. Крепление происходит за счет защелкивающихся выступов на боковых гранях - не требует дополнительных кронштейнов. Нельзя устанавливать рамку в другие модели лючков или стеновые коробки.

Безопасность и стандарты

Рамка соответствует требованиям к материалам для электроустановочных изделий в условиях промышленного использования. Полиамид обеспечивает самозатухание при возгорании. Отсутствие металлических элементов снижает риск короткого замыкания. Сертификаты соответствия указаны в документации IEK (ИЭК) на серию PRIMER.

Преимущества

• Высокая механическая прочность материала - выдерживает нагрузки при частых операциях обслуживания
• Стандартные размеры модулей - совместима со всеми популярными кнопками, переключателями, индикаторами 45×22,5 мм
• Удобная система разделителей - позволяет организовать четкую группировку функциональных блоков
• Темно-серый цвет (RAL 7012) - маскирует загрязнения, не выцветает под UV-излучением
• Легко демонтировать - не требует инструментов для снятия при замене модулей

Ограничения применения

• Не предназначена для установки вне лючка ONFLOOR 24 - не имеет внешнего крепления
• Не содержит кабельных вводов - провода должны заводиться через корпус лючка
• Работает только в пределах температур от -5 C до +50 C - не подходит для холодильных камер или жарких помещений без вентиляции
• Не рекомендуется использовать в средах с постоянным воздействием растворителей, кислот или масел - материал не химически стойкий
• Запрещено применять в помещениях с повышенной взрывоопасностью - отсутствует взрывозащита

Примеры использования

• Управление конвейерной линией - 8 модулей кнопок старта/стоп, 4 - индикаторов состояния
• Щит управления насосной станцией - 6 постов реле, 6 - сигнализационных ламп
• Автоматизация теплового пункта - комбинация терморегуляторов и переключателей режимов
• Аварийные системы - размещение аварийных кнопок и световых оповещателей в одном блоке

Практические советы

• Перед монтажом проверьте, что глубина лючка ONFLOOR 24 достаточна для двух установленных рамок - суммарная толщина составляет около 30–35 мм
• Используйте разделители для отделения силовых и слаботочных модулей - это снижает помехи и повышает безопасность
• Не затягивайте крепежные винты слишком сильно - это может треснуть пластиковую рамку
• При замене модулей всегда отключайте питание - даже если рамка несет только кнопки, контакты находятся под напряжением
• Для долговечности избегайте попадания воды прямо на рамку - хотя она не боится влаги, ее нельзя мыть струей под давлением
